PRACOWNIA URZĄDZEŃ MECHATRONICZNYCH

0x01 graphic

Pomiar mocy w obwodach prądu stałego

Zadanie Nr: ELE_013

Zawód: technik mechatronik

Zagadnienia do przygotowania:

1. Pomiar mocy metodą bezpośrednią

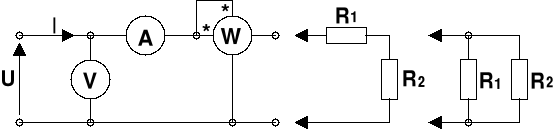

Schemat pomiarowy:

0x01 graphic

Pomiary:

Wartości zmierzone

Wartości obliczone

Lp.

U

I

CP

P

P' = U*I

P1 = I2*R1

P2 = I2*R2

PC = P1+P2

-

[V]

[A]

W/dz

dz

[W]

[W]

[W]

[W]

[W]

1

2

3

Wartości zmierzone

Wartości obliczone

Lp.

U

I

CP

P

P' = U*I

P1 = U2/R1

P2 = U2/R2

PC = P1+P2

-

[V]

[A]

W/dz

dz

[W]

[W]

[W]

[W]

[W]

1

2

3

UWAGA: Należy kontrolować wskazania amperomierza i woltomierza w celu sprawdzenia czy nie został przekroczony zakres napięciowy lub prądowy watomierza.

Spostrzeżenia z wykonywanych pomiarów należy ująć we wnioskach. Przeanalizować błędy.

  1. Pomiar mocy metodą pośrednią

Metoda ta polega na wykorzystaniu woltomierza i amperomierza. Na podstawie ich wskazań wylicza się moc pobieraną przez odbiornik.

W przypadku pomiaru dużych mocy dokładnie mierzymy napięcie, a mierzony prąd to prąd płynący przez odbiornik i watomierz. Układ ten stosujemy, gdy spełniony jest warunek:

0x01 graphic

Natomiast w przypadku pomiaru małych mocy dokładnie mierzymy prąd, a napięcie to spadek napięcia na odbiorniku i amperomierzu. Układ ten stosujemy, gdy spełniony jest warunek:

0x01 graphic

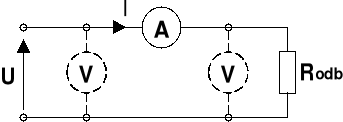

Schemat pomiarowy:

0x01 graphic

Pomiary:

Rodb 1 = ........ 

Rodb 2 = ........ 

Lp.

U

I

P = U*I

I

P = U*I

-

[V]

[A]

[W]

[A]

[W]

1

2

...

Błąd pomiaru mocy wynikający z zastosowania metody pośredniej należy obliczyć z zależności:

0x01 graphic

UWAGA: Dobrać odpowiednie zakresy przyrządów pomiarowych w zależności od zastosowanych rezystorów. Należy dbać, aby prąd wypadkowy nie przekroczył wartości 3A, gdyż może spowodować to uszkodzenie zasilacza.
