Politechnika Śląska
Wydział Inżynierii Środowiska i Energetyki
Grupa dziekańska ....
SPRAWOZDANIE
z laboratorium z Fizyki
Sekcja nr...
1..................................
2..................................
3..................................
Wydział: Inżynieri Środowiska i Energetyki
Kierunek:Energetyka
Temat: Obliczanie temperatury Curie dla ferydów
1. Wstęp teoretyczny - Wprowadzenie
Ferrytami nazywamy związki chemiczne typu:
(Mek+O2-)m(Fe3+O32-)n
w których Me jest metalem dwuwartościowym (np. Mangan, cynk, magnez, nikiel), a m. I n - liczby całkowite.
Większość tych substancji krystalizuje w układzie kubicznym o strukturze minerału zwanego spinelem, dlatego ferryty typu:
MeO(Fe2O3)
nazywamy ferrospinelami.
Ferryty związków itru i lantanowców
(Me2k+O32-)3(Fe23+O32-)5
krystalizują w strukturze granatu. Zwykle są one ferromagnetykami. Lantanowce tworzą także grupę ortoferrytów o wzorze:
Me2k+O32-(Fe23+O32-)
Na magnesy trwałe wykorzystuje się ferryty zwane heksaferrytami, a opisane wzorem:
MeO(Fe3+O32-)6
gdzie metalem jest bar lub ołów.
Istnieją jeszcze ferryty będące związkami tlenków baru i żelaza posiadające strukturę heksagonalną.
Własności elektryczne większości ferrytów kwalifikują je jako półprzewodniki, natomiast właściwości magnetyczne zależą od momentów magnetycznych jonów i ich wzajemnego oddziaływania co wprowadza podział ferrytów na trzy grupy:
ferromagnetyki - w których poniżej temperatury Curie momenty magnetyczne ustawiają się równolegle, a ich zwroty są zgodne. Powyżej tej temperatury intensywne ruchy cieplne prowadzą do przejścia ferromagnetyku w stan paramagnetyczny. Cechą charakterystyczną ferromagnetyków jest istnienie polaryzacji spontanicznej i krzywej histerezy magnetycznej.
antyferromagnetyki - materiały te nie znalazły zastosowania ponieważ momenty magnetyczne ustawiają się antyrównolegle. Antyferromagnetyki wykazują właściwości magnetyczne tylko w obecności zewnętrznego pola magnetycznego. Powyżej punkty antyferromagnetycznego Curie materiał taki staje się paramagnetykiem,
ferrimagnetyki - tzw. antyferromagnetyki nieskompensowane. Momenty magnetyczne sąsiednich atomów ustawione są antyrównolegle. W strukturze występują podsieci o nieskompensowanym wypadkowym memencie magnetycznym. W zewnętrznym polu magnetycznym ferrimagnetyki zachowuję się jak ferromagnetyki. Powyżej temperatury Curie ferrimagnetyk staje się paramagnetykiem, następuje zmiana struktury i zmieniają się skokowo inne jego właściwości (np. ciepło molowe, współczynnik rozszerzalności cieplnej.
Wiemy już co się dzieje z ferytami po osiągnięciu temperatury Curie wypadało by jeszcze podac wzur na obliczenie temperatury Curie a jest on następujący :
( c2kTc ) / ( Mnas ) = 1
kTc - energia Boltzmana;
Mnas - namagnesowanie nasycenia;
- stała Weissa (1/3 * 2600);
- moment magnetyczny.
Mówiąc o feromagnetykach i temperatuże Curie należało by również wspomnieć o Krzywej Magnetycznej . Jak już wiemy w przypadku ciał feromagnetycznych indukcja magnetyczna nie jest proporcjonalna do antężenia pola ; wobec tego względna przenikalność magnetyczna takich ciał nie jest stała , lecz zmienia się z natężeniem pola magnetycznego . Przy wzroście natężenia pola rośnie az do osiągnięcia ustalonej największej wartości (zjawisko nasycenia) .
Istnieje także pewien rodzaj krzywej magnetycznej bardzo wąznej w przeprowadzanym przez naszą grupe doświadczeniu a jest to Pętla Histerezy . Po namagnesowaniu ciała - które nie wykazywało własności magnetycznych - do stanu nasycenia indukcyjenego ( o którym wspomniałem wcześniej ) otrzymujemy dla danej wartosci natęzenie magnetycznego dwie rużne wartości indukcyjne . Wartość pierwsza zależy od tego , czy pole magnetyczne rośnie , czy maleje . Wartość druga indukcji , jaką wykazuje ciało znikaniu pola nazywamy pozostałością magnetyczna .
Można także wspomnieć o tym że natężenie pola magnetycznego wpływa w przypadku ciał feromagnetycznych na ich rozmiary , nie ma to jednak znaczenia w naszym zadaniu więc nie będziey się nad tym rozwodzic.
2. Opis stanowiska pomiarowego
Urządzeniem pomiarowym jest transformator , składający się z dwóch współosiowo nawiniętych cewek oraz rdzenia w postaci wydłużonego walca ( wykonany jest z badanego materiału ) Uzwojenie pierwotne spełnia zarazem rolę piecyka zasilanego z sieci prądu przemiennego za pośrednictwem autotransformatora. Temperaturę próbki mierzy się za pomocą termopary typu K ( NiCr - Ni ) podłączonej do miernika uniwersalnego . Napięcie w uzwojeniu wtórnym mierzymy miernikiem uniwersalnym .
Po osiągnięciu temperatury Curie następuje gwałtowny spadek przenikalności magnetycznej rdzenia i natężenia prądu w uzwojeniu wtórnym. Temperatura Curie odpowiada spadkowi natężenia prądu do połowy wartości maksymalne

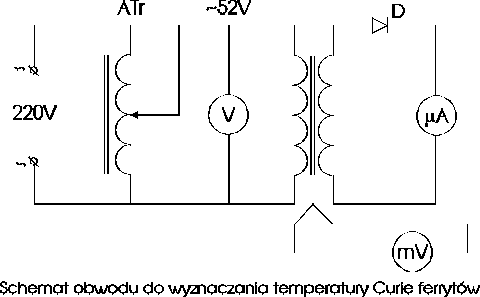

3. Schemat Stanowiska

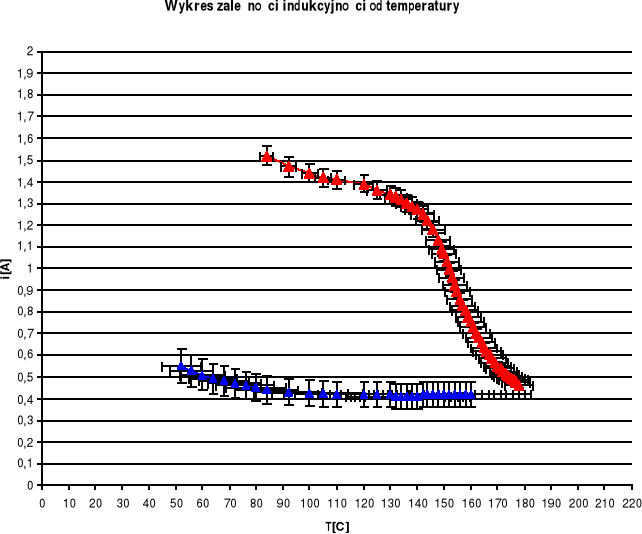

4. Wykres
Tabele pomiarowe
Ogrzewanie pręta ( zaznaczone na wykresie kolorem czerwonym ) :
T [°C] |
i [A] |
T [°C] |
i [A] |
84 |
1,52 |
156 |
0,86 |
92 |
1,47 |
157 |
0,83 |
100 |
1,44 |
158 |
0,80 |
105 |
1,42 |
159 |
0,78 |
110 |
1,41 |
160 |
0,75 |
120 |
1,39 |
161 |
0,73 |
125 |
1,36 |
162 |
0,70 |
130 |
1,34 |
163 |
0,68 |
132 |
1,33 |
164 |
0,66 |
134 |
1,32 |
165 |
0,63 |
136 |
1,30 |
166 |
0,62 |
138 |
1,29 |
167 |
0,60 |
140 |
1,27 |
168 |
0,59 |
142 |
1,25 |
169 |
0,57 |
144 |
1,22 |
170 |
0,55 |
146 |
1,18 |
171 |
0,54 |
148 |
1,13 |
172 |
0,53 |
149 |
1,09 |
173 |
0,51 |
150 |
1,07 |
174 |
0,50 |
151 |
1,03 |
175 |
0,49 |
152 |
0,99 |
176 |
0,48 |
153 |
0,96 |
177 |
0,47 |
154 |
0,92 |
178 |
0,46 |
155 |
0,86 |
|
|
Chłodzenie pręta (zaznaczone na tabeli kolorem niebieskim ):
160 |
0,420 |
114 |
0,418 |
158 |
0,420 |
112 |
0,417 |
156 |
0,420 |
110 |
0,420 |
154 |
0,419 |
108 |
0,424 |
152 |
0,418 |
106 |
0,422 |
150 |
0,418 |
104 |
0,424 |
148 |
0,418 |
102 |
0,425 |
146 |
0,417 |
100 |
0,426 |
144 |
0,416 |
98 |
0,426 |
142 |
0,416 |
96 |
0,429 |
140 |
0,413 |
94 |
0,431 |
138 |
0,413 |
92 |
0,431 |
136 |
0,413 |
90 |
0,433 |
134 |
0,414 |
88 |
0,435 |
132 |
0,415 |
84 |
0,441 |
130 |
0,416 |
80 |
0,450 |
128 |
0,416 |
76 |
0,461 |
126 |
0,416 |
72 |
0,470 |
124 |
0,416 |
68 |
0,482 |
122 |
0,417 |
64 |
0,494 |
120 |
0,416 |
60 |
0,509 |
118 |
0,416 |
56 |
0,531 |
116 |
0,417 |
52 |
0,552 |
5.Opracowanie wyników pomiarów.
Po narysowaniu wykresu zależności natężenia prądu od temperatury rdzenia ferrytowego prowadzimy dwie proste przecinające się w punkcie określającym temperaturę Curie dla danego materiału. Przy rysowaniu tej zależności uwzględniamy błędy wskazówkowych mierników elektrycznych obliczane ze wzoru:
. Wyniki jakie otrzymano to A=0.02[µA] (błąd odczytu natężenia prądu elektrycznego) i V=0.1[mV] (błąd odczytu napięcia jednakże napięcie w naszym przypadku nie odgrywało dużej roli gdyż było stałe , w jednym przypadku gdy podgrzewaliśmy pręt ferrytowy wynosiło 29.3 V a gdy chłodziliśmy pręt ferrytowy wynosiło 0V ). Trzeba wziąć także pod uwagę błąd spowodowany zbyt wolnym spisywaniem wyników. Błąd pomiarów wynosi około 3 % .Trzeba jeszcze zwucic uwagę, że wykres dla chłodzenia pręta ferrytowego jest bardzo niedokładny i jego granica błędy jest większa niż dla wzrostu temperatury i jego granica błędu wynosi z pewnością więcej niż 14% dlatego nie jest brany pod uwagę . Z naszego wykresu wynika ze temperatura Curie wynosi 156 Cº +_ 3% .
6.Podsumowanie.
Podczas przeprowadzonego ćwiczenia laboratoryjnego wyznaczyliśmy temperaturę Curie dla badanego ferrytu: Tc=156 Cº +_ 3%. Błąd pomiaru jest wynikiem niedokładności pomiaru napięcia i natężenia prądu w badanym układzie. Źródłem błędów mogą być również niedokładności rysowania wykresów oraz odczytywania z nich odpowiednich wartości ( metoda ta jest ograniczona dość dużym marginesem błędu ).
7. Bibliografia
„Laboratorium z Fizyki” Robert Respondowski
„Fizyka” H.Kuchling
„Kurs Fizyki elektryczność i magnetyzm tom 2” B.Jaworski L.Miłkowska
„Fizyka dla kandydatów na wyższe uczelnie” Z.KAmiński
„Ćwiczenia Laboratoryjne z Fizyki” B.Wachowska
