ZBIORNIKI JEDNOPŁASZCZOWE NAZIEMNE
przeznaczone do magazynowania materiałów palnych i niepalnych

Dane techniczne:
- Wykonanie zgodne z DIN6616 - 1 , na podstawie dokumentacji zatwierdzonej przez UDT
- Materiał podstawowy - S235JRG2 wg EN 10025
- Sprawdzany na szczelność pod ciśnieniem - 0,2MPa
- Pokrycie zewnętrzne - powłoka Emapur w kolorach wg RAL

Ekonomiczność:
Tradycyjne jednopłaszczowe stalowe zbiorniki naziemne wymagają przepisowo ustalonego podłoża.
Nasze zbiorniki posiadają na stałe przytwierdzone stalowe podpory dzięki czemu specjalny fundament może stać się zbędny.

Bezpieczeństwo:
Zastosowanie jednopłaszczowego zbiornika do magazynowania materiałów szkodliwych dla środowiska wymaga zastosowanie specjalnej wanny stalowej lub szczelnej betonowej

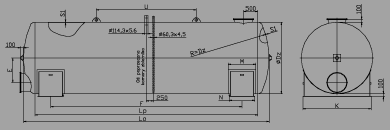

Pojemność	Średnica	Długość zb-ka	Długość zwijek	Masa	W-kość	Właz	Pod-pory	Pod-pory	Pod-pory	Pod-pory	Grubości ścianek				Odległ.	Uch-wyt	Wz-moc.
																									Klasa A		Klasa B
V	Dz	Lo	Lp		h	DN	F	K	M	N	S1	S2	S1	S2	U		T80
[m3]	[mm]	[mm]	[mm]	[kg]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]				[mm]	[szt]	[szt]
1	1000	1450	1150	450	150	600	800	700	250	200	-	-	5	-	-	1	-
3	1250	2720	2300	660	210	600	1800	900	300	250	-	-	5	-	-	1	-
5	1600	2840	2300	886	270	600	1770	1390	350	300	-	-	5	-	-	1	-
7	1600	3790	3250	1093	270	600	2770	1390	350	300									2500	2	-
10	1600	5340	4800	1459	270	600	4290	1390	350	300									2500	2	-
13	1600	6940	6400	1664	270	600	5625	1390	525	475									3500	2	-
16	1600	8540	8000	2500	270	600	7135	1390	525	475									3500	2	1
10	2000	3660	3000	1943	330	600	2200	1750	610	550					-	-	6	-	3500	2	-
13	2000	4510	3850	2100	330	600	3050	1750	610	550									3500	2	-
16	2000	5560	4900	2550	330	600	4100	1750	610	550									3500	2	-
20	2000	6810	6150	2961	330	600	5350	1750	610	550									3500	2	-
25	2000	8460	7800	3460	330	600	7006	1750	610	550									3500	2	1
30	2000	9960	9300	3980	330	600	8615	1750	610	550									3500	2	1
20	2500	4600	3800	3160	400	600	3000	2390	970	900					-	-	7	-	3500	2	-
25	2500	5600	4800	3570	400	600	4000	2390	970	900									3500	2	-
30	2500	6800	6000	4050	400	600	5200	2390	970	900									3500	2	-
40	2500	8800	8000	4860	400	600	6760	2390	970	900									3500	2	1
50	2500	10800	10000	5240	400	600	8820	2390	970	900									3500	2	1
60	2500	12800	12000	5950	400	600	10880	2390	970	900									3500	2	2
40	2900	6900	6000	5500	450	600	4830	2810	1390	1300					-	-	9	-	3500	2	-
50	2900	8400	7500	6300	450	600	6330	2810	1390	1300									3500	2	1
60	2900	9900	9000	7650	450	600	7830	2810	1390	1300									3500	2	1
70	2900	11200	10300	7830	450	600	9130	2810	1390	1300									3500	4	2
80	2900	12750	11850	8720	450	600	10295	2810	1390	1300									3500	4	2
100	2900	15900	15000	10390	450	600	13360	2810	1390	1300									3500	4	2
