Inteligentny elektro - pneumatyczny pozycjoner SRD 991 jest przeznaczony do obsługi siłowników zaworów pneumatycznych w systemach sterowania i regulatorach elektronicznych używających za I/A FOXCOM przez system szeregowy I/A.

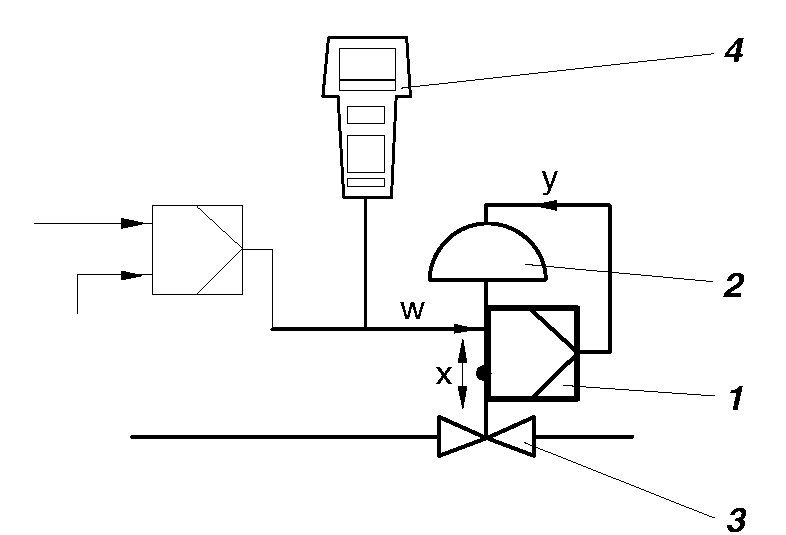

Pętla sterowania została przedstawiona na rysunku 2. Inteligentny pozycjoner 1 i siłownik pneumatyczny 2 działają w obwodzie sterowania, gdzie wejściowa wartość zadana w jest wyprowadzana z regulatora nadrzędnego lub systemu operatorskiego, wyjściem natomiast jest sygnał ciśnienia y i pozycja

siłownika na zaworze 3. Pozycjoner może być podłączony zarówno do siłowników liniowych jak i obrotowych. Siłowniki wyposażone w sprężyny są sterowane przy pomocy pozycjonerów pojedynczego działania. Siłowniki bez sprężyn są sterowane przez pozycjonery podwójnego działania. Pozycjoner może być obsługiwany lokalnie za pomocą klawiszy lokalnych

Wersje pozycjonera HART i FOXCOM mogą być obsługiwane lokalnie lub zdalnie za pośrednictwem przenośnego terminala ręcznego 4 lub szeregowego systemu I/A (FOXCOM). Dla powietrza zasilającego zaleca się stosowanie regulatora filtrującego FOXBORO ECKARDT FRS923

Sch. Blokowy petli setrowania

Z wykorzystaniem pozycjonera

1.1.Otwór zasilający

2. Otwór wyjściowy

3.Zawór kulowy

4.Opór stały

5.Objętość kaskadowa

6.Opór stały

7.Objętość sprzężenia zwrotnego

8.Pokrętło regulacyjne

9.Sprężyna

1,P -kanał zasilający

2,4 A,B-kanał roboczy

3,5 S,R - kanał odpowietrzajacy

12,14 X,Y-kan.sterujący

---
