Politechnika Lubelska
Laboratorium Napędu Elektrycznego	Ćwiczenie nr 1
Nazwisko Imię:	Grupa:	Rok akademicki:
Temat ćwiczenia: Stycznikowo - przekaźnikowy prze- łącznik uzwojeń silnika indukcyjnego z gwiazdy w trójkąt	Data wykonania:	Podpis:

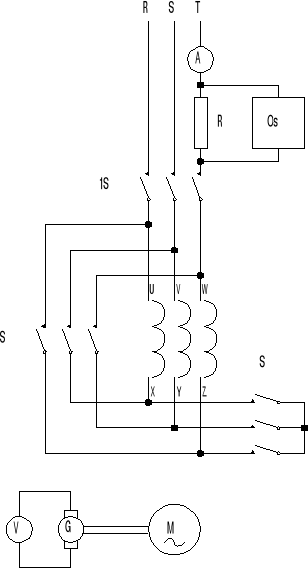

1. Schemat układu do przełączania uzwojeń silnika z gwiazdy w trójkąt.

Os - oscyloskop

R - rezystor pomiarowy

M - badany silnik

G - prądnica tachometryczna

Silnik indukcyjny klatkowy :

P_n = …… kW

U_n = ….. ..V

I_n = …… ..A

cos  = …….

n_n = ………. obr/min

2. Schemat układu automatycznego sterowania przełącznikiem uzwojeń stojana z gwiazdy w trójkąt.

Układ styczników

Przebieg prądu pobieranego z sieci:

Przebieg prędkości kątowej silnika:

---
