POMIAR MOCY PRĄDU JEDNOFAZOWEGO
Grupa 4B1-1
Krzysztof Kalinowski 167547
Mariusz Łuczak
Waldemar Kluska
Cel ćwiczenia:
Celem ćwiczenia było poznanie metod pomiaru mocy czynnej, biernej i pozornej za pomocą woltomierza, amperomierza i watomierza elektrodynamicznego.
Przebieg ćwiczenia:
Pomiar mocy przy zadanej wartości prądu.
Układ połączeń:
W - watomierz
A - amperomierz
V - woltomierz
Atr - autotransformator
w - wyłącznik
Lp. |
UV |
IA |
PW |
P'O |
Q'O |
S'O |
cosφ |
||
|
|
|
KW |
αW |
PW |
|
|
|
|
|
V |
A |
W/dz. |
dz. |
W |
W |
var |
VA |
- |
1 2 3 |
146 131 114 |
4,50 4,00 3,50 |
5 5 5 |
100 81 63 |
500 405 315 |
500 405 315 |
426,20 332,49 244,90 |
657,00 524,00 399,00 |
0,761 0,773 0,789 |
Przykładowe obliczenia ze wzorami:
P'O=PW
S'O= UV· IA=131·4,00=300[VA]
Lp. |
UV |
IA |
PW |
PV |
PWn |
PO |
QO |
SO |
cosφ |
|
V |
A |
W |
W |
W |
W |
var |
VA |
- |
1. 2. 3. |
146 131 114 |
4,50 4,00 3,50 |
500 405 315 |
6,40 5,45 3,90 |
1,42 1,14 0,87 |
497,51 403,03 313,49 |
425,75 332,04 244,45 |
654,81 522,19 397,53 |
0,760 0,789 |

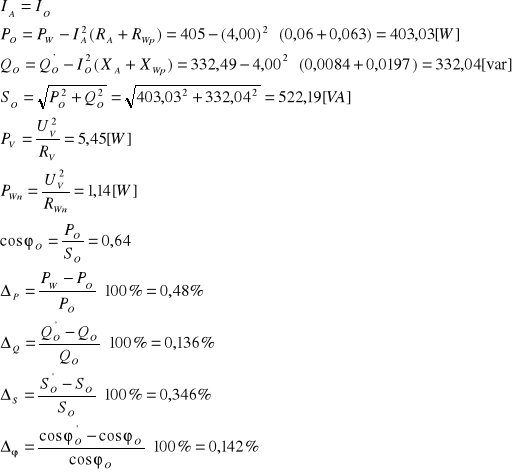

Przykładowe obliczenia ze wzorami:
b) Pomiar mocy przy zadanej wartości napięcia
Układ połączeń:
W - watomierz
A - amperomierz
V - woltomierz
Atr - autotransformator
w - wyłącznik
Lp. |
UV |
IA |
PW |
P'O |
Q'O |
S'O |
cosφ |
||
|
|
|
KW |
αW |
PW |
|
|
|
|
|
V |
A |
W/dz. |
dz. |
W |
W |
var |
VA |
- |
1. 2. 3. |
148 131 113 |
4,50 4,00 3,50 |
5 5 5 |
100 82,5 63 |
500,00 412,50 315,00 |
500,00 412,50 315,00 |
439,95 323,14 239,16 |
666,00 524,00 395,5 |
0,75 0,79 0,80 |
Przykładowe obliczenia ze wzorami:
P'O=PW
S'O= UV· IA=148·3,00=306[VA]
Lp. |
UV |
IA |
PW |
PV |
PWn |
PO |
QO |
SO |
cosφ |
|
V |
A |
W |
W |
W |
W |
var |
VA |
- |
1. 2. 3. |
148 131 113 |
4,50 4,00 3,50 |
500,00 412,50 315,00 |
6,57 5,15 3,83 |
1,46 1,14 0,85 |
497,51 410,53 313,49 |
439,50 322,69 239,16 |
663,83 522,17 394,03 |
0,75 0,79 0,80 |
Przykładowe obliczenie ze wzorami:
c) Pomiar mocy w układzie półpośrednim
Układ połączeń:
W - watomierz
A - Amperomierz
V - woltomierz
Atr - autotransformator
Pri - przekładnik prądowy
w - wyłącznik
Lp. |
IA |
Kizn |
IO |
UV |
PW |
P'O |
PA |
PWp |
PPi |
PO |
||
|
|
|
|
|
kW |
αW |
PW |
|
|
|
|
|
|
A |
- |
A |
V |
W/dz |
dz |
W |
W |
W |
W |
W |
W |
1. 2. 3. |
4,50 4,00 3,50 |
10/5 10/5 10/5 |
9,00 8,00 7,00 |
183 173 160 |
10 10 10 |
57 36 36,5 |
570 470 365 |
1140 940 730 |
1,22 0,96 0,74 |
1,28 1,01 0,77 |
3,19 2,58 1,97 |
1134,3 935,45 726,52 |
Przykładowe obliczenie ze wzorami:
d) Pomiar mocy w układzie pośrednim
Układ połączeń:
W - watomierz
A - Amperomierz
V - woltomierz
Atr - autotransformator
Pri - przekładnik prądowy
Pru - przekładnik napięciowy
w- wyłącznik
Lp |
UV |
Kuzn |
UO |
IA |
Kizn |
IO |
PW |
P'O |
Q'O |
S'O |
Cosφ |
||
|
|
|
|
|
|
|
kW |
αW |
PW |
|
|
|
|
|
V |
- |
V |
A |
- |
A |
W/dz |
dz |
W |
W |
var |
VA |
- |
1. 2. 3. |
72 68 63 |
250/100 250/100 250/100 |
180 170 158 |
4,50 4,00 3,50 |
10/5 10/5 10/5 |
9,00 8,00 7,00 |
5 5 5 |
45 36,5 28,5 |
225,0 182,5 142,5 |
1125 912,5 712,5 |
1165,6 1347,7 1093,2 |
1620 1360 1102 |
0,69 0,67 0,65 |
Przykładowe obliczenie ze wzorami:
Wnioski:
Urządzenia pomiarowe podłączone do układu pomiarowego mają swoja rezystancje wewnętrzną, a więc maja wpływ na wyniki pomiarów. Przez tą rezystancje w urządzeniach tych występują straty mocy w układzie.
Pomiary w układzie pomiarowym bezpośrednim są stosunkowo równorzędne, a wiec bez większych konsekwencji możemy dokonać dowolnego wyboru pomiędzy nimi. Jednakże przy większej rezystancji bardziej dokładny jest układ z zadanym prądem.
Układy pośrednie i półpośrednie, są stosowane w układach z bardzo dużą mocą gdyż wtedy wyniki są bardziej dokładne, ponieważ straty mocy na rezystancji wewnętrznej urządzeń pomiarowych, są takie same dla mocy dużych i małych.
