LABORATORIUM Z ENERGOELEKTRONIKI . |
||
|
|
|
|
TEMAT. Prostowniki 1-fazowe niesterowane. |
|

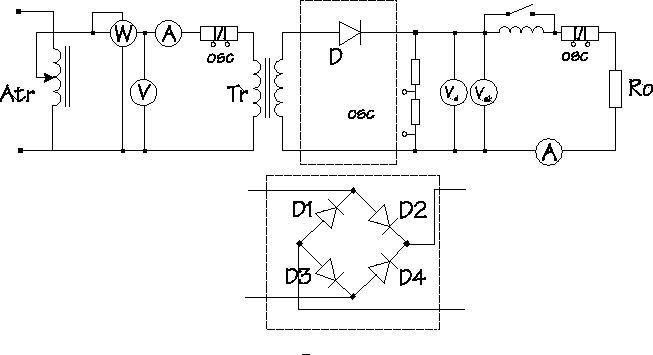

1. Uklad prostownika pólokresowego i calookresowego.
2. Tabela pomiarowa
prostownik pólokresowy |
|||||||||
obciazenie |
U1 [V] |
J1 [A] |
P1 [W] |
S1 [VA] |
J0 [A] |
Ud [V] |
Usk [V] |
Pd [W] |
k - |
Ro=43.7 L=0 |
224 |
4.7 |
500 |
1053 |
3.1 |
56 |
88 |
173.6 |
1.57 |
Ro=43.7 L=70mH |
224 |
3.95 |
300 |
885 |
2.4 |
45 |
96 |
108 |
2.1 |
Ro=0 L=70mH |
120 |
5 |
80 |
600 |
3.7 |
8 |
70 |
29.6 |
8.75
|
mostek Graetza |
|||||||||
obciazenie |
U1 [V] |
J1 [A] |
P1 [W] |
S1 [VA] |
J0 [A] |
Ud [V] |
Usk [V] |
Pd [W] |
k - |
Ro=43.7 L=0 |
242 |
4.5 |
1080 |
1089 |
6.65 |
120 |
134 |
798 |
1.11 |
Ro=43.7 L=70mH |
244 |
4.1 |
900 |
1000.4 |
6 |
120 |
135 |
720 |
1.12 |
Ro=0 L=70mH |
22 |
4.95 |
110 |
108.9 |
9.2 |
4 |
0 zwarcie |
36.8 |
0 |
WNIOSKI I UWAGI KONCOWE
Przy zasilaniu urzadzen duzej mocy stosuje sie prostowniki z filtrem o wejsciu indukcyjnym, umozliwiajace znacznie lepsze wykorzystanie elementu prostowniczego niz prostowniki z filtrem o wejsciu pojemnosciowym, w których wystepuja chwilowe impulsy pradu o natezeniu wielokrotnie wiekszym niz wartosc srednia pradu wyprostowanego.
Obserwujac przebiegi dla mostka Graetza mozna stwierdzic, ze w prostowniku o wejsciu indukcyjnym napiecie i prady beda wygladzone tym bardziej, im bedzie mniejsza rezystancja obciazenia Ro. Im mniejsza rezystancja tym wspólczynnik tetnien jest wiekszy. Przy duzych wartosciach indukcyjnosci (duzej stalej czasowej L / Ro) prady plynace przez diody sa zblizone do impulsów prostokatnych (mimo sinusoidalnej SEM dostarczanej z sieci). Oznacza to mozliwosc bardzo dobrego wykorzystania elementu prostowniczego, gdyz do obciazenia moze byc dostarczony duzy prad staly, nawet o natezeniu zblizonym do maksymalnego dopuszczalnego pradu diody .Porównujac prostownik pólokresowy z calokresowym mozna zauwazyc lepsze wykorzystanie energii doprowadzanej do ukladu z mostkiem Graetza.
Indukcyjnosc zapewnia ciaglosc przeplywu pradu podczas komutacji, oraz dzieki swoim stabilizujacym wlasciwoscia prad wtórny jest wygladzany i zmieniam sie w ciagu okresu wokól wartosci sredniej. Ksztalt pradu nie jest symetryczny, pierwsza czesc pólokresu jest dluzsza od drugiej czesci.
Przy zasilaniu czystej indukcyjnosci uklad praktycznie jest w stanie zwarcia i plynie prad o duzej wartosci.
