Połączenia spawane PKM, Sprawozdania, PKM i UPN


Politechnika Śląska

Wydział Transportu w Katowicach

PODSTAWY KONSTRUKCJI MASZYN

PROJEKT NUMER 1

Temat: Połączenia spawane.

ROK AKAD. 2010/2011

DANE

A=0,01[m]

B=0,01[m]

C=0,05[m]

D=0,1[m]

l=0,2[m3

F=100·103[kN]

OBLICZENIA KONSTRUKCJI

1.RYSUNEK KONSTRUKCJI

(załącznik 1)

2.MATERIAŁ

Stal : oznaczenie St 4 S

2.1.Skład chemiczny materiału:

Mn

Ce

Cr

Ni

Cu

C

P

V

Mo

1,1

0,53

0,3

0,3

0,3

0,24

0,005

0

0

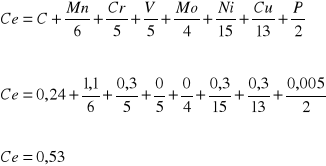

2.2.Spawalność stali:

0x01 graphic

0x01 graphic

0,45<0,53<0,6

Wniosek: STAL SPAWANA WARUNKOWO.

3.OBLICZENIA KONSTRUKCJI

3.1.Moment gnący

Mg=l·F

Mg=0,2[m] ·100·10­3 [N]= 20·103[Nm]

3.2.Obliczeni grubości blachy z uwzględnieniem momentu gnącego:

σ=0x01 graphic

0x01 graphic

WYNIKI

Ce=0,53

Mg=20·103[Nm]

A=0,01[m]

C=0,05[m]

Mg=20·103[Nm]

Kg=155·106[MPa]

Kt=85[MPa]

F=100·103[kN]

0x01 graphic

W związku z powyższa nierównością przyjmujemy a=0,01[m]

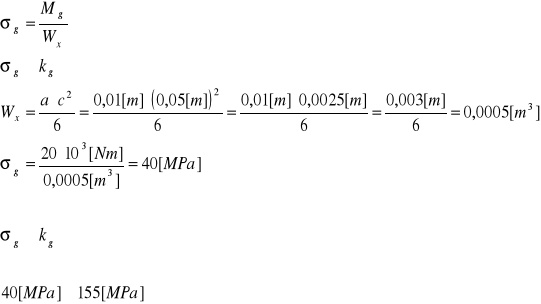

3.3.Warunek wytrzymałościowy na zginanie:

0x01 graphic

Wniosek:WARUNEK SPEŁNIONY.

3.4.Warunek wytrzymałościowy na ścinanie:

0x01 graphic

Wniosek:WARUNEK SPEŁNIONY.

A=0,01[m]

0x01 graphic

0x01 graphic

A=0,01[m]

C=0,05[m]

D=0,1[m]

Kt=85[MPa]

Kg=155•106[MPa]

F=100•103[kN]

OBLICZANIE SPOIN

4.SPOINA CZOŁOWA:

Uwagi: Spoiny spawane z podkładkami

4.1.Moment gnący dla spoiny czołowej:

Mg=F·d

Mg=100 · 103 [kN]·0,1[m] = 10·103[MPa]

0x01 graphic

0x01 graphic

4.2.Warunki wytrzymałościowe na zginanie:

0x01 graphic

z -przyjmujemy 1 z uwagi na profesjonalne spawanie.

z0-dane tablicowe

0x01 graphic

Wniosek:WARUNEK SPEŁNIONY.

4.3.Warunki wytrzymałościowe na ścinanie:

0x01 graphic
0x01 graphic

0x01 graphic

z -przyjmujemy 1 z uwagi na profesjonalne spawanie.

z0-dane tablicowe

0x01 graphic

0x01 graphic

0x01 graphic

Wniosek:WARUNEK SPEŁNIONY.

Mg=10·103[MPa]

0x01 graphic

0x01 graphic

0x01 graphic

4.4.Naprężenia zastępcze:

0x01 graphic
0x01 graphic

Wniosek:WARUNEK SPEŁNIONY

5.SPOINA PACHWINOWA:

Uwagi:Spoina spawana z podkładkami

Przyjmujemy współczynnik 0,5 ponieważ spoina jest dwustronna.

5.1.Obliczeniowa Grubość spoiny:

0x01 graphic

5.2.Długość obliczeniowa spoiny:

0x01 graphic

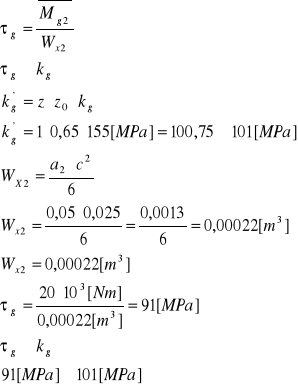

5.3.Obliczenia dla przekroju niebezpiecznego na zginanie:

0x01 graphic

Wniosek:WARUNEK SPEŁNIONY

0x01 graphic

a*=0,05[m]

l*=0,04[m]

0x01 graphic

a=0,05[m]

c=0,05[m]

F=100·103[N]

0x01 graphic

kt=85[MPa]

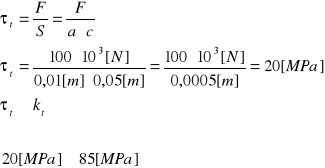

5.4. Obliczenia dla przekroju niebezpiecznego na ścinanie:

0x01 graphic

Wniosek:WARUNEK SPEŁNIONY.

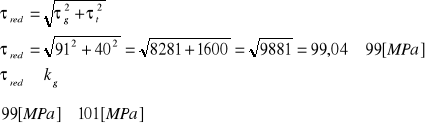

5.5.Naprężenia zastępcze:

0x01 graphic

Wniosek:WARUNEK SPEŁNIONY.

6.WNIOSKI KOŃCOWE:

Celem sprawozdania było sprawdzenie czy konstrukcja o wymiarach :

A=0,01[m] ; b=0,01[m] ; c=0,05[m] ; d=0,1[m] może być obciążona siłą F=100·103[kN].

Po dokonaniu obliczeń stwierdzamy że jest to wykonalne.

0x01 graphic

0x01 graphic
