IMIE I NAZWISKO Grzegorz Kopacz	Laboratorium : Obróbka Skrawaniem i Obrabiarki	DATA WYKONAIA: Kraków 03.01.2001
ROK I GRUPA IV rok P2B Grupa pościgowa	TEMAT : BADANIE DOKŁADNOŚCI KINEMATYCZNEJ I GEOMETRYCZNEJ OBRABIAREK	OCENA:

Przebieg ćwiczenia:

1. Sprawdzanie dokładności wiertarki kadłubowej wg normy: PN/M.-55662

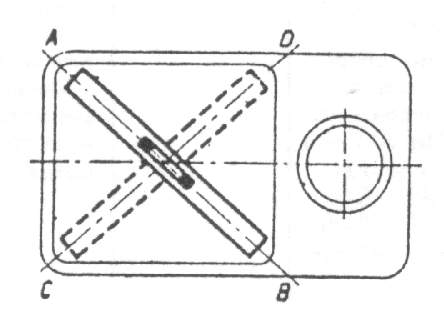

1. Odchylenie od poziomu obrobionej powierzchni dla mocowania przedmiotów (płyta fundamentowa względnie stół).Dopuszczalna odchyłka- 0÷0,05mm/m

Odczytane wartości:

A-B - 0,15 [mm/m.]

C-D - 0,5 [mm/m.]

Podane wartości nie mieszczą się w dopuszczalnym przedziale.

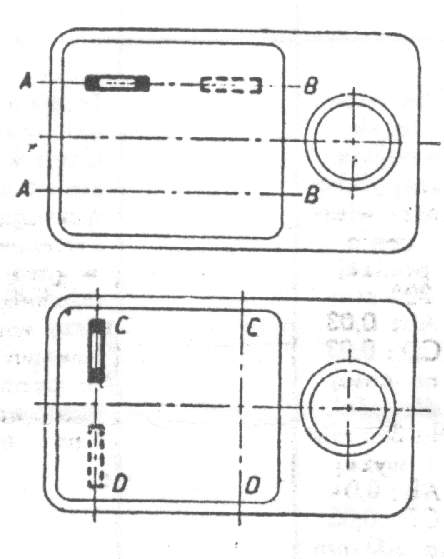

2. Płaskość obrobionej powierzchni dla mocowania przedmiotów (płyta fundamentowa względnie stół). Pomiar dokonujemy na długości 300[mm]. Dopuszczalna odchyłka:

w kierunku AB±0,05 mm/m. w kierunku CD ±0,05mm/m.

Odczytane wartości:

A-B: -0,5;-0,05 [mm/m]

A'-B': -0,45; -1,5 [mm/m]

C-D: -0,2; -0,3 [mm/m]

C'-D': -0,1 -0,25 [mm/m]

Wszystkie odchyłki kilkakrotnie przekraczają dopuszczalne normy.

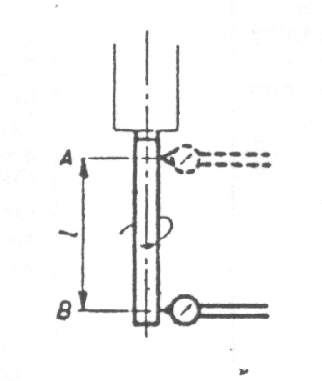

3. Bicie wewnętrznego stożka wrzeciona:

Położenie B: 0,03 [mm]

Położenie A: 0,15 [mm]

W tym przypadku także wszystkie odchyłki przekraczają dopuszczalne normą.

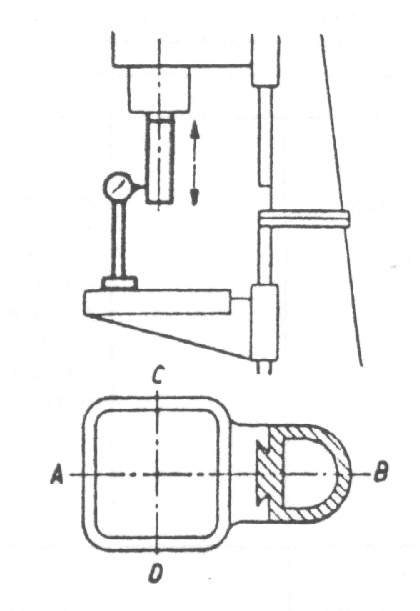

4. Równoległość przesuwu tulei do osi wrzeciona:

Odczytane wartości:

A-B - 0,06 [mm] przekracza dopuszczalne wartości o 0,01

C-D - 0,03 [mm] mieści się w normie

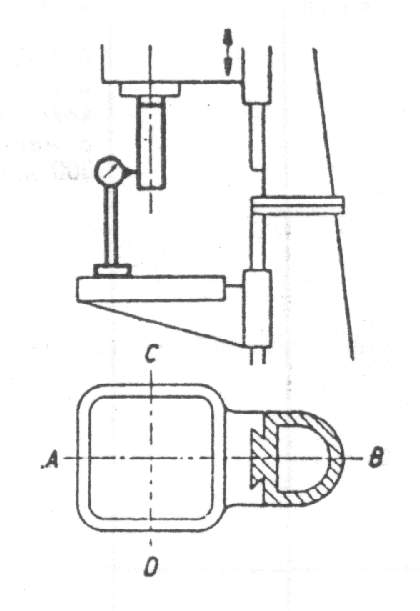

5. Równoległość przesuwu wrzeciennika do osi wrzeciona:

Odczytane wartości:

A-B - 0,05 [mm] przekracza dopuszczalne wartości o 0,02

C-D - 0,05 [mm] przekracza dopuszczalne wartości o 0,02

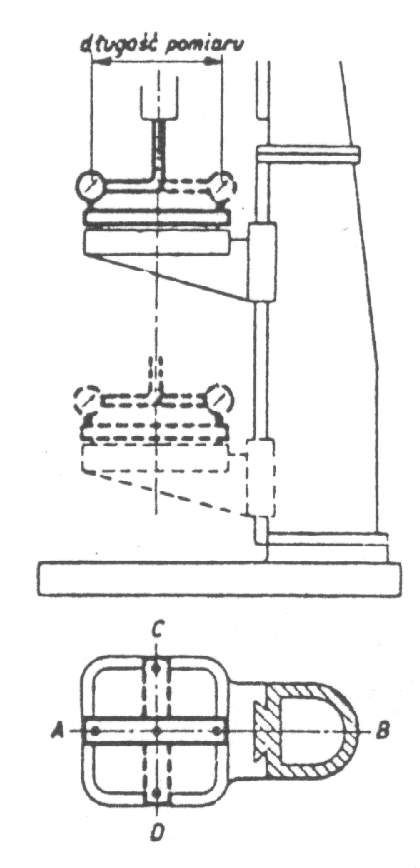

6. Prostopadłość osi wrzeciona do płaszczyzny mocowania (stołu względnie płyty fundamentowej)

Odczytane wartości:

A-B - 0,065 ; 0 [mm]

C-D - 0 ; 0,05 [mm]

Odchyłka w kierunku AB jest większa od dopuszczalnej o 0,01mm, natomiast w kierunku CD jest większa o 0,005[mm].

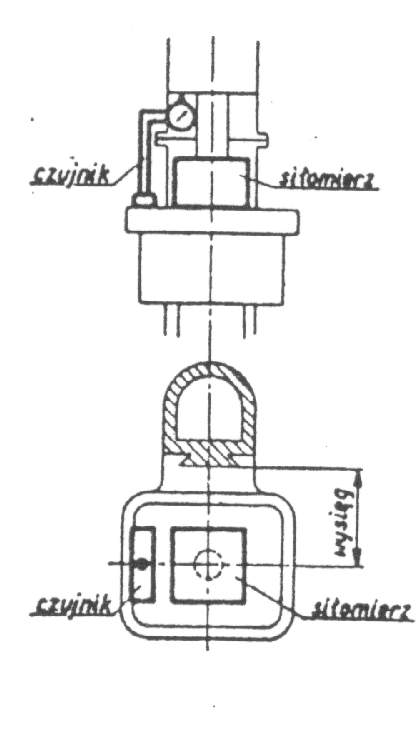

7. Odkształcenie obrabiarki pod naciskiem największej siły posuwu wiertła (w stanie spoczynku).

Stosowane siły i uzyskane odkształcenia stołu względem wrzeciona:

siła (wzrost) [N]	1000	2000	3000
odkształcenie[μm.]	8	15	24

siła (spadek) [N]	3000	2000	1000	0
odkształcenie [μm.]	24	20	13	3,5

Wszystkie odchyłki są znacznie mniejsze od odchyłek dopuszczalnych.

2.) Pomiar dokładności kinematycznej tokarki:

Pomiar dokładności kinematycznej tokarki został przeprowadzony na uruchomionej tokarce, i polegał na wykonaniu wykresu nierównoległości (oraz na odpowiednim wyskalowaniu wykresu w [mm] ) przesuwu sań suportowych tokarki do osi wrzeciona w płaszczyźnie poziomej.

(Wykres został dołączony na ostatniej stronie sprawozdania).

Błąd kinematyczny tokarki określa różnica położeń lub przemieszczeń członu początkowego i końcowego łańcucha kinematycznego tokarki, w zależności od jego położenia.

Błędy kinematyczne mogą być spowodowane przez błędy:

• wykonania elementów łańcucha kinematycznego

• montażu tych elementów

• w doborze przełożenia przekładni

• od sumarycznej podatności łańcucha kinematycznego.

Zaobserwowano zależność pomiędzy przesuwem nakrętki, a przesuwem suportu, przy pomocy układu czujnik-wzmacniacz-układ rejestrujący. Zależność tą przedstawiono na wykresie.

Na podstawie wykonanego wykresu możemy stwierdzić, iż maksymalna odchyłka dla tej tokarki Δ_k jest równa około 0,085 [mm].

Błędy wykonania śruby pociągowej i wzorcowej nakładają się na siebie sumując się (duże błędy kinematyczne), lub redukują się (małe błędy kinematyczne).

Wnioski:

Podsumowując pomiary badana wiertarka kadłubowa znacznie przekracza większość norm , uległa ona eksploatacyjnemu zużyciu, nie jest możliwe wykonanie na tej wiertarce dokładnych otworów ze względu na m.in. bicie wewnętrznego stożka wrzeciona.

Wiertarka ta wymaga kapitalnego remontu, którego koszt możliwe iż przekracza koszty zakupu nowej wiertarki kadłubowej; jednak w obecnym stanie może ona służyć do celów dydaktycznych.

---
