LABORATORIUM UKŁADÓW ELEKTRONICZNYCH

SPRAWOZDANIE Z ĆWICZENIA NR8

WYKONUJĄCY:

PIOTR KOSTRZEWA

ADAM MALCHAREK

TEMAT ĆWICZENIA:

Generatory LC i kwarcowe

ROK: IV WYDZ.: ELEKTRONIKA

Środa. 1705-1920 OCENA:

1.Cel ćwiczenia

Celem ćwiczenia było zapoznanie się z budową i zasadą działania generatora Colpittsa

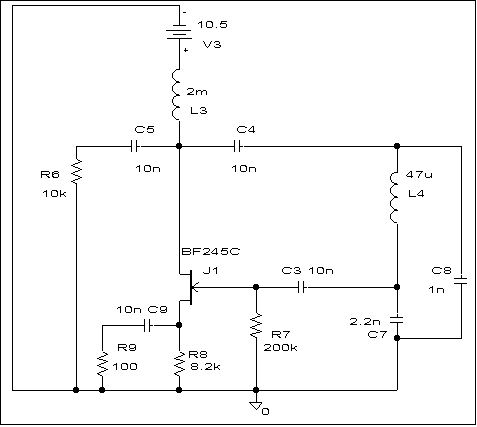

2.Schemat układu

0x08 graphic

3.Pomiar wzmocnienia w pętli /K/ przy jej rozcięciu na wejściu wzmacniacza

częstotliwość rezonansowa f0=957kHz

napięcie zmierzone za pętlą wzmocnienia U2=3.1V

napięcie zmierzone przed pętlą wzmocnienia U1=0.9V

K=U2/U1=3.44

napięcie zmierzone za pętlą dodatniego sprzężenia U1=1.42V

napięcie zmierzone przed pętlą dodatniego sprzężenia U2=3.05V

=U1/U2=0.47

/K/=1.57

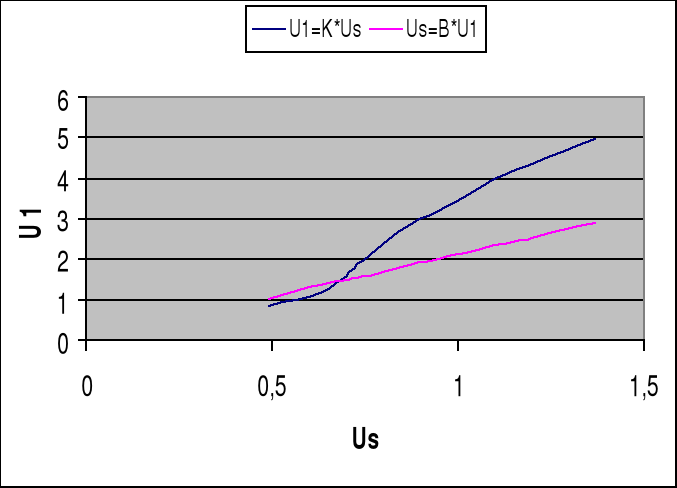

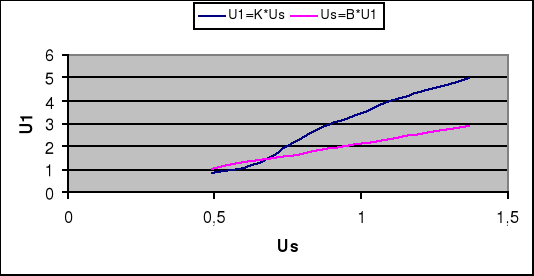

4.Pomiary transmitancji bloków /K/ i //

0x08 graphic
U2 [V]

U1 [V]

K[V/V]

0.85

1.19

1.6

1.86

2.4

2.9

3.2

3.99

4.38

4.96

0.49

0.63

0.7

0.73

0.8

0.88

0.95

1.1

1.2

1.37

1.44

1.82

2.19

2.46

2.89

3.2

3.25

3.53

3.54

3.59

5.Pomiar stałości częstotliwości f0 i amplitudy Um. generowanego przebiegu przy zmianach napięcia zasilania

Uz1[V]

Uz2[V]

fg[kHz

Um.[V]

6,4

6,4

6,4

6,4

6,4

6,4

6,4

6,4

6,4

7,4

8,3

8,8

10,5

11,3

12,5

13,7

6,8

7,2

7,7

8

9,3

10,5

11,6

13,2

15,6

14,5

14,5

14,5

14,5

14,5

14,5

14,5

958,20

958,00

957,80

957,70

957,49

957,39

957,33

957,22

957,04

957,31

957,35

957,37

957,41

957,43

957,44

957,45

0,273

0,872

1,207

1,298

1,434

1,480

1,507

1,532

1,556

1,831

1,833

1,835

1,836

1,839

1,839

1,840

Względna niestałość częstotliwości wywołana zmianą napięcia zasilania wynosi dla zakresu zmian napięcia 6,4-14,5V

δf(t)=f(t)/f0=1,2/957=1,31*10-3

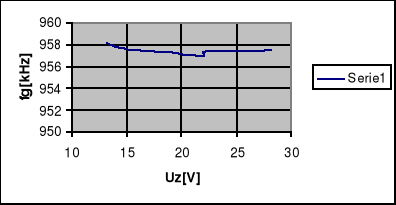

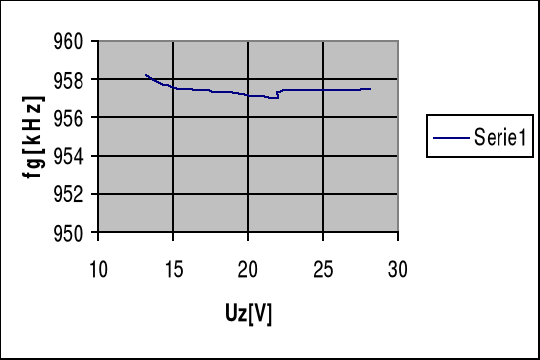

Wykres zależności f0=f(Uz)

0x08 graphic

0x08 graphic

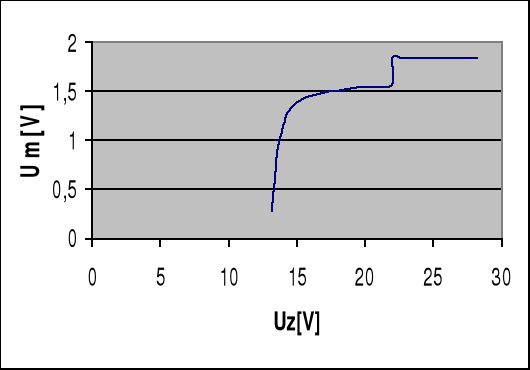

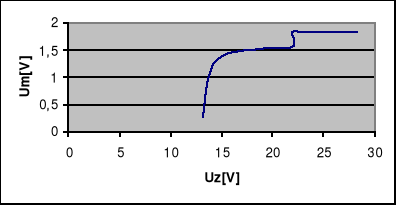

Wykres zależności Um.= f(Uz)

6.Pomiar stałości częstotliwości f0 i amplitudy Um. generowanego przebiegu przy zmianach rezystancji Ro

Uz1=12V Uz2=12V

Ro[k

fg[kHz]

Um.[V]

100

82

68

47

33

22

10

8,2

6,8

955,927

956,156

956,196

956,233

956,450

956,617

957,466

957,710

958,127

2,820

2,777

2,745

2,653

2,545

2,344

1,790

1,545

1,291

Względna niestałość częstotliwości wywołana zmianą rezystancji obciążenia wynosi dla zakresu zmian R0 6,8-100k

δf(t)=f(t)/f0=1,083/957=1,14*10-3

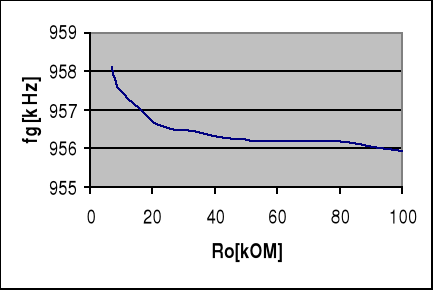

Wykres zależności fo=f(R0)

0x08 graphic

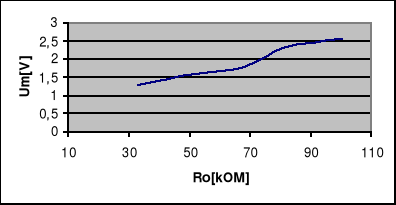

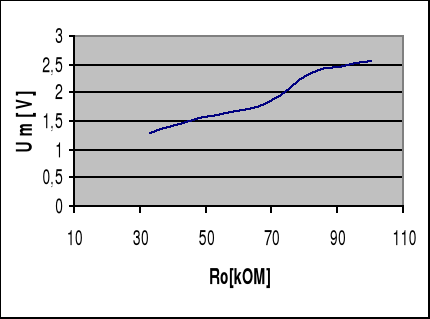

Wykres zależności Um=f(R0)

0x08 graphic

7.Pomiar stałości częstotliwości f0 i amplitudy Um. generowanego przebiegu przy zmianach wzmocnienia ( rezystancji Rb )

Rb[]

Fg [kHz]

Um.[V]

51

100

220

330

470

956,251

956,358

956,558

956,766

957,043

6,06

4,87

2,62

2,46

2,12

Względna niestałość częstotliwości wywołana zmianą wzmocnienia wynosi dla zakresu zmian Rb 51-470

δf(t)=f(t)/f0=0,749/957=8,1*10-4

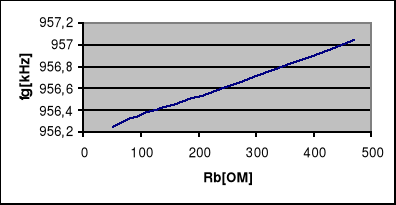

Wykres zależności f0=f(Rb)

0x08 graphic

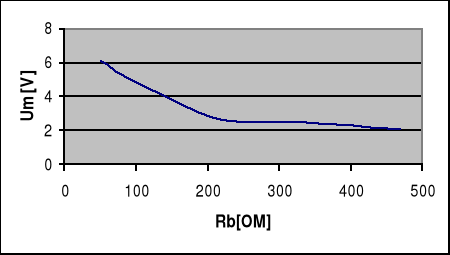

Wykres zależności Um=f(Rb)

0x08 graphic

8.Wnioski:

W badanym generatorze mamy do czynienia ze wzbudzaniem się drgań w sposób `'twardy'' co można zauważyć na wykresie transmitancji /K/ i /.Dla małych amplitud mamy K<1/Aby w przebadanym przez nas generatorze nastąpiło wzbudzenie się drgań, układ musi być silnie pobudzony, np. przez podanie zewnętrznego napięcia. W generatorach tranzystorowych możliwe są sytuacje, kiedy generator nie wzbudza się samoczynnie ze względu na to, że parametry transmisyjne tranzystora przy kącie przepływu odpowiednio małych sygnałów są niewystarczające do spełnienia warunków generacji. Równocześnie ten sam układ generujący może mieć spełnione te warunki przy kącie przepływu odpowiadających sygnałów o odpowiednio dużej amplitudzie. Aby więc otrzymać generowanie, musimy doprowadzić zewnętrzny, krótkotrwały sygnał wzbudzający -co odpowiada wzbudzeniu `'twardemu''. Z powodu złego doboru zakresu napięć Us i U1 niemożliwe jest określenie amplitudy generowanych drgań (wykresy transmitancji nie przecinają się).

Przy badaniu stałości częstotliwości w funkcji zmian napięcia zasilania można zauważyć, że względna niestałość częstotliwości jest największa [δf(t)=1,31*10-3] dla najmniejszych napięć zasilania. Przy wzroście napięcia δf(t) nie przekracza 5*10-4. Amplituda sygnału generującego Um narasta od 12V i osiąga równowagę przy 24V napięcia zasilania, zakłóconą skokiem przy 22V. Spowodowane to może być niesymetrycznym sposobem zasilania generatora przy pomiarach.

Zmiany rezystancji obciążenia Ro powodują, że wraz ze wzrostem tej rezystancji rośnie amplituda sygnału Um. , a częstotliwość maleje. Zbyt małe rezystancje R0 (rzędu 4,7k i mniejsze) powodują zmniejszenie wzmocnienia K, a co się z tym wiąże zanik generacji spowodowany niespełnieniem warunku /K/>1.

Podczas badania stałości częstotliwości przy zmianach wzmocnienia K otrzymaliśmy liniowy wzrost fg wraz ze wzrostem Rb. Amplituda sygnału Um. maleje ze wzrostem wzmocnienia. Dla wartości Rb>470 następuje zanik drgań.

Pojemność sondy pomiarowej (rzędu pojedyńczych pF) jak i zbyt luźne zamocowanie mają wpływ na częstotliwość rezonansową układu drgającego.
