1.Nr KT

2.

3 Zakład POLITECHNIKA WROCŁAWSKA

4 KIOS

5 Nr dok.

6 Symbol przedmiotu

7 Nr rysunku W-05-01

8 Nazwa przedmiotu WAŁ

9 Str/stron 5/

10 Nr oper 5

11 Symb. Stan. Frezarka FYA 41

12 Szt. Obr.

13 Chłodziwo Emulsja

14 Uchwyty i przyrządy MK2 M02Pdx20 Imadła maszynowe do wałków TYP- 6546 Konik TS-1 do HV-6

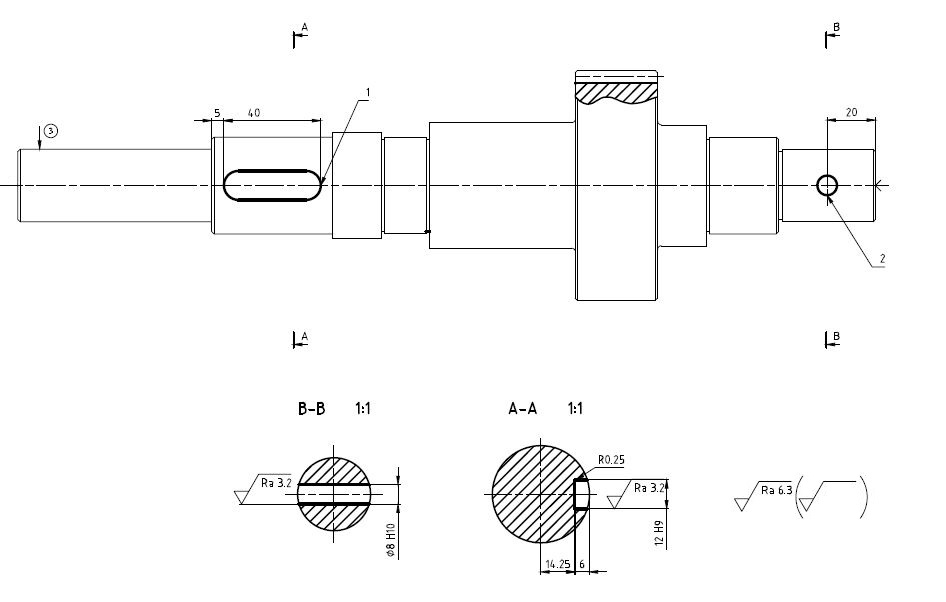

15. Dok uzupełniające Szkic operacyjny

16 Treść operacji Frezowanie rowka i otworu

17 Nr zab. 1

18 i 1

19 ap 6

20 f 0,125

21 Vc 19

22 n 530

23

24

25

26

27

28 Treść zabiegu Frezować rowek 12 x 6 x40

29 Narzędzi skrawające Frez palcowy NFPh 12

30 Narzędzia pomiarowe MAUb 150

2.1

1

3,8

0,72

31

1300

Wiercić otwór Ø 7,6

WIERTŁO DIN 1897 2.1 RTi HSS-EX TiN DJ543076

MAUb 150

2.2

1

0,2

3,2

8

318

Rozwiercać zgrubnie

Rozwiertak 435.B-0800-A1-XF H10F

Sprawdzian Ø8 H10

Wymiar	Odchyłka
Ø8 H10	+58 0
12 H9	+43 0

KARTA INSTRUKCYJNA OBRÓBKI SKRAWANIEM

---
