POLITECHNIKA OPOLSKA

Wydział Mechaniczny

SPRAWOZDANIE Z LABORATORIUM:

„Modelowanie wspomagające projektowanie maszyn”

SPRAWOZDANIE NR: 1

Wykonał: Paweł

I MiBM II st. Studia zaoczne

Opole 2009

Schemat mechanizmu

Dane:

M(t)=1; l_o=21; a=18; b=28; h=11; m=6; g=9,81; C=0,6

Równanie różniczkowe

p=k - stała sprężyny

ρ- współczynnik tłumienia

Wyniki obliczeń:

K=8.324

ρ=0.167

2ah=396

1/mb²=0,0002

Schemat blokowy w sicosie

Wykresy:

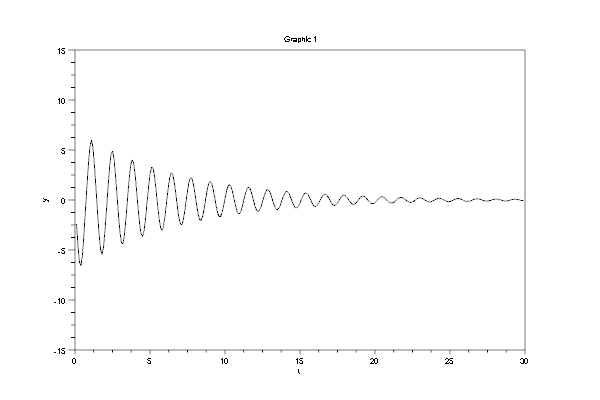

Prędkość punktu m

Przyśpieszenie punktu a

Wnioski:

Mechanizm o zadanych wymiarach i parametrach dla współczynnika C=0,6 wykazuje ruch tłumiony. Dla wartości C<0,004 ruch jest stabilny. Długość czasu tłumienia zależy od wielkości współczynnika C.
