Laboratorium z elektroniki
II ELEKTR	Temat : Diody i tranzystory bipolarne.	Data:01.04.1998
Gr.	Arkadiusz Krzywda, Kroczak Janusz	Ocena:

1. Wyznaczanie charakterystyk diód metodą impulsową

2.


2. Tranzystor bipolarny.

Parametry tranzystora pnp BC 313
UCE [V]	UBE [V]	UCB [V]	IC [mA]	Ptot [mW]	h21 przy UCE = 5V, IC = 2mA	fr [MHz]
60	5	100	1000	800	100÷250	50

1. Tabela pomiarowa

Ic	UCE
[A]	[V}
0,26	6
0,26	5,06
0,255	3,84
0,245	2,08
0,24	0,91
0,22	0,37
0,19	0,3
0,15	0,22
0,12	0,12
0,11	0,08

I_B = 20 μA U_BE = 0,602 V

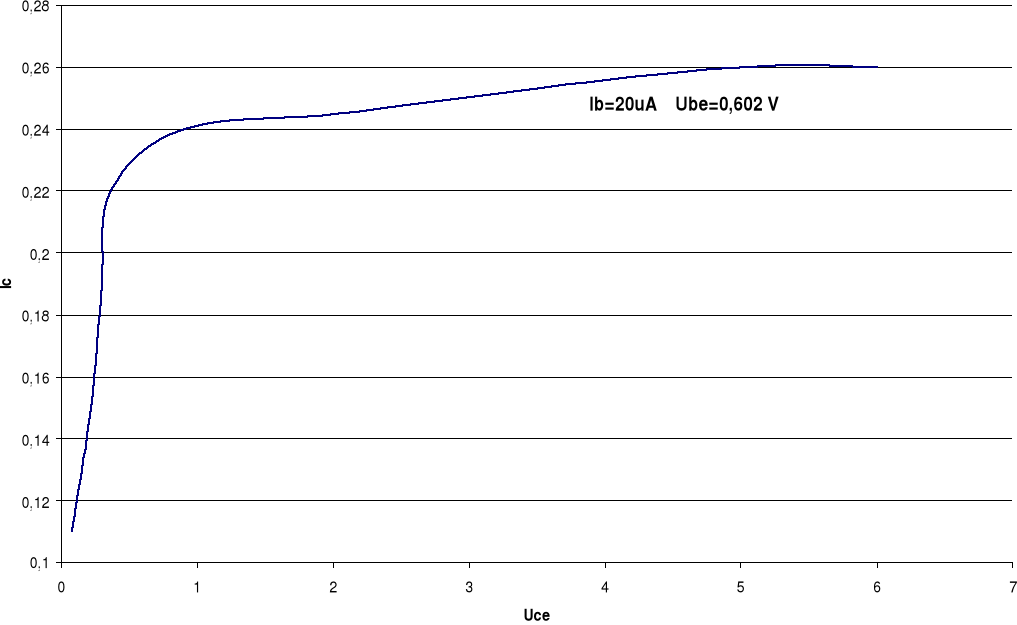

- charakterystyka I_C = f (U_CE )

3. Wnioski.

Dioda impulsowa.

Diody te pracują przy wyższych częstotliwościach przełączania niż typowe diody prostownicze. Napięcia pracy tych diód wynoszą około 100 V a prądy do około paruset mA. Z wykresu widać, że R dynamiczne jest niewielkie. Dioda ta zmienia swe właściwości pod wpływem temperatury. W wyższych temperaturach płynie przez nią prąd o znacznie większym natężeniu przy takim samym napięciu U_F. Diody te stosuje się w układach przełączających

Dioda Zenera.

Jest ona diodą o dużej koncentracji nośników i w stanie zaporowym dochodzi w niej do przebicia przy niskich napięciach. Jest to tzw. napięcie Zenera. W diodzie tej występuje zjawisko lawinowej jonizacji atomów półprzewodnika. W wyniku tego przy U_Zo następuje gwałtowny przyrost prądu przy prawie stałej wartości napięcia na elektrodach diody. Efekt ten wykorzystuje się do stabilizacji napięć. W kierunku przewodzenia wykazuje podobne właściwości jak typowa dioda. Moce tych diód nie są zbyt duże.

Dioda LED.

Dioda elektroluminescencyjna przewodząc prąd wysyła fale elektromagnetyczną, której natężenie zależy od wartości przepływającego prądu. Przy tym rodzaju diody natężenia prądu przewodzenia wzrasta szybciej dopiero gdy U_F osiągnie ok. 1.5V, chociaż niektóre modele reagują dopiero powyżej 2V. Rezystancja dynamiczna w badanych przez nas egzemplarzach różniła się znacznie. Efekt świecenia tych diód wykorzystuje się na wiele sposobów, między innymi w wskaźnikach numerycznych, jako sygnalizatory różnych stanów pracy urządzeń.
Do ich produkcji używa się arsenku galu.

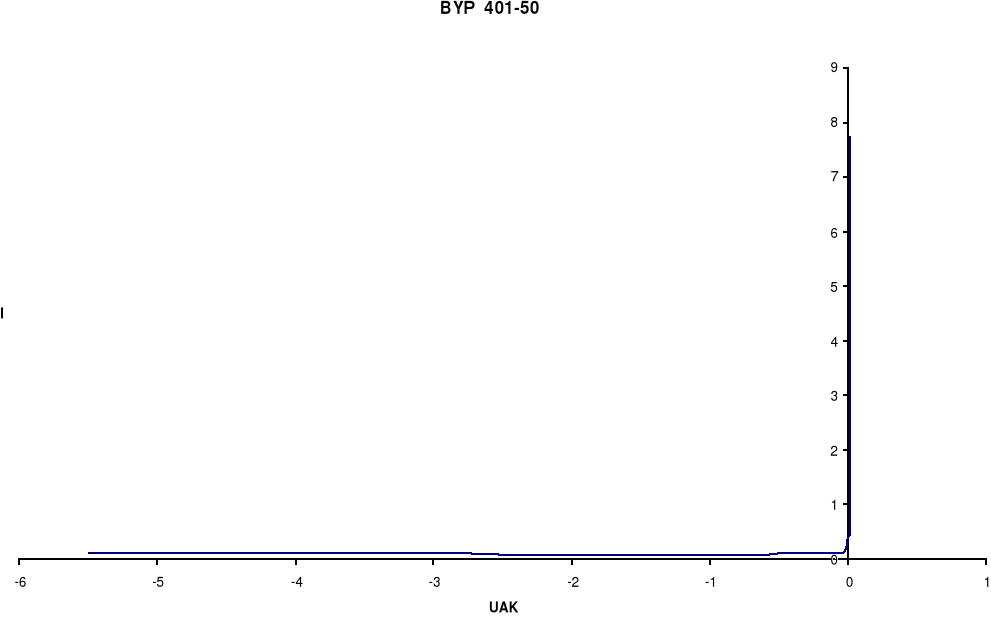

Dioda prostownicza

Dioda ta pracuje standardowo przy częstotliwościach nie przekraczających częstotliwości sieci. Wykorzystuje się je w układach prostowniczych. Mogą występować jako układy wieloelementowe ( scalone mostki prostownicze ). Moce wytwarzane tych diód są od małych do dużych (stosuje się w tedy radiatory w celu odprowadzania ciepła). Wartość prądu niepowtarzalnego w stosunku do pracy ciągłej jest duża. Rezystancja dynamiczna (BYP 401 - 50) jest dosyć mała.

Tranzystor bipolarny.

Badanym przez nas tranzystorem był element o strukturze PNP, którego złącza wykonano z krzemu. Tranzystory charakteryzują się tym, że przy pełnym wymuszanym prądzie kolektora (wysterowany przez prąd bazy) napięcie U_CE wynosi ok 0,7 V, natomiast przy niepełnym wysterowaniu ( w zależności od prądu bazy ) U_CE zmienia się do napięcia blokowania do U_{CE SAT} , co widać to na charakterystyce przedstawionej powyżej. Elementy te posiadają trzy elektrody (Bazę, Kolektor, Emiter). Prąd kolektora jest zależny od prądu bazy (I_C=β*I_B), a prąd emitera jest sumą prądów bazy i kolektora. Tranzystory charakteryzuję cię pewnym parametrem zwanym współczynnikiem wzmocnienia (β) - zależnym od temperatury. Tranzystory wykorzystuje się w wielu urządzeniach: wzmacniaczach, stabilizatorach napięcia i prądu jako układy przełączające.

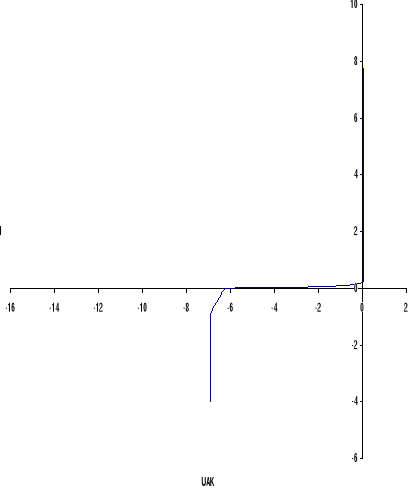

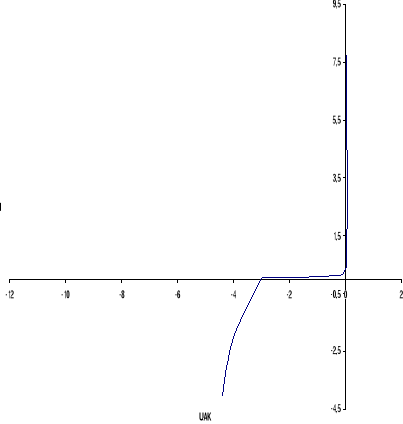

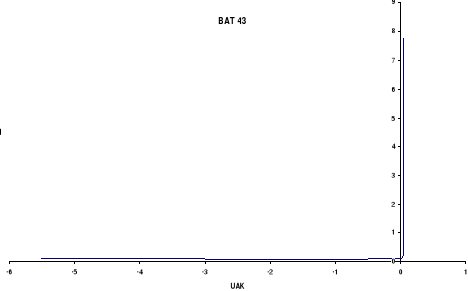

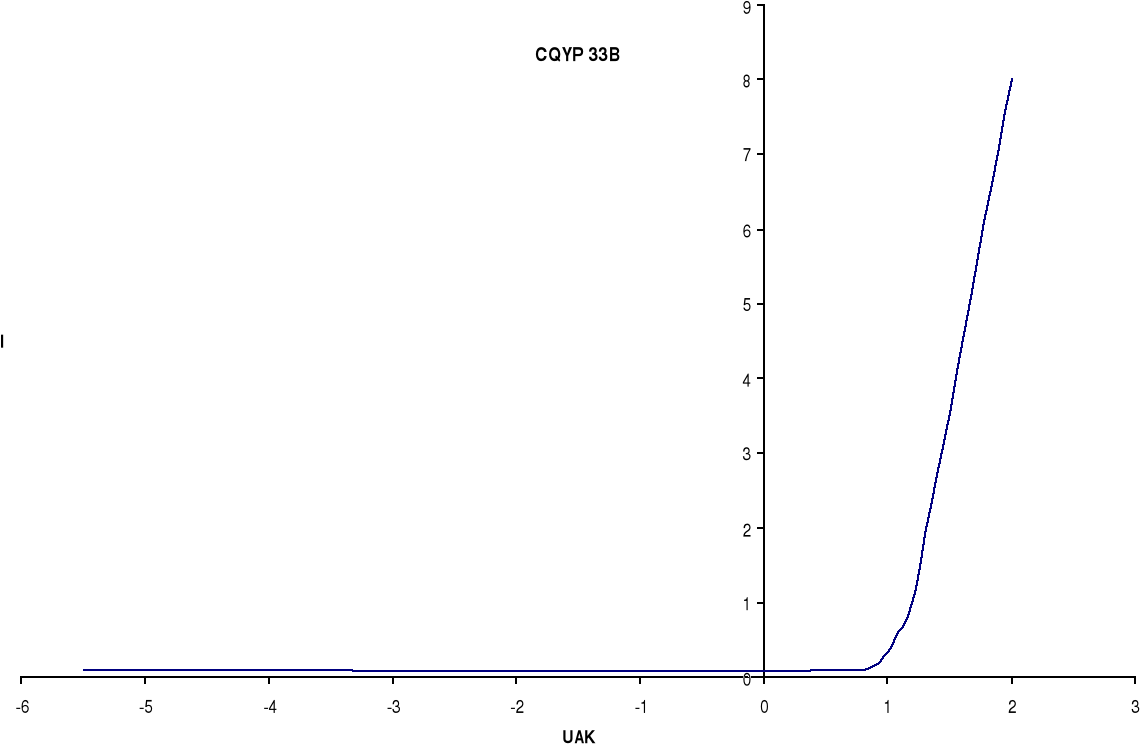

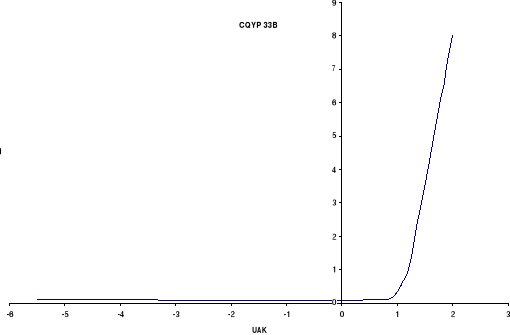

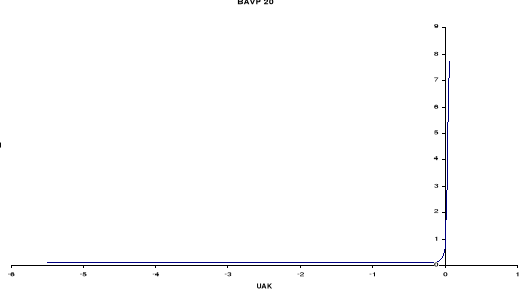

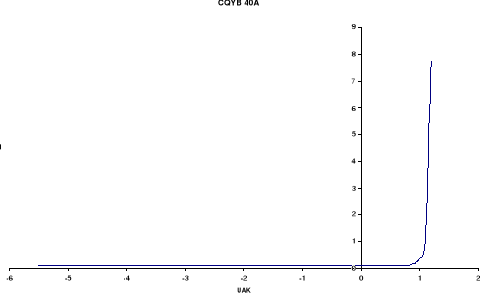

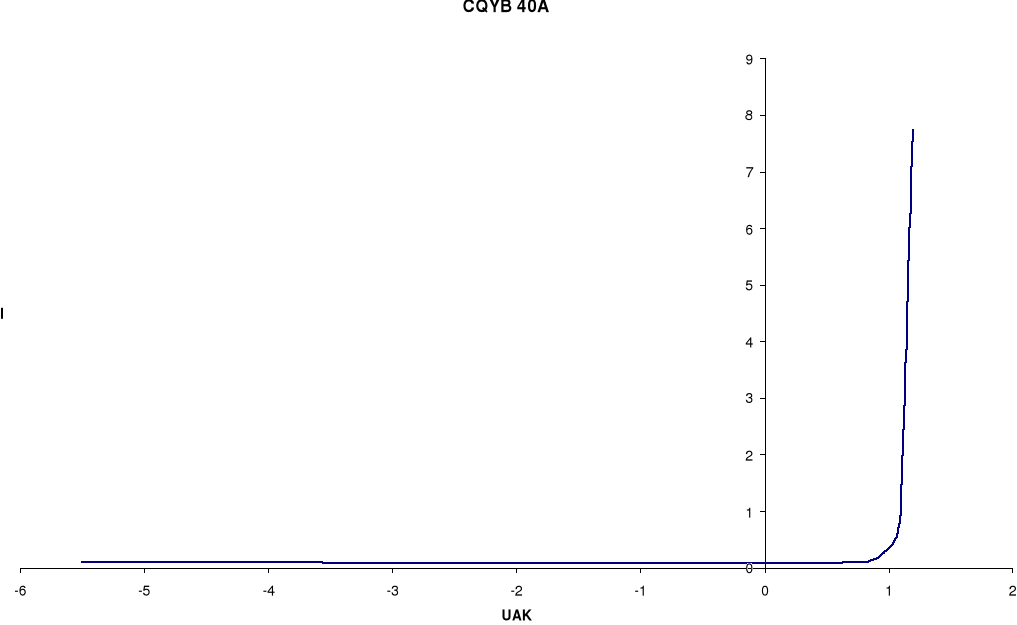

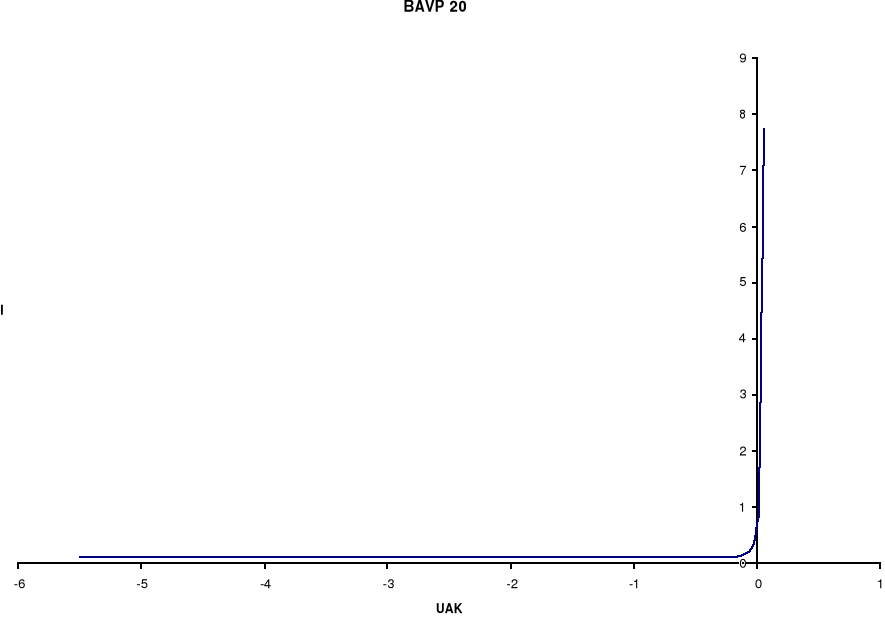

Charakterystyki I=f(U_AK)

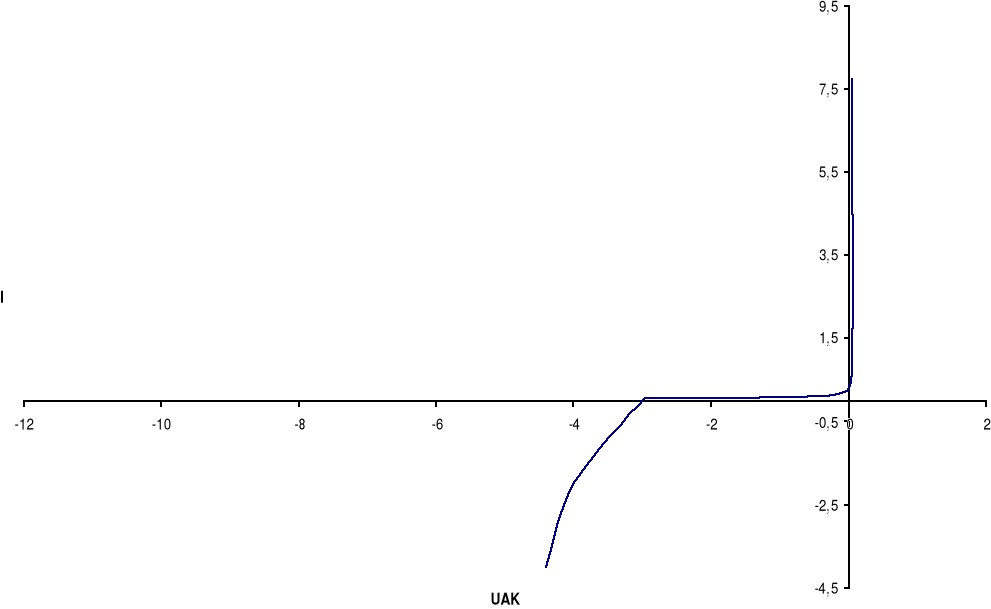

BZ683 C3V3

BZP620 C6V2

U_AK

U_AK

---
