Politechnika Śląska w Gliwicach

wydz. Inżynierii Środowiska i Energetyki

kier. Mechanika i Budowa maszyn

PROJEKT ZAPOTRZEBOWANIA NA MOC

CIEPLNĄ DOMKU JEDNORODZINNEGO

Arkadiusz Kocima

Semestr VII

Rok 2005/2006

  1. CHARAKTERYSTYKA BUDYNKU

Dom jednorodzinny z poddaszem użytkowym i częściowym podpiwniczeniem zbudowany w technologii Porotherm 25 cm ocieplony styropianem 12 cm. Konstrukcja dachu: drewniana krokwiowo-jętkowa, kąt nachylenia połaci dachowej 37o. Stolarka drzwiowa i okienna typowa. W ogrzewanym podpiwniczeniu kotłownia i duże pomieszczenie gospodarcze. Piec usytuowany na poziomie piwnic.

  1. DANE WYJŚCIOWE

Miejscowość - Orzesze

Strefa klimatyczna - III

Kubatura ogrzewana - 325 m3

Źródło ciepła - własna kotłownia

Położenie budynku - wejście od strony północnej

Temperatura pomieszczeń - + 20 oC ( łazienka + 25 oC, klatka schodowa 20oC,

kotłownia 20oC, garaż -5oC, piwnica ogrzewana 20oC )

  1. OBLICZENIE WSPÓŁCZYNNIKÓW k

Współczynnik przenikania ciepła k

k = 0x01 graphic

Ri ; Re - jednostkowe opory cieplne przejmowania ciepła 0x01 graphic
0x01 graphic
0x01 graphic

R - jednostkowy opór przewodzenia ciepła przez przegrodę 0x01 graphic
0x01 graphic

Opór cieplny przegrody

R = 0x01 graphic
0x01 graphic

d - grubość przegrody lub warstwy [m]

λ - obliczeniowa wartość współczynnika przewodzenia ciepła materiału przegrody

0x01 graphic

  1. OBLICZENIE ZAPOTRZEBOWANIA NA MOC CIEPLNĄ

Qo = Qp ( 1+ d1 + d2 ) + Qw

Qp - straty ciepła przez przenikanie [W]

d1 - dodatek dla wyrównania niskich temperatur powierzchni przegród chłodzących

d2 - dodatek uwzględniający skutki nasłonecznienia

Qw - straty ciepła na wentylację [W]

Qp = Σ Qpi [W]

Qpi - straty ( lub zyski ) ciepła przez przenikanie przez i-tą przegrodę [W]

Qpi = ki ( ti - tei ) ⋅ Ai [W]

Qw = [ 0,34( ti - tei ) - 9 ] ⋅ V [W]

gdzie:

ki - współczynnik przenikania ciepła przez i-tą przegrodę

ti - obliczeniowa temperatura powietrza w pomieszczeniu [ oC ]

tei - obliczeniowa temperatura powietrza na zewnątrz przegrody [ oC ]

Ai - pole powierzchni i-tej przegrody [ m2 ]

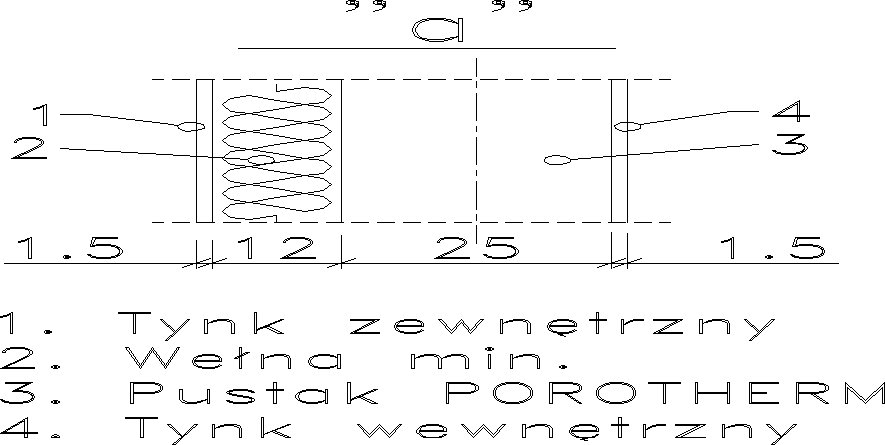

  1. ŚCIANA ZEWNĘTRZNA - SZ grubość ściany 0,4 m

0x01 graphic

Wartości współczynników przewodzenia ciepła → λ [W/mK],

wartości oporu cieplnego → R [m²K/W] z tablic PN-91/B-02020

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi





(m)

(W/m*K)

(m2*K/W)

















Ściana zewnętrzna - SZ 40cm









1

powierzchnia zewnetrzna







Opór przejmowania na zewnątrz

2

tynk

0,015

0,820

0,018

Re = 0,04

3

styropian

0,120

0,042

2,857



4

porotherm

0,250

0,560

0,446



5

tynk

0,015

0,820

0,018

Opór przejmowania wewnątrz

6

powierzchnia wewnetrzna







Ri= 0,12





suma



suma

kmax=0,55W/m2K





0,400



3,340

k= 0,286W/m2K

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi





(m)

(W/m*K)

(m2*K/W)

















Ściana wewnętrzna nośna SWn 40 cm







1

powierzchnia zewnetrzna







Opór przejmowania na zewnątrz

2

tynk

0,010

0,820

0,012

Re=0,12

3

poorotherm

0,380

0,560

0,679



4

tynk

0,010

0,820

0,012

Opór przejmowania wewnątrz

5

powierzchnia wewętrzna







Ri=0,12





suma



suma

kmax=3 W/m2K





0,400



0,703

k=1,423 W/m2K

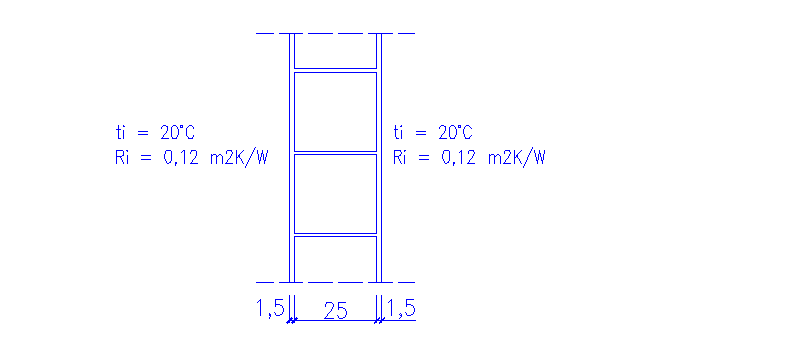

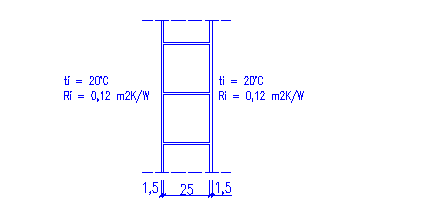

  1. ŚCIANA WEWNĘTRZNA NOŚNA ( PIWNICA) - S w n

0x08 graphic

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi





(m)

(W/m*K)

(m2*K/W)





 Ściana wewnętrzna nośna











S w n

28 cm







1

powierzchnia zewnetrzna







Opór przejmowania na zewnątrz

2

tynk

0,015

0,820

0,018

Re=0,12

3

poorotherm

0,250

0,560

0,446



4

tynk

0,015

0,820

0,018

Opór przejmowania wewnątrz

5

powierzchnia wewnetrzna







Ri=0,12





suma



suma

kmax=3 W/m2K





0,280



0,483

k=1,383W/m2K

  1. ŚCIANA WEWNĘTRZNA DZIAŁOWA - S w dz

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi





(m)

(W/m*K)

(m2*K/W)

















Ściana wewnetrzna działowa- S w dz 12 cm



1

powierzchnia zewnetrzna







Opór przejmowania na zewnątrz

2

tynk

0,015

0,820

0,018

Re=0,12

3

porotherm

0,090

0,560

0,161



4

tynk

0,015

0,820

0,018

Opór przejmowania wewnątrz

5

powierzchnia wewnetrzna







Ri=0,12





suma



suma

kmax= 3 W/m2K





0,120



0,197

k= 2,287 W/m2K

  1. ŚCIANA ZEWNĘTRZNA PIWNICY - S piw

0x01 graphic

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi





(m)

(W/m*K)

(m2*K/W)











Ściana zewnetrzna piwnicy - S piw 41 cm





1

powierzchnia zewnętrzna







Opór przejmowania na zewnątrz

2

Asfalt ponaftowy

0,010

0,170

0,059

Rg= 0,7

3

tynk cementowo wapienny

0,015

0,820

0,018



4

styropian

0,120

0,045

2,667



5

bloczek betonowy

0,250

1,700

0,147



6

tynk cementowo wapienny

0,015

0,820

0,018

Opór przejmowania wewnątrz

7

powierzchniawewnetrrezna







Ri= 0,12





suma



suma

k





0,410



2,909

k= 0,268 W/m2K

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

  1. PODŁOGA PIWNICY - Podłoga

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi





(m)

(W/m*K)

(m2*K/W)











Podłoga piwnicy/budynku - 35cm





1

powierzchnia wewnętrzna







Opór przejmowania na zewnątrz

2

gładż cementowa

0,010

1,000

0,010

Ri=0,17

3

chudy beton

0,030

1,050

0,029



4

styropian

0,060

0,045

1,333



5

beton zwykły

0,100

1,300

0,077



6

żwir

0,150

0,900

0,167

Opór przejmowania II strefa

7

grunt rodzimy







Rg= 0,7





suma



suma

k





0,350



1,615

k = 0,402 W/m2K

  1. PODLOGA ŁAZIENKI - PŁ

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi



(m)

(W/m*K)

(m2*K/W)







Podłoga łazienki - PŁ 30 cm





1

powierzchnia podłogi







Opór przejmowania na zewnątrz

2

płytki podłogowe

0,015

1,050

0,014

Re=0,12

3

chudy beton

0,050

1,050

0,048



4

styropian

0,070

0,045

1,556



5

Zelbet

0,150

1,700

0,088



6

tynk

0,015

0,820

0,018

Opór przejmowania wewnątrz

7

powierzchnia sufitu







Ri= 0,17



suma



suma

k



0,300



1,724

k = 0,497W/m2K

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

  1. STROP NAD PIWNICĄ - S piw

Lp

Rodzaj warstwy

D

λ

R=D/λ

Uwagi





(m)

(W/m*K)

(m2*K/W)











Strop nad piwnicą - S Piw 30 cm





1

powierzchnia podłogi







Opór przejmowania na zewnątrz

2

parkiet dębowy

0,025

0,400

0,063

Re=0,12

3

chudy beton

0,050

1,050

0,048



4

styropian

0,060

0,045

1,333



5

żelbet

0,150

1,700

0,088



6

tynk

0,015

0,820

0,018

Opór przejmowaniawewnatrz

7

powierzchnia sufitu







Ri=0,12





suma



suma

kmax=0,6W/m2K





0,300



1,550

k=0,559 W/m2K

  1. STROP NAD PARTEREM - S 0x08 graphic
    par

  2. Lp

    Rodzaj warstwy

    D

    λ

    R=D/λ

    Uwagi





    (m)

    (W/m*K)

    (m2*K/W)











    Strop nad parterem - S Par 30 cm





    1

    powierzchnia podłogi







    Opór przejmowania na zewnątrz

    2

    parkiet dębowy

    0,025

    0,400

    0,063

    Re=0,12

    3

    chudy beton

    0,050

    1,050

    0,048



    4

    styropian

    0,060

    0,045

    1,333



    5

    strop Ackermana

    0,150

    1,000

    0,150



    6

    tynk

    0,015

    0,820

    0,018

    Opór przejmowaniawewnatrz

    7

    powierzchnia sufitu







    Ri=0,12





    suma



    suma

    k





    0,300



    1,612

    k= 0,540 W/m2K

    0x08 graphic

    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic
    0x08 graphic

    1. STROP NAD PODDASZEM - S podd

    Lp

    Rodzaj warstwy

    D

    λ

    R=D/λ

    Uwagi





    (m)

    (W/m*K)

    (m2*K/W)











    Strop nad poddaszem - S Podd 21 cm





    1

    powierzchnia zewnętrzna







    Opór przejmowania na zewnątrz

    2

    deski sosnowe

    0,025

    0,300

    0,083

    Re=0,12

    3

    wełna mineralna

    0,200

    0,042

    4,762



    4

    płyta gipsowo kartonowa

    0,020

    0,230

    0,087



    5

    tynk

    0,015

    0,820

    0,018

    Opór przejmowania wewnatrz

    6

    powierzchnia sufitu







    Ri=0,12





    suma



    suma

    k





    0,260



    4,950

    k = 0,193 W/m2K

    1. DACH BUDYNKU - D

    Lp

    Rodzaj warstwy

    D

    λ

    R=D/λ

    Uwagi





    (m)

    (W/m*K)

    (m2*K/W)











    Dach- D 7 cm





    1

    powierzchniadachu







    Opór przejmowania na zewnątrz

    2

    dachówka

    0,020

    1,303

    0,015

    Re=0,04

    3

    szczelina wentylacyjna

    0,020

    -

    0,200



    4

    folia paroprzepuszczalna

    0,002

    0,200

    0,010



    5

    deskowanie

    0,025

    0,160

    0,156

    Opor przejmowania wewnatrz

    6

    powierzchnia sufitu







    Ri=0,12





    suma



    suma

    k





    0,067



    0,382

    k = 2,621W/m2K

    1. STROPODACH BUDYNKU - SD

    0x01 graphic

    Lp

    Rodzaj warstwy

    D

    λ

    R=D/λ

    Uwagi





    (m)

    (W/m*K)

    (m2*K/W)











    Stropodach - SD 28,5 cm





    1

    powierzchnia dachu







    Opór przejmowania na zewnątrz

    2

    dachówka

    0,020

    1,303

    0,015

    Re=0,04

    3

    szczelina wentylacyjna

    0,020

    -

    0,200



    4

    folia paroprzepuszczalna

    0,002

    0,200

    0,010



    5

    deskowanie

    0,025

    0,160

    0,156



    6

    wełna mineralna

    0,200

    0,042

    4,762



    7

    paroizolacja

    0,003

    0,200

    0,015



    8

    płyta gipsowo kartonowa

    0,012

    0,230

    0,052

    Opór przejmowaniawewnatrz

    9

    powierzchnia sufitu







    Ri=0,12





    suma



    suma

    k





    0,282



    5,211

    k = 0,186 W/m2K

    1. OBLICZENIA BILANSU TEMPERATURY GARAŻU ( P7 ) NIE OGRZEWANEGO NA PODSTAWIE BILANSU CIEPŁA

    Qd = Qw

    Qd = SZ * k *(25-ti)+ SZ *k *(20-ti) + DW* k *(20-ti)

    Qw = SZ * k *(ti+20)+OK* k *(ti+20)+DG* k *(ti+20)+SD* k *(ti+20)+P* k *(ti+20)+Qwent.

    Qwent =[0,34*(ti-te)-7]*V

    Qd=3,57*1,423*(25-ti)+5,65*1,423*(20-ti)+1,8*5,1*(20-ti)

    Qw=34,23*0,286*(ti+20)*d1+1,28*2,6*(ti+20)+5,98*5,1*(ti+20)+26*0,186*(ti+20)*d2+23,4*0,402*(ti+20)+[0,34*(ti+20)-7]*48,2

    Qd = 127-5,08ti+160,79-8,03 ti+183,6-9,18 ti

    Qw =11,24 ti+225,15+3,32 ti+66,56+30,49 ti+609,96+4,58 ti+91,88+9,4 ti+188,13+16,38 ti+9,64

    471,39-22,29 ti=75,41 ti+1191,32

    -97,7 = 719,93 → t i = -7,36oC przyjmuję ti = -7oC

    1. Bilans energetyczny przestrzeni pod dachem

    S pod * k * (20-te) = 2* D * k * (te+ 20)+ SZ * k * (te + 20)

    3,8 * 9 * 0,193 * (20-te) = 2 * 2,3 * 2,621*(te+20)+ 4,56 * 0,286 *(te+20)

    132 - 6,6 te= 259,1 + 13,35 te

    -19,95 te= 127,1

    te= - 6,3oC → przyjmuję - 7oC

    Nr

    pom.

    przegroda

    k

    (W/m2*K)

    ti - te

    ( oC )

    strata ciepła

    (W)

    1+Σd

    Zapotrz.ciepła

    (W)

    Uwagi

    symbol

    pow. (m2)

    1

    SZ

    10,71

    0,286

    40

    122,5

    1,1

    134,77

    d1=0,1

    S w d

    10,54

    2,287

    0

    0,0

    1

    0,00

    S piw

    4,44

    0,559

    0

    0,0

    1

    0,00

    S par

    4,44

    0,402

    0

    0,0

    1

    0,00

    V=8,8m3

    DZ

    1,8

    2,5

    40

    180,0

    1,1

    198,00

    d1=0,1

    DW

    1,8

    5,1

    0

    0,0

    1

    0,00

    Qp

    332,77

    Qw

    92,75

    Qo

    425,53

    Nr

    przegroda

    k

    (W/m2*K)

    ti - te

    (oC )

    strata ciepła

    (W)

    1+Σd

    Zapotrz.ciepła

    (W)

    Uwagi

    pom.

    symbol

    pow. (m2)

    2

    SZ

    19,34

    0,286

    40

    221,2

    1,08

    238,95

    d1=0,13

    S w d

    16,42

    2,287

    0

    0,0

    1

    0,00

    d2=-0,05

    S w d

    6,9

    2,287

    5

    78,9

    1

    78,90

    S piw

    23,02

    0,559

    0

    0,0

    1

    0,00

    V=51,35m3

    S par

    23,02

    0,540

    0

    0,0

    1

    0,00

    OK.

    4,5

    2,6

    40

    468,0

    0,95

    444,60

    DW

    7,2

    5,1

    0

    0,0

    1

    0,00

    Qp

    762,45

    Qw

    541,23

    Qo

    1303,68

    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    (oC )

    (W)

    (W)

    3

    SZ

    19,17

    0,286

    40

    219,3

    1,03

    225,88

    d1=0,13

    S w d

    20,97

    2,287

    0

    0,0

    1

    0,00

    d2=-0,1

    S par

    17,01

    0,540

    0

    0,0

    1

    0,00

    V=38,08m3

    Podłoga

    17,01

    0,402

    8

    54,7

    1

    54,70

    OK.

    3,6

    2,6

    40

    374,4

    0,9

    336,96

    d2=-0,1

    DW

    1,8

    5,1

    0

    0,0

    1

    0,00

    Qp

    617,55

    Qw

    401,36

    Qo

    1018,91

    0x01 graphic

    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    4

    SZ

    17,12

    0,286

    40

    195,9

    1,03

    201,73

    d1=0,13

    S w dz

    11,07

    2,287

    0

    0,0

    1

    0,00

    d2=-0,1

    S w dz

    12,98

    2,287

    5

    148,4

    1

    148,43

    V=29,02m3

    S par

    12,98

    0,540

    0

    0,0

    1

    0,00

    Podłoga

    12,98

    0,402

    8

    41,7

    1

    41,74

    OK.

    2,7

    2,6

    40

    280,8

    0,9

    252,72

    d2=-0,1

    DW

    1,8

    5,1

    0

    0,0

    1

    0,00

    Qp

    644,62

    Qw

    305,87

    Qo

    950,49



    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    5

    SZ

    3,21

    0,286

    45

    36,7

    0,08

    2,94

    d1=0,13

    ti = 25oC

    SZ

    3,57

    1,423

    38

    162,6

    1

    162,56

    d2=-0,05

    S w dz

    10,46

    2,287

    5

    119,6

    1

    119,61

    S par

    6,76

    0,540

    5

    18,3

    1

    18,25

    V=13,4m3

    P Ł

    6,76

    0,497

    5

    16,8

    1

    16,80

    OK.

    0,36

    2,6

    45

    37,4

    0,95

    35,57

    DW

    1,8

    5,1

    5

    45,9

    1

    45,90

    Qp

    401,63

    Qw

    164,02

    Qo

    565,65

    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    6

    SZ

    3,49

    0,286

    40

    39,9

    1,13

    45,12

    d1=0,13

    SZ

    5,65

    1,423

    27

    217,1

    1

    217,08

    S w dz

    4,4

    2,287

    0

    0,0

    1

    0,00

    S w dz

    6,87

    2,287

    5

    78,6

    1

    78,56

    V=7,6m3

    S piw

    6,96

    0,559

    0

    0,0

    1

    0,00

    OK.

    0,36

    2,6

    40

    37,4

    1

    37,44

    DW

    1,8

    5,1

    32

    293,8

    1

    293,76

    Qp

    671,95

    Qw

    80,10

    Qo

    752,06

    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)



    7

    SZ

    34,23

    0,286

    13

    127,3

    1,13

    143,81

    d1=0,13

    ti= -7oC

    SZ

    10,92

    1,423

    13

    202,0

    1

    202,01





    SD

    24

    0,186

    -27

    -120,5

    0,95

    -114,50

    d2=-0,05



    Podłoga

    23,4

    0,402

    -12

    -112,9

    1

    -112,88



    OK.

    1,28

    2,6

    -27

    -89,9

    0,95

    -85,36

    d2=-0,05



    DG

    5,98

    5,1

    -27

    -823,4

    1

    -823,45



    V=48,2m3

    Qp

    -790,37





    Qw

    426,09





    Qo

    -364,28



    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    8

    SZ

    8,9

    0,286

    40

    101,82

    1,05

    106,91

    d1=0,05

    S w dz

    5,7

    2,287

    5

    65,18

    1

    65,18

    V=7,2m3

    St podd

    1,9

    0,193

    27

    9,90

    1

    9,90

    SD

    7,05

    0,186

    40

    52,45

    0,95

    49,83

    d2=-0,05

    Qp

    231,82

    Qw

    75,88

    Qo

    307,70



    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    9

    SZ

    2

    0,286

    40

    22,9

    1,03

    23,57

    d1=0,03

    S w dz

    7

    2,287

    5

    80,0

    1

    80,05

    S w dz

    13,7

    2,287

    0

    0,0

    1

    0,00

    St par

    9,51

    0,54

    0

    0,0

    1

    0,00

    V=20,5m3

    St podd

    8,4

    0,193

    27

    43,8

    0,95

    41,58

    d2=-0,05

    OK.

    1,8

    2,6

    40

    187,2

    1

    187,20

    DW

    7,2

    5,1

    0

    0,0

    1

    0,00

    DW

    1,8

    5,1

    5

    45,9

    1

    45,90

    Qp

    378,30

    Qw

    216,07

    Qo

    594,37

    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    10

    SZ

    11,35

    0,286

    40

    129,8

    1,05

    136,34

    d1=0,05

    S w dz

    16,1

    2,287

    0

    0,0

    1

    0,00

    St par

    12,16

    0,54

    0

    0,0

    1

    0,00

    St podd

    6,08

    0,193

    27

    31,7

    0,95

    30,10

    d2=-0,05

    V=24,4m3

    SD

    7,9

    0,186

    40

    58,8

    0,95

    55,84

    d2=-0,05

    OK.

    1,8

    2,6

    40

    187,2

    1

    187,20

    DW

    7,2

    5,1

    0

    0,0

    1

    0,00

    Qp

    409,47

    Qw

    257,18

    Qo

    666,65





    Nr

    przegroda



    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)



    (W)



    11

    SZ

    2,57

    0,286

    40

    29,4

    1

    29,40





    S w dz

    23,29

    2,287

    0

    0,0

    1

    0,00





    St par

    2,72

    0,54

    0

    0,0

    1

    0,00





    St podd

    4,36

    0,193

    27

    22,7

    0,95

    21,58

    d2=-0,05

    V=16,7m3

    SD

    4,74

    0,186

    40

    35,3

    0,95

    33,50

    d2=-0,05



    OK. D.

    0,92

    2,6

    40

    95,7

    0,95

    90,90

    d2=-0,05



    DW

    7,2

    5,1

    0

    0,0

    1

    0,00





    Qp

    175,38





    Qw

    176,02





    Qo

    351,40





    Nr

    przegroda



    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)



    (W)



    12

    SZ

    10,43

    0,286

    40

    119,3

    1,05

    125,29

    d1=0,05



    S w dz

    18,16

    2,287

    0

    0,0

    1

    0,00





    St par

    15,12

    0,54

    0

    0,0

    1

    0,00





    St podd

    7,56

    0,193

    27

    39,4

    0,95

    37,43

    d2=-0,05

    V=30m3

    SD

    9,83

    0,186

    40

    73,1

    0,95

    69,48

    d2=-0,05



    OK.

    3,6

    2,6

    40

    374,4

    0,9

    336,96

    d2=-0,1



    DW

    1,8

    5,1

    0

    0,0

    1

    0,00





    Qp

    569,15





    Qw

    316,20





    Qo

    885,35



    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    13

    SZ

    10,43

    0,286

    40

    119,3

    1,05

    125,29

    d1=0,05

    S w dz

    12,46

    2,287

    0

    0,0

    1

    0,00

    S w dz

    5,7

    2,287

    5

    65,2

    1

    65,18

    V=26,7m3

    St par

    13,38

    0,54

    0

    0,0

    1

    0,00

    St podd

    5,95

    0,193

    27

    31,0

    0,95

    29,46

    d2=-0,05

    OK.

    3,6

    2,6

    40

    374,4

    0,9

    336,96

    d2=-0,1

    SD

    9,64

    0,186

    40

    71,7

    0,95

    68,14

    d2=-0,05

    Qp

    625,02

    Qw

    281,42

    Qo

    906,43



    Nr

    przegroda

    k

    ti - te

    strata ciepła

    1+Σd

    Zapotrz.ciepła

    Uwagi

    pom.

    symbol

    pow. (m2)

    (W/m2*K)

    ( oC )

    (W)

    (W)

    14

    SZ

    3,04

    0,286

    45

    39,1

    1,03

    40,30

    d1=0,03

    ti = 25oC

    S w dz

    16,6

    2,287

    5

    189,8

    1

    189,82

    St par

    6,3

    0,54

    5

    17,0

    1

    17,01

    St podd

    1,8

    0,193

    27

    9,4

    0,95

    8,91

    d2=-0,05

    V=12,9m3

    SD

    5,78

    0,186

    45

    48,4

    0,95

    45,96

    d2=-0,05

    OK.

    3,6

    2,6

    45

    421,2

    0,095

    40,01

    d2=-0,05

    DW

    1,8

    5,1

    5

    45,9

    1

    45,90

    Qp

    387,91

    Qw

    157,90

    Qo

    545,81

    Nr

    Zapotrzebowanie na moc grzejną

    Moc cieplna grzejnika

    Typ

    Wymiary

    pomieszczenia

    (W)

    (W)

    grzejnika

    wysokość

    długość

    1

    425,53

    437

    4/4

    40

    40

    2

    1303,68

    1313

    6/8.5

    60

    85

    3

    1018,91

    1078

    6/7

    60

    70

    4

    950,49

    985

    2/16

    20

    160

    5

    565,65

    603

    4/5.5

    40

    55

    6

    752,06

    779

    4/7

    40

    70

    7

    Nie ogrzewany

    0

    8

    307,70

    325

    2/7

    20

    70

    9

    594,37

    603

    4/5.5

    40

    55

    10

    666,65

    745

    2/13

    20

    130

    11

    351,40

    418

    2/8.5

    20

    85

    12

    885,35

    857

    2/14.5

    20

    145

    13

    906,43

    948

    4/8.5

    40

    85

    14

    545,81

    604

    6/4

    60

    40

    8848,49

    9258,00

    1. ZESTAWIENIE TEMPERATUR

    ZESTAWIENIE TEMPERATUR

    SYMBOL

    t [oC]

    UWAGI

    Temperatura zewnętrzna

    te

    -20

    Temperatura dla III strefy klimatycznej

    Temperatura w pokojach, kuchniach i przedpokojach

    ti

    +20

    Temperatura dla pomieszczeń na parterze i piętrze

    Temperatura w łazienkach

    ti

    +25

    Temperatura dla pomieszczeń na parterze i piętrze

    Temperatura w kotłowni i piwnicy ogrzewanej

    ti

    +20

    Temperatura przyjęta z tabeli

    Temperatura na klatce schodowej

    ti

    +20

    Temperatura przyjęta z tabeli

    Temperatura w garażu

    ti

    - 7

    Temperatura obliczana na podstawie bilansu ciepła

    1. OBLICZENIA NA ZAPOTRZEBOWANIE CIEPŁA

    Całkowite zapotrzebowanie ciepła dla domku:

    Q0ca = ΣQ0

    gdzie:

    Q0 - strumień ciepła grzejnego dla poszczególnych pomieszczeń

    Q0cał = 9258 W

    przyjmuję Q0cał = 10 kW

    znając całkowite zapotrzebowanie ciepła obliczam sezonowe zapotrzebowanie ciepła z następującej zależności:

    QR = τg Q0c

    gdzie:

    τg - roczny czas wykorzystania obliczeniowej mocy grzejnej

    Dla województwa śląskiego τg = 2340 h

    QR = 23400 kWh

    18. ZUŻYCIE ENERGII CHEMICZNEJ PALIWA DLA KOTŁA OPALANEGO WĘGLEM KAMIENNYM

    Wybieram kocioł ST-K węglowy, wodny z dolnym spalaniem z elektronicznym regulatorem temperatury, przeznaczony do ogrzewania domów jednorodzinnych. wykonany jest jako stalowy, spawany z dolnym spalaniem o mocy 10 kW.

    0x01 graphic

    0x01 graphic
    - średnia eksploatacyjna sprawność wytwarzania ciepła dla kotła węglowego

    przyjmuję 0x01 graphic

    0x01 graphic
    - sprawność przesyłu ciepła

    przyjmuję 0x01 graphic

    0x01 graphic
    - sprawność emisji ciepła

    przyjmuję wartość normatywną 0x01 graphic

    0x01 graphic
    - sprawność regulacji

    przyjmuję 0x01 graphic

    0x01 graphic
    - współczynnik korygujący roczne zużycie ciepła z tytułu wewnętrznych i

    zewnętrznych zysków ciepła

    przyjmuję 0x01 graphic

    obliczam:

    0x01 graphic

    Koszt ogrzewania :

    Cena jednostkowa węgla : Cjw = 240 zł/t

    Wartość opałowa : Wd = 28000 kJ/kg

    Zużycie węgla : Zw = E [kJ] / Wd [kJ/kg] = 164210500 / 28000 = 5864 kg

    Koszt spalonego węgla 1407

    19. ZUŻYCIE ENERGII CHEMICZNEJ PALIWA DLA KOTŁA

    OPALANEGO GAZEM Z IEMNYM Gz 50

    0x01 graphic

    0x01 graphic
    - średnia eksploatacyjna sprawność wytwarzania ciepła dla kotła gazowego

    przyjmuję 0x01 graphic

    0x01 graphic
    - sprawność przesyłu ciepła

    przyjmuję 0x01 graphic

    0x01 graphic
    - sprawność emisji ciepła

    przyjmuję wartość normatywną 0x01 graphic

    0x01 graphic
    - sprawność regulacji

    przyjmuję 0x01 graphic

    0x01 graphic
    - współczynnik korygujący roczne zużycie ciepła z tytułu wewnętrznych i

    zewnętrznych zysków ciepła

    przyjmuję 0x01 graphic

    obliczam:

    0x01 graphic

    Obliczam koszt ogrzewania :

    Cena jednostkowa gazu : Cjg = 0,5091 zł / Nm3

    Wartość opałowa gazu : Wd = 35000 kJ / Nm3

    Zużycie gazu : Zg = E[kJ] / Wd [kJ/kg] = 117713600 / 35000 = 3363,2 Nm3

    Koszt zużytego gazu : 1712

    20. ZUŻYCIE ENERGII CHEMICZNEJ PALIWA DLA KOTŁA

    OPALANEGO OLEJEM OPAŁOWYM LEKKIM

    0x01 graphic

    0x01 graphic
    - średnia eksploatacyjna sprawność wytwarzania ciepła dla kotła olejowego

    przyjmuję 0x01 graphic

    0x01 graphic
    - sprawność przesyłu ciepła

    przyjmuję 0x01 graphic

    0x01 graphic
    - sprawność emisji ciepła

    przyjmuję wartość normatywną 0x01 graphic

    0x01 graphic
    - sprawność regulacji

    przyjmuję 0x01 graphic

    0x01 graphic
    - współczynnik korygujący roczne zużycie ciepła z tytułu wewnętrznych i

    zewnętrznych zysków ciepła

    przyjmuję 0x01 graphic

    obliczam:

    0x01 graphic

    Koszt ogrzewania olejem opałowym

    Cena jednostkowa oleju : Cjo= 2,49 zł/kg

    Wartość opałowa : Wd = 42000 kJ/kg

    Zużycie oleju : Zo = E[kJ] / Wd [kJ/kg] = 121637400 / 42000 = 2896,12 kg

    Koszt zużytego oleju : 7211

    1 kWh = 3.6 MJ

    Lit. Polskie Normy oraz materiały uzyskane na wykładach „Zaopatrzenie w ciepło”

    http://www.e-petrol.pl/index.php/lpg/energialpg.html

    0x01 graphic

    7

    6

    5

    4

    3

    2

    1

    7

    6

    7

    6

    5

    4

    3

    2

    1

    1

    6

    5

    4

    3

    2



    Wyszukiwarka

    Podobne podstrony:
    Zapotrzebowanie na moc cieplną
    OCENA ODDZIAúYWANIA NA (AŞRODOWISKO egz inz, Studia, 1-stopień, inżynierka, Ochrona Środowiska, Ocen
    projekty budownictwo ogólne, Sezonowe zapotrzebowanie na ciepło do ogrzewania, Sezonowe zapotrzebowa
    kalkulator zapotrzebowanie na moc chłodniczą
    Składowanie na wysypiskach, Studia, 1-stopień, inżynierka, Ochrona Środowiska
    pwsz kalisz rozporzadz, inżynieria ochrony środowiska kalisz, a pwsz kalisz ioś, VI odzysk ciepla ob
    Proces inwestycyjny a decyzja środowiskowa, Studia, 1-stopień, inżynierka, Ochrona Środowiska, Ocena
    obliczenia7, inżynieria ochrony środowiska kalisz, Rok 1 IOS, Mechanika budowli, Mechanika budowli -
    sciaga na ustny, Studia, 1-stopień, inżynierka, Ochrona Środowiska, Geologia i gleboznawstwo
    Wpływ środowiska na życie i zdrowie człowieka, Studia, 1-stopień, inżynierka, Ochrona Środowiska
    Pytania na egzamin - BIOLOGIA, Studia, 1-stopień, inżynierka, Ochrona Środowiska
    Mb strtyt, inżynieria ochrony środowiska kalisz, Rok 1 IOS, Mechanika budowli, Mechanika budowli - p
    Zanieczyszczenia radioaktywne i ich wpływ na zdrowie człowieka, Studia, 1-stopień, inżynierka, Ochro
    pwsz kalisz Tabela nie ociepl, inżynieria ochrony środowiska kalisz, a pwsz kalisz ioś, V Budownictw
    obliczenia5, inżynieria ochrony środowiska kalisz, Rok 1 IOS, Mechanika budowli, Mechanika budowli -
    Wpływ zanieczyszczeń środowiska na zdrowie człowieka, Studia, 1-stopień, inżynierka, Ochrona Środowi

    więcej podobnych podstron
