W Y Ż S Z A	L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH				Nazwisko i imię
S Z K O Ł A M O R S K A w S Z C Z E C I N I E WYDZIAŁ MECHANICZNY	Nr ćw.	Temat ćwiczenia Zabezpieczenia nadmiarowo prądowe			Przemysław Kowalak Rok akad. 1997/98
Data wyk. ćwicz. 26.05.98	Data odd. spr. 02.06.98		Ocena	Podpis wykł.	Rok studiów II MA Zespół nr II

1. Zabezpieczenie nadprądowe zależne

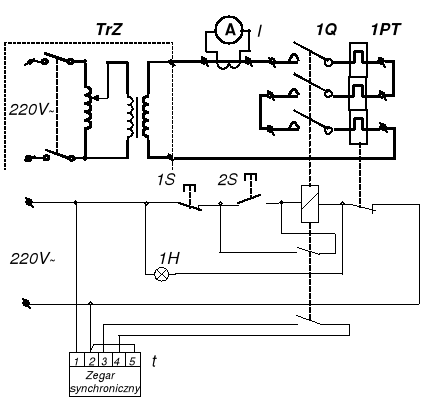

Przekaźnik termobimetalowy jest przykładem rozwiązania zabezpieczenia nadprądowego zależnego (czas działania zabezpieczenia jest zależny od wielkości natężenia prądu).

Tabela pomiarowa:

Lp.	I	T
	A	s
1	10.8	14.1
2	13.5	9.5
3	18	5.8
4	27	3.1
5	36	1.8
6	54	0.6
7	72	0.1

---
