BADANIE SILNIKÓW ASYNCHRONICZNYCH 3 - FAZOWYCH

1. Dane znamionowe silnika.

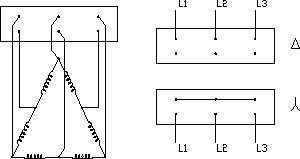

Typ silnika	PN	Un	In	Nn	cosfn
		kW	V	A	Obr/min	-
Δ	1,8	380	4,3	1415	0,8
* *	2,4	380	6,3	2850	0,9

2. Pomiar rezystancji stojana.

RS = 7,07

RT = 7,05

ST = 7,04

Rz = (7,07 + 7,05 + 7,04)/3

Rf = 10,5 Ω

3. Charakterystyka robocza silnika.

przy biegu jalowym

przy biegu jalowym

Lp	U1	I1	Pw1	Pw2	n	P1	cosf	∆Po	ΔPobc	ΔP	P2	η	P2/P2n
		V	A	W	W	Obr/min	W	-	W	W	W	W	-	-
1 2 3 4 5 6	405 405 405 405 405 405	3,25 5,6 5,1 4,3 5,1 4,6	88 232 208 176 208 188	-48 84 64 40 68 52	1497 1422 1434 1446 1428 1440	40 316 272 216 276 240	0,9 0,9 0,9 0,9 0,9 0,9	-292,7 -292,7 -292,7 -292,7 -292,7 -292,7	332,7 987,8 819,3 582,4 819,3 666,5	40 695,1 526,6 289,7 526,6 373,8	0 -379,1 -254,6 -73,7 -250,6 -133,8	0 -1,2 -0,9 -0,3 -0,9 -0,5	0 -0,2 -0,1 -0,03 -0,1 -0,05

BADANIE SILNIKA ASYNCHRONICZNEGO 1 - FAZOWEGO Z POMOCNICZĄ FAZĄ ROZRUCHOWĄ KONDENSATOROWĄ

1. Dane znamionowe silnika.

PN	Un	In	cosfn	n
kW	V	A	-	Obr/min
10	220	7,1	0,9	1430

2. Pomiar rezystancji fazy roboczej i fazy rozruchowej silnika.

Rezystancja fazy roboczej R1 [Ω]	Rezystancja fazy rozruchowej R2 [Ω]	R2/R1
3,4	6,5	1,9

3. Pomiar wpływu pojemności kondensatora na parametry pracy silnika.

Lp.	C[µF]	U[V]	I[A]	P[W]	cosf
1 2 3 4 5	30 15 40 20 45	220 220 220 220 220	4,7 5,1 4,8 4,8 4,9	42 32 60 34 70	0,9 0,9 0,9 0,9 0,9

4. Na podstawie danych z tabeli narysować wykresy:

1. I = f(C)

2. P = f(C)

3. cosf = f(C)

1

Badanie silników asynchronicznych

---
