Politechnika Lubelska
|
|||
Laboratorium Elektrotermii |
Ćwiczenie nr 3 |
||
|
Semestr VIII |
Grupa |
Rok akademicki 2009/2010 |
Temat: Badanie indukcyjnych układów grzejnych z polem magnetycznym poprzecznym. |
Data wykonania ćwiczenia:
|
Badanie wzbudników jarzmowych:
- schemat pomiarowy:
- tabela pomiarowa:
Płyta |
U1 |
I1 |
P1 |
R1 |
es2 |
Φ |
B |
ΔPCu |
ΔPrdz. |
P2 |
Rw |
cosΦ1 |
- |
V |
A |
W |
Ω |
V |
Wb |
T |
W |
W |
W |
Ω |
- |
STAL |
170 155 145 |
10 9 8 |
800 680 600 |
17 17,2 18,13 |
9,54 9,06 8,46 |
0,0017 0,0016 0,0015 |
0,68 0,64 0,6 |
36,5 29,57 23,36 |
5,54 5,02 4,62 |
757,96 645,41 572,02 |
7,58 7,97 8,94 |
0,57 0,59 0,52 |
|
130 |
7 |
480 |
18,57 |
7,79 |
0,0014 |
0,56 |
17,89 |
4,13 |
457,98 |
9,35 |
0,53 |
|
115 103 87 70 50 20 |
6 5 4 3 2 1 |
400 280 200 140 80 40 |
19,17 20,6 21,75 23,33 25 20 |
7,16 6,4 5,59 4,64 3,51 2,16 |
0,0013 0,0012 0,001 0,0008 0,0006 0,0004 |
0,52 0,48 0,4 0,32 0,24 0,16 |
13,14 9,13 5,84 3,29 1,46 0,37 |
3,56 3,13 2,64 1,98 1,52 0,88 |
383,3 267,74 191,52 134,73 77,02 38,75 |
10,65 10,71 11,97 14,97 19,26 38,75 |
0,58 0,54 0,57 0,67 0,8 2 |
ALUM. |
91 86 75 65 56 47 38 28 15 5 |
10 9 8 7 6 5 4 3 2 1 |
125 105 85 65 50 35 25 15 7,5 5 |
9,1 9,56 9,38 9,29 9,33 9,4 9,5 9,33 7,5 5 |
0,9 0,8 0,7 0,61 0,52 0,43 0,34 0,25 0,16 0,08 |
0,00016 0,00014 0,00013 0,00011 0,00009 0,00008 0,00006 0,00005 0,00003 0,00001 |
0,064 0,056 0,052 0,044 0,036 0,032 0,024 0,02 0,012 0,004 |
36,5 29,57 23,36 17,89 13,14 9,13 5,84 3,29 1,46 0,37 |
0,33 0,31 0,29 0,27 0,25 0,24 0,23 0,21 0,19 0,17 |
88,17 75,12 61,35 46,84 36,61 25,63 18,93 11,5 5,85 4,46 |
0,88 0,93 0,96 0,96 1,02 1,03 1,18 1,28 1,46 4,46 |
0,14 0,14 0,14 0,14 0,15 0,15 0,16 0,18 0,25 1 |

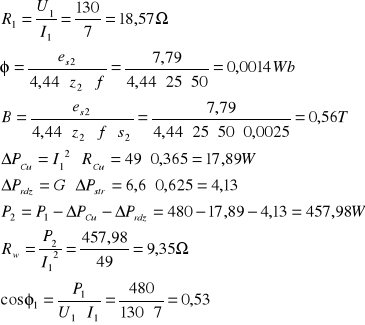

- przykładowe obliczenia (dla stali - pomiar nr 4):
- charakterystyki (dla stali):
- charakterystyki (dla aluminium):
Badanie wzbudników kolumnowych:
a) WZBUDNIK ZASILANY TRÓJFAZOWO:

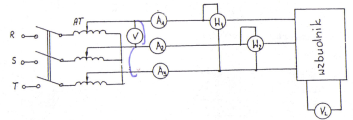

- schemat pomiarowy:
- tabela pomiarowa:
U1 |
I1R |
I1S |
I1T |
Iśr. |
Pw1 |
Pw2 |
P1 |
cosΦ |
ΔPCu |
ΔPrdz. |
R1R |
R1S |
R1T |
es |
Φ |
B |
P2 |
V |
A |
A |
A |
A |
W |
W |
W |
- |
W |
W |
Ω |
Ω |
Ω |
V |
Wb |
T |
W |
50 60 70 80 90 |
0,3 0,35 0,43 0,5 0,6 |
0,28 0,3 0,35 0,44 0,53 |
0,33 0,33 0,4 0,48 0,58 |
0,3 0,33 0,39 0,47 0,57 |
7,5 10 15 20 27,5 |
25 25 40 55 75 |
32,5 35 55 75 102,5 |
2,17 1,79 2,01 1,99 2,01 |
0,1 0,12 0,18 0,25 0,37 |
1 1,05 1,1 1,4 1,6 |
166,67 171,43 164,71 160 150 |
181,82 200 200 182,86 171,43 |
153,85 184,62 175 168,42 156,52 |
0,63 0,66 0,8 0,93 1,08 |
0,00028 0,0003 0,00036 0,00042 0,00049 |
0,14 0,15 0,18 0,21 0,24 |
31,4 33,83 53,72 73,35 100,53 |
100 |
0,69 |
0,6 |
0,65 |
0,65 |
35 |
100 |
135 |
2,09 |
0,48 |
2 |
145,45 |
166,67 |
153,85 |
1,2 |
0,00054 |
0,27 |
132,52 |
110 120 130 140 |
0,78 0,9 1 1,13 |
0,68 0,8 0,91 1,03 |
0,73 0,85 0,96 1,08 |
0,73 0,85 0,96 1,08 |
40 50 60 70 |
120 160 200 240 |
160 210 260 310 |
2,01 2,06 2,09 2,06 |
0,6 0,83 1,06 1,33 |
2,2 2,4 2,8 3,1 |
141,94 133,33 130 124,44 |
162,96 150 142,47 136,59 |
151,72 141,18 135,06 130,23 |
1,31 1,46 1,59 1,72 |
0,00059 0,00066 0,00072 0,00077 |
0,3 0,33 0,36 0,39 |
157,2 206,77 256,14 305,57 |

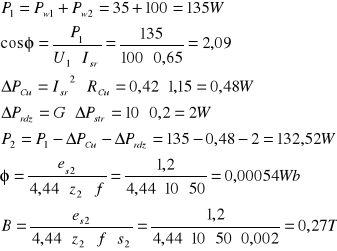

- przykładowe obliczenia (dla pomiaru nr 6):
- charakterystyki:
b) WZBUDNIK ZASILANY JEDNOFAZOWO:
- schemat pomiarowy:
- tabela pomiarowa:
U1 |
I1 |
P1 |
ΔPCu |
ΔPrdz. |
es |
Φ |
B |
cosΦ |
P2 |
V |
A |
W |
W |
W |
V |
Wb |
T |
- |
W |
50 70 90 110 130 150 170 190 220 250 |
0,4 0,58 0,78 1,02 1,25 1,55 1,85 2,15 2,65 3,1 |
10 25 45 70 110 160 200 270 380 530 |
0,18 0,39 0,69 1,19 1,79 2,76 3,94 5,32 8,08 11,05 |
0,2 0,25 0,5 0,55 0,75 0,9 1 1,1 1,3 1,5 |
0,208 0,3 0,395 0,483 0,569 0,65 0,729 0,809 0,922 1,03 |
0,000094 0,00014 0,00018 0,00022 0,00026 0,00029 0,00033 0,00036 0,00042 0,00046 |
0,047 0,068 0,089 0,11 0,13 0,15 0,16 0,18 0,21 0,23 |
0,5 0,62 0,64 0,62 0,68 0,69 0,64 0,66 0,65 0,68 |
9,62 24,36 43,81 68,26 107,46 156,34 195,06 263,58 370,62 517,45 |

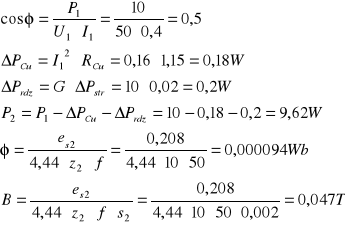

- przykładowe obliczenia (dla pomiaru pierwszego):
- charakterystyki:
Wnioski:
Z powyższych pomiarów i wykonanych obliczeń wynika, że ćwiczenie zostało wykonane w sposób prawidłowy, zgodny z zaleceniami prowadzącego laboratoria. Z otrzymanych pomiarów można wywnioskować, że dla wzbudników kolumnowych zasilanych trójfazowo wielkość mocy jest odpowiednio większa niż dla zasilania jednofazowego, jak również innych wielkości potrzebnych do sporządzenia charakterystyki. Co do samych charakterystyk - pokrywają się one z założeniami teoretycznymi, niewielkie odstępstwa wynikają z błędu pomiaru oraz aparatury pomiarowej.
