Politechnika Lubelska		Laboratorium Techniki Wysokich Napięć
w Lublinie		Ćwiczenie Nr 4
Nazwisko: Bojarski Pyś Kamola Janiec	Imię: Cezary Piotr Krzysztof Piotr		Semestr VI	Grupa ED 6.3	Rok akad. 1996/97
Temat: Badanie wytrzymałości powietrza napięciem 50Hz przy różnych układach elektrod.				16.05.97	Ocena

1. Warunki atmosferyczne

Ciśnienie powietrza : p=757 mmHg

Temperatura powietrza : T=297 K

Względna wilgotność powietrza : =55 %

Wilgotność bezwzględna powietrza w stanie nasycenia : wn=21,8 g/m3

Względna gęstość powietrza :

Współczynnik poprawkowy :

Przekładnia transformatora :

2. Iskiernik sworzniowy

2.1 Schemat układu pomiarowego

At - Autotransformator regulacyjny

Tp. - Transformator probierczy

I - Iskiernik sworzniowy

R - Opornik ograniczający prąd przeskoku oraz stromość fali udarowej

V - Woltomierz

2.2 Wyniki pomiarów i obliczeń

OZNACZENIA:

a - odległość między elektrodami

U10 - napięcie ulotu wskazywane przez woltomierz

U10s - średnie napięcie ulotu

Uon - napięcie ulotu w warunkach normalnych

U1p - napięcie przeskoku odczytane na woltomierzu

U1pn - średnie napięcie przeskoku

Upn - napięcie przeskoku w warunkach normalnych

Tabela:

a [cm]	U10 [V]	U10s [V]	U0n [kV]	U1p [V]	U1ps [V]	Upn [kV]
2	100	101,3	27,6	100	101,3	27,6
	104			104
	100			100
4	148	143,3	39,1	148	143,3	39,1
	140			140
	142			142
6	148	148,0	40,4	148	148,0	40,4
	148			148
	148			148
8	156	162,7	44,4	204	204,0	55,6
	168			204
	164			204

PRZYKŁAD OBLICZEŃ:

3. Układ walców współosiowych

3.1 Schemat układu pomiarowego

At - Autotransformator regulacyjny

Tp. - Transformator probierczy

E - Badany układ elektrod (układ walców współosiowych)

R - Opornik ograniczający prąd przeskoku oraz stromość fali udarowej

V - Woltomierz

3.2 Wyniki pomiarów i obliczeń

OZNACZENIA:

R - promień elektrody zewnętrznej

r - promień elektrody wewnętrznej

a - odległość między elektrodami

U10 - napięcie ulotu wskazywane przez woltomierz

U10s - średnie napięcie ulotu

Uon - napięcie ulotu w warunkach normalnych

Eo - natężenie pola elektrycznego odpowiadającego napięciu ulotu

U1p - napięcie przeskoku odczytane na woltomierzu

U1pn - średnie napięcie przeskoku

Upn - napięcie przeskoku w warunkach normalnych

Tabela:

R [cm]	r [cm]	a [cm]	U10 [V]	U10s [V]	U0n [kV]	Eo	U1p [V]	U1ps [V]	Upn [kV]
3,75	0,10	3,65	96	96,0	26,2	43,1	136	135,3	36,9
			92				134
			100				136
3,75	0,15	3,60	80	76,0	20,7	39,2	92	88,0	24,0
			72				84
			76				88
3,75	0,25	3,50	84	84,0	22,9	35,3	88	88,0	24,0
			84				88
			84				88
3,75	0,40	3,35	96	97,3	26,5	32,5	100	101,3	27,6
			98				104
			98				100

Tabela (cd.)

R [cm]	r [cm]	a [cm]	U10 [V]	U10s [V]	U0n [kV]	Eo	U1p [V]	U1ps [V]	Upn [kV]
3,75	0,60	3,15	104	108,0	29,5	30,5	104	108,0	29,5
			108				108
			112				112
3,75	1,00	2,75	112	113,3	30,9	28,6	112	113,3	30,9
			108				108
			120				120
3,75	1,25	2,50	112	117,3	32,0	27,9	112	117,3	32,0
			120				120
			120				120
3,75	1,75	2,00	104	100,0	27,3	26,9	104	100,0	27,3
			96				96
			100				100
3,75	2,50	1,25	64	66,0	18,0	26,1	64	66,0	18,0
			66				66
			68				68

PRZYKŁAD OBLICZEŃ:

Wnioski:

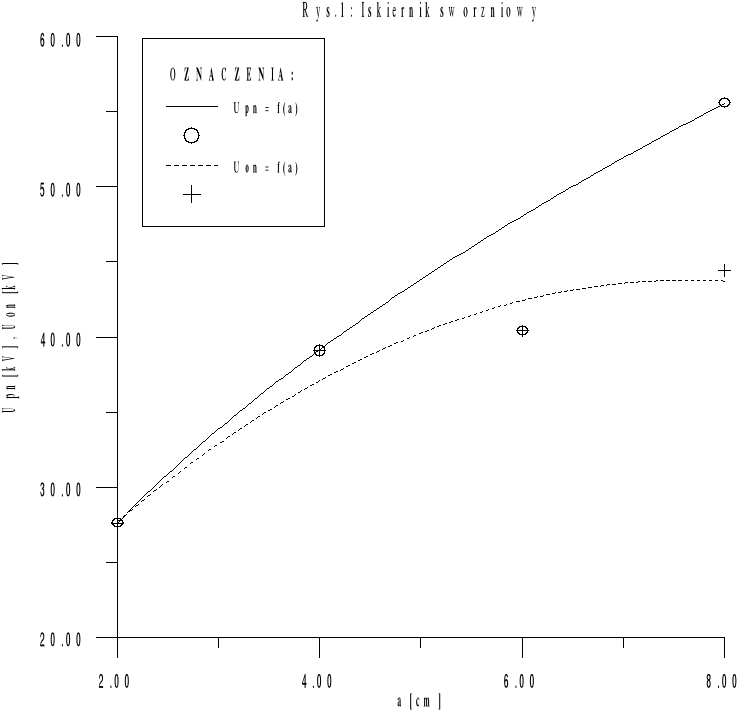

Wymagane wykresy dla iskiernika sworzniowego przedstawiono na rys.1. Przebieg wykresów jest zgodny ze spodziewanym, co świadczy o prawidłowym przebiegu pomiarów. Można zauważyć, że wytrzymałość iskiernika sworzniowego jest zbliżona do wytrzymałości układu ostrze-ostrze. Pomiary wykonano tylko dla czterech odległości, ponieważ później wytrzymałość układu wzrosła powyżej 60 kV (tzn. najwyższego możliwego do uzyskania napięcia).

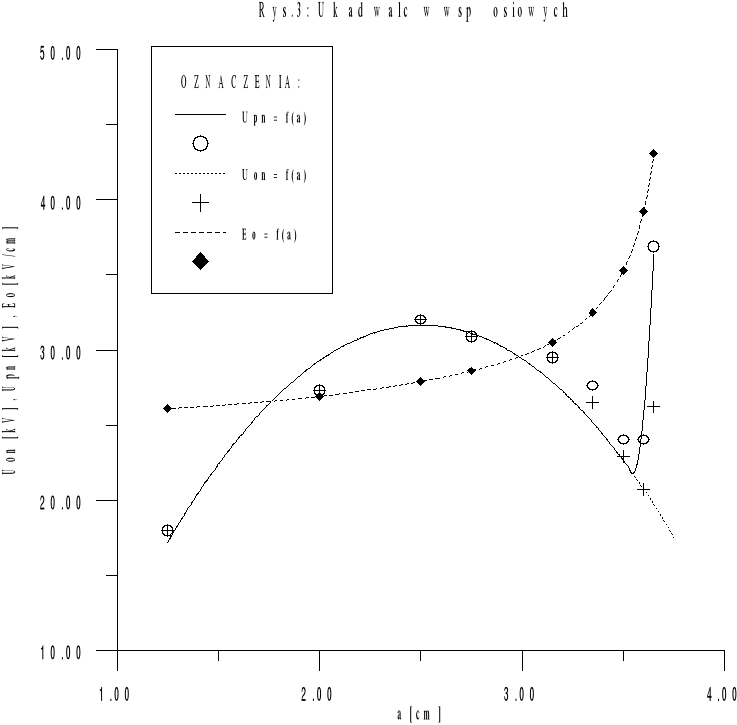

Dla układu walców współosiowych wymagane wykresy przedstawiono na rys.2. Dla a=3,65 cm nastąpił wzrost napięcia ulotu U0n co jest sprzeczne z teorią. Najprawdopodobniej błąd ten wynika z niewłaściwego uchwycenia momentu rozpoczęcia się wyładowań spowodowanego zbyt silnym oświetleniem sali. Przebieg wykresów jest zgodny ze spodziewanym, co świadczy o prawidłowym przebiegu pomiarów. Należy pamiętać, że natężenie pola E0 zostało podane w
.

Rys.2: Układ walców współosiowych

---
