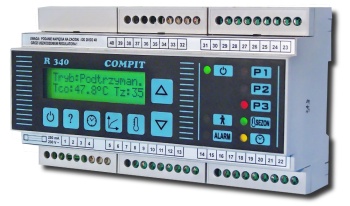

Pogodowy regulator kotła węglowego z podajnikiem

Dane techniczne Zasilanie ~220V ±25% 4VA. Wymiary: 9 x wyłącznik typu S191 Waga 0.4 kg Klawiatura membranowa. Rozdzielczość pomiaru temperatury 0.2°C. Wejścia pomiarowe. Czujniki temperatury typu Pt-1000. Maksymalna długość przewodów do czujnika : 100m (0,5mm²) Wyświetlacz typu LCD alfanumeryczny podświetlany 2x16 znaków. Obudowa na szynę DIN ułatwiająca montaż w szafkach elektrotechnicznych. 7 wyjść przekaźnikowych ~220V max 2A, normalnie rozwarte, niespolaryzowane interfejs komunikacyjny RS-485

ZASTOSOWANIE:

Sterowanie pracą kotła węglowego z podajnikiem ślimakowym, z algorytmem pogodowym (temperatura zadana jest zmieniana w funkcji temperatury zewnętrznej), dodatkowo steruje nagrzewaniem zasobnika ciepłej wody użytkowej oraz mieszaczem dwu-,trój- lub czterodrogowym. Wbudowany zegar elektroniczny pozwala na ustawianie okresów pracy z obniżoną temperaturą zadaną. Zegar posiada dwa zestawy nastaw odzielnie dla dni poniedziałek-piątek i dla dni sobota-niedziela.

Wyjścia: Przy pomocy wbudowanych przekaźników regulator załącza: podajnik ślimakowy, wentylator nadmuchowy, pompę obiegową CO, pompę ładującą CWU, mieszacz trójstawny i sygnalizację awarii. Po dołączeniu dodatkowego modułu R320.E5 może sterować podajnikiem pomocniczym. Wszystkie wyjścia są nie spolaryzowane.

Wejścia: Mierzone temperatury: zewnętrzna, kotła, zasobnika CWU, mieszacza, podajnika węgla. Regulator dokonuje pomiarów za pomocą pięciu czujników PT-1000, odczytuje także stan wejścia termostatowego i wejścia fotokomórki kasowania dosypywania węgla przez podajnik pomocniczy. Czujnik podajnika ma na celu zabezpieczenie przed cofnięciem płomienia wzdłuż podajnika. Po przekroczeniu temperatury granicznej podajnika następuje podanie węgla z czasem trzykrotnie dłuższym od zadanego czasu podawania węgla w trybie podtrzymanie. Do wejścia termostatowego można podłączyć dowolny termostat pokojowy, który posiada niespolaryzowane wyjście przekaźnikowe np.: Euroster. Rozwarcie powoduje obniżenie temperatury zadanej kotła. Podobnie dla wejścia fotokomórki rozwarcie kasuje dosypywanie węgla przez podajnik pomocniczy (PODAJNIK2).

Rys.1 przedstawia technologię układu pracy regulatora R328. Regulator steruje pracą podajnika, wentylatora, pompy CO, pompy CW i mieszaczem. Współpracując z modułem pomocniczym R320.E5 regulator może sterować pracą podajnika pomocniczego dosypującego paliwo z dużego zasobnika. Sterowanie drugim podajnikiem odbywa się na podstawie zliczania czasu wybierania paliwa z zasobnika kotła, oraz zaprogramowanych: czasie dosypywania z podajnika pomocniczego i czasie pracy z podajnika podstawowego. Praca podajnika pomocniczego może być przerywana zadziałaniem dodatkowej fotokomórki umieszczonej w podajniku podstawowym.

REALIZOWANE FUNKCJE:

Regulator relzuje sterowanie kotłem zależnie od aktualnego TRYBU PRACY. Możliwe są następujące tryby pracy: WYŁĄCZENIE, ROZPALANIE, PRACA, PRZEDMUCH, PODTRZYMANIE. Z trybu WYŁĄCZENIE regulator przechodzi do trybu ROZPALANIE po naciśnięciu przycisku ON/OFF. Po ponownym naciśnięciu przycisku ON/OFF regulator przechodzi do trybu PRACA. Z trybu PRACA po osiągnięciu temperatury zadanej regulator przechodzi do trybu PRZEDMUCH. Po zrealizowaniu przedmuchu natępuje przejście do cyklu PODTRZYMANIE. Po spadku temperatury kotła poniżej temperatury zadanej minus histereza regulator wraca do trybu PRACA. Jeśli temperatura kotła spadnie poniżej temperatury wyłączenia i utrzyma się poniżej tego poziomu przez czas zadany w parametrze Opóźnienie wyłączenia kotła nastąpi wejście w TRYB WYŁĄCZENIE. Naciśnięcie przycisku ON/OFF w trybie PRACA lub PODTRZYMANIE również spowoduje wejście w TRYB WYŁĄCZENIE.

Wentylator jest uruchamiany zawsze 5 sekund przed załączeniem podajnika w celu poprawienia spalania nowej porcji węgla. W trybie PRACA może pracować przez cały czas cyklu jeśli parametr t4 będzie miał większą wartość od parametru t1. W trybie PRZEDMUCH pracuje tylko wentylator przez czas zadany w parametrze t5. Po upłynięciu tego czasu regulator przechodzi do TRYBU PODTRZYMANIE.

Tryb ten jest bardzo podobny do TRYBU PRACA, lecz inne są czasy realizowanego cyklu.

Schematy:

Schemat wyprowadzeń regulatora R328

Schemat podłączenia modułu przekażników R320.E5 do regulatora R328, oraz schemat wyprowadzeń modułu E5

---
