SPR MRT, Politechnika Lubelska, Studia, sem III


Laboratorium metroligii

Wydział Elektrotechniki i Informatyki

Kierunek: Elektrotechnika

Imię i nazwisko:

Kamil Klepczuk

Łukasz głuszczak

Piotr Goławski

Semestr: 3

Grupa: 3.2

Rok akademicki:

2009/2010r.

Temat ćwiczenia: Pomiar mocy czynnej i biernej prądu trójfazowego.

Data ćwiczenia:

6.1.2010r

Ocena:

1 Cel ćwiczenia

Zapoznanie się z metodami pomiaru mocy czynnej w układach trójfazowych.

2 Pomiar mocy czynnej metodą trzech watomierzy:

2.1 Układ pomiarowy:

0x01 graphic

Rys 1 Układ pomiarowy do pomiaru mocy czynnej metodą trzech watomierzy.

2.2 Tabela wraz z wynikami pomiarów:

Lp

UAB

UBC

UCA

I1

I2

3

PA

PB

PC

P

[V]

[V]

[V]

[I]

[I]

[I]

[W]

[W]

[W]

[W]

1

400

400

400

3,7

3,6

3,75

860

836

865

2561

2

400

400

400

1,6

1,55

1,75

170

160

190

520

3

400

400

400

1,45

1,5

1,5

0

0

0

0

Do pomiaru mocy czynnej w układzie trójfazowym niesymetrycznym można zastosować trzy watomierze , przy czym każdy z nich mierzy mocy odpowiednio w fazie A, B, C. Cewki prądowe watomierzy należy włączyć do przewodów fazowych, a cewki napięciowe na napięcie fazowe. Metodę trzech watomierzy można więc zastosować pod warunkiem istnienia przewodu neutralnego.

2.3 Obliczenia:

0x01 graphic

3 Pomiar mocy biernej metodą trzech watomierzy:

3.1 Układ pomiarowy:

0x01 graphic

Rys 2 Układ pomiarowy do pomiaru mocy biernej metodą trzech watomierzy.

3.2 Tabela wraz z wynikami pomiarów:

Lp

UAB

UBC

UCA

I1

I2

3

QA

QB

QC

Q

[V]

[V]

[V]

[I]

[I]

[I]

[W]

[W]

[W]

[W]

1

400

400

400

3,35

3,5

3,8

35

35

46

116

2

400

400

400

1,55

1,55

1,8

340

315

350

1005

3

400

400

400

1,45

1,5

1,5

340

345

340

1025

W układzie trójfazowym można mierzyć moc bierną watomierzami jednofazowymi, stosując identyczny układ pomiarowy, jak przy pomiarze mocy czynnej prądu trójfazowego watomierzami jednofazowymi. Aby wiec uzyskać wskazania miernika proporcjonalne do biernej należy osiągnąć równość: 0x01 graphic
lub inaczej 0x01 graphic
. W praktyce uzyskuje się tę zależność opóźniając prąd w cewce napięciowej miernika o 90owzględem napięcia, stosuje się w tym momencie Hummala. Ponieważ prąd cewki napięciowej watomierza jest w fazie z napięciem, to w celu opóźnienia tego prądu o 90o przykłada się do napięcie opóźnione o 90o względem tego napięcia które jest brane przy pomiarze mocy czynnej.

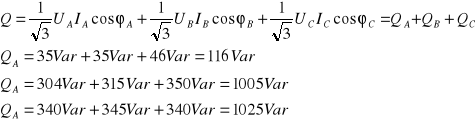

3.3 Obliczenia:

0x01 graphic

4. Pomiar mocy czynnej metodą dwóch watomierzy:

4.1 Układ pomiarowy:

0x01 graphic

Rys 3 Układ pomiarowy do pomiaru mocy czynnej metodą dwóch watomierzy.

4.2 Tabela wraz z wynikami pomiarów:

Lp

UAB

UBC

UCA

I1

I2

3

PB

PC

P

[V]

[V]

[V]

[I]

[I]

[I]

[W]

[W]

[W]

1

400

400

400

3,8

3,5

3,7

1180

1320

2500

2

400

400

400

1,45

1,5

1,5

280

290

570

3

400

400

400

1,65

1,6

1,7

0

0

0

4.3 Obliczenia:

P1=PB+PC=1180 W +1320 W =2500W

P2=PB+PC=280 W +290 W =570W

P3=PB+PC=0W

5. Pomiar mocy biernej metodą dwóch watomierzy:

5.1 Układ pomiarowy:

0x01 graphic

Rys 4 Układ pomiarowy do pomiaru mocy biernej metodą dwóch watomierzy.

5.2 Tabela wraz z wynikami pomiarów:

Lp

UAB

UBC

UCA

I1

I2

3

PB

PC

Q

[V]

[V]

[V]

[I]

[I]

[I]

[W]

[W]

[W]

1

400

400

400

3,9

3,4

3,9

-460

256

-119

2

400

400

400

1,55

1,5

1,8

-261

573

-834

3

400

400

400

1,45

1,5

1,5

563

46

884

5.3 Obliczenia:

Q1=(PB+PC)0x01 graphic
= -460Var +256Var =-119W

6 Wnioski:

Moc bierna krążąca w systemie elektroenergetycznym jest niezbędna do prawidłowego funkcjonowania wszystkich urządzeń indukcyjnych przyłączonych do sieci (transformatory, silniki indukcyjne) gdyż związana jest ona z wytwarzaniem pola magnetycznego w tych odbiornikach. Gwarantuje ona stabilność napięcia sieciowego. Z drugiej jednak strony, jej nadmiar jest szkodliwy, gdyż prąd płynący przez sieć do odbiornika jest proporcjonalny do mocy pozornej. Większe natężenie prądu oznacza większe straty mocy czynnej na oporności urządzeń zasilających i przewodach i konieczność użycia odpowiednio większych transformatorów. Dlatego duzi odbiorcy energii są rozliczani również z mocy biernej, ponadto mają zazwyczaj określony umownie minimalny dopuszczalny współczynnik mocy. Do zredukowania pobieranej mocy biernej, stosuje się lokalne jej kompensowanie, przez zastosowanie odpowiednio elementów indukcyjnych bądź pojemnościowych. W praktyce odbiorniki mają częściej charakter indukcyjny, niż pojemnościowy (np. silniki elektryczne), dlatego najczęściej elementami kompensującymi są kondensatory. W uproszczeniu można powiedzieć, że w skompensowanym odbiorniku moc bierna krąży pomiędzy jego elementami pojemnościowymi a indukcyjnymi, nie "wydostając się" do sieci energetycznej.
