PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA w Chełmie Instytut Nauk Technicznych i Lotnictwa Kierunek: Elektrotechnika III rok VI semestr |
|||
LABORATORIUM Z MASZYN ELEKTRYCZNYCH |
|||
Temat: Badanie prądnicy prądu stałego |
|||
Data wykonania ćwiczenia 01.06.2014 |
Zespół II |
Ćwiczenie nr 3 |
Podpis |
Cel ćwiczenia
Celem ćwiczenia jest poznanie właściwości i podstawowych charakterystyk prądnicy prądu stałego przy pracy w charakterze prądnicy obcowzbudnej, bocznikowej i szeregowo - bocznikowej.
Oględziny i dane znamionowe zespołu maszynowego
Przed przystąpieniem do pomiarów zapoznaliśmy się z budową badanej maszyny oraz spisaliśmy dane znamionowe silnika napędowego. Podczas oględzin zespołu maszynowego zwróciliśmy uwagę na rodzaj oraz typ silnika napędzającego prądnicę i sposób pomiaru prędkości obrotowej. Zapoznaliśmy się z obsługą układu zasilającego silnik napędowy.
Dane:
Silnik nadprądowy
moc wyjściowa: 1,7 kW,
prąd: 11,4 A
prędkość maksymalna: 2000 obr/min
moment obrotowy: 11,5 Nm
Prądnica prądu stałego
moc wyjściowa: 1,2 kW
napięcie wyjściowe: 230 W
prąd twornika: 5,2 A
prąd wzbudzenia: 0,36 A
prędkość obrotowa: 1450 obr/min
Rezystancje uzwojeń pomierzone metodą techniczną w temp. otoczenia t0 = 22°C
rezystancja uzwojenia wzbudzającego bocznikowego: RE1E2 = 434,3 Ω
rezystancja uzwojenia wzbudzającego szeregowego: R01-02 = 0,226 Ω
rezystancja uzwojenia twornika: Ra = 2,89 Ω
rezystancja uzwojenia komutacyjnego: Rk = 1,76 Ω
Rezystancja przejścia szczotka - komutator (łącznie z rezystancją szczotek) przy znamionowym prądzie twornika: Rp = 0,24 Ω
Całkowita rezystancja obwodu twornika (z uwzgl. rezystancji przejścia i rezystancji szczotek) przy znamionowym prądzie twornika: R1B1-2B2 = Ra + Rk + Rp = 4,89 Ω
Pomiary charakterystyki biegu jałowego
Układy połączeń do wyznaczania charakterystyki biegu jałowego przy czynnym uzwojeniu bocznikowym oraz szeregowym są przedstawione na rys.1 i rys.2.

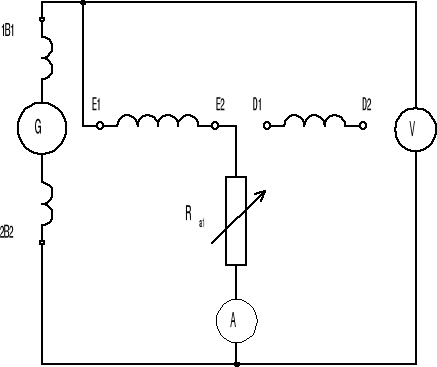

Rys.1. Układ połączeń do wyznaczania charakterystyki biegu jałowego przy czynnym uzwojeniu bocznikowym
Rys.2. Układ połączeń do wyznaczania charakterystyki biegu jałowego przy czynnym uzwojeniu szeregowym
Tabela 1. Wyniki pomiarów
n = nN = 1450 obr/min |
|||||
Lp. |
gałąź dolna |
gałąź górna |
czynne uzwojenie |
||
|
If |
U0 |
If |
U0 |
|
|
A |
V |
A |
V |
|
1. |
0 |
15,0 |
0,40 |
290,0 |
bocznikowe |
2. |
0,040 |
60,0 |
0,38 |
285,0 |
|
3. |
0,100 |
120,0 |
0,34 |
272,5 |
|
4. |
0,150 |
172,5 |
0,30 |
260,0 |
|
5. |
0,200 |
209,0 |
0,25 |
240,0 |
|
6. |
0,300 |
255,0 |
0,20 |
215,0 |
|
7. |
0,330 |
266,0 |
0,15 |
182,5 |
|
8. |
0,350 |
272,0 |
0,12 |
150,0 |
|
9. |
0,375 |
280,0 |
0,08 |
110,0 |
|
10. |
0,40 |
285,0 |
0,04 |
65,0 |
|
11. |
0,42 |
295,0 |
0 |
15,0 |
|
1. |
0 |
15,0 |
5,0 |
45,0 |
szeregowe |
2. |
1,20 |
20,0 |
3,9 |
40,0 |
|
3. |
2,0 |
25,0 |
2,9 |
33,5 |
|
4. |
3,0 |
31,0 |
2,0 |
27,5 |
|
5. |
4,0 |
37,5 |
0,9 |
20,0 |
|
6. |
5,0 |
43,5 |
0 |
15,0 |
|
7. |
6,1 |
50,0 |
|
|
|
Charakterystyki biegu jałowego przy czynnym uzwojeniu:
szeregowym bocznikowym
Obserwowanie procesu samowzbudzenia się
Układ połączeń do obserwacji procesu samowzbudzenia się prądnicy bocznikowej zostaje przedstawiony na rys. 3.
Rys.3. Układ połączeń do pomiarów samowzbudnej prądnicy bocznikowej
Wzbudzenie
U = 140 V
I = 0,1 A
— Rzeczywista wartość rezystancji krytycznej.
Pomiary charakterystyk zewnętrznych

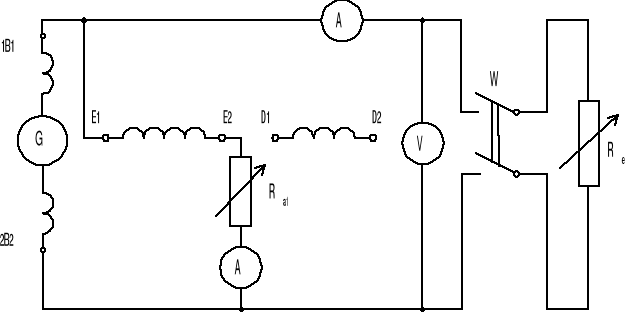

Rys.4. Układ połączeń do wyznaczania charakterystyki zewnętrznej prądnicy bocznkowej
Tabela 2. Wyniki pomiarów
Lp. |
U |
Ia |
If |
Charakter pracy |
|
V |
A |
A |
|
1. |
250 |
0,28 |
0 |
bocznikowa |
2. |
237 |
0,27 |
1 |
|
3. |
225 |
0,25 |
2 |
|
4. |
210 |
0,24 |
3 |
|
5. |
192 |
0,22 |
4 |
|
6. |
169 |
0,19 |
5 |
|
7. |
160 |
0,18 |
5,2 |
|
1. |
250 |
0,28 |
0 |
obcowzbudna |
2. |
245 |
0,28 |
1 |
|
3. |
237 |
0,28 |
2 |
|
4. |
230 |
0,28 |
3 |
|
5. |
222 |
0,28 |
4 |
|
6. |
212 |
0,28 |
5 |
|
7. |
215 |
0,28 |
5,2 |
|
Wnioski
