Ćw. 2- Badanie pola elektromagnetycznego cewki cylindrycznej


POLITECHNIKA LUBELSKA

w LUBLINIE

LABORATORIUM

Ćwiczenie Nr 2

Nazwisko :

Gładyszewski

Grądzki

Jończyk

Imię :

Sławek

Marcin

Jakub

Semestr

IV

Grupa

E.D.4.4

Rok akadem.

1997/98

Temat ćwiczenia: Badanie pola

elektromagnetycznego cewki cylindrycznej

Data wykonania

27.02.98

Ocena:

Skalowanie sondy do pomiaru natężenia pola magnetycznego.

Natężenie pola magnetycznego w cewce rzeczywistej określona jest zależnością:

gdzie: natężenie w cewce długiej.

Długa cewka cylindryczna: l=4,95 cm; d=71,2 mm;

z=261; k=0,99

Stała sądy dla cewki dużej:

0x01 graphic
0x01 graphic

Schemat pomiarowy

Dla cewki małej: ks=351,8

Pomiar rozkładu natężenia pola magnetycznego wzdłuż osi podłużnej cewki.

l=49,5cm

d=71,1mm

k=0,99

z=261zw

I=4A

Lp.

x

Us

H

Lp.

X

Us

H

cm

mV

A/m

cm

mV

A/m

1

-1

0,5

193,35

27

26

5,4

2088,18

2

0

1,49

576,183

28

27

5,41

2092,047

3

1

2,17

839,139

29

28

5,41

2092,047

4

3

2,71

1047,957

30

29

5,42

2095,914

5

4

3,56

1376,652

31

30

5,43

2099,781

6

5

4,13

1597,071

32

31

5,43

2099,781

7

6

4,52

1747,884

33

32

5,46

2111,382

8

7

4,77

1844,559

34

33

5,44

2103,648

9

8

4,93

1906,431

35

34

5,44

2103,648

10

9

5,03

1945,101

36

35

5,43

2099,781

11

10

5,1

1972,17

37

36

5,41

2092,047

12

11

5,15

1991,505

38

37

5,4

2088,18

13

12

5,2

2010,84

39

38

5,39

2084,313

14

13

5,21

2014,707

40

39

5,38

2080,446

15

14

5,22

2018,574

41

40

5,35

2068,845

16

15

5,23

2022,441

42

41

5,31

2053,377

17

16

5,29

2045,643

43

42

5,31

2053,377

18

17

5,32

2057,244

44

43

5,26

2034,042

19

18

5,33

2061,111

45

44

5,19

2006,973

20

19

5,34

2064,978

46

45

5,1

1972,17

21

20

5,35

2068,845

47

46

4,99

1929,633

22

21

5,36

2072,712

48

47

4,77

1844,559

23

22

5,38

2080,446

49

48

4,55

1759,485

24

23

5,39

2084,313

50

49

4,09

1581,603

25

24

5,4

2088,18

51

50

3,54

1368,918

26

25

5,4

2088,18

52

51

2,77

1071,159

Cewka mała

l=20,2cm

d=71,2mm

k=0,95

z=101zw

I=4A

Lp.

x

Us

H

Lp.

x

Us

H

cm

mV

A/m

cm

mV

A/m

1

-

0,64

225,152

14

12

5,58

1963,044

2

0

1,27

446,786

15

13

5,59

1966,562

3

1

1,84

647,312

16

14

5,55

1952,49

4

2

2,44

858,392

17

15

5,5

1934,9

5

3

3,12

1097,616

18

16

5,41

1903,238

6

4

3,78

1329,804

19

17

5,32

1871,576

7

5

4,36

1533,848

20

18

5,17

1818,806

8

6

4,79

1685,122

21

19

4,85

1706,23

9

7

5,08

1787,144

22

20

4,48

1576,064

10

8

5,24

1843,432

23

21

3,84

1350,912

11

9

5,36

1885,648

24

22

3,16

1111,688

12

10

5,43

1910,274

25

23

2,29

805,622

13

11

5,45

1917,31

26

24

1,6

562,88

gdzie: H=ks*Us

Na podstawie pomiarów otrzymaliśmy rozkład natężenia pola magnetycznego H=f(x)

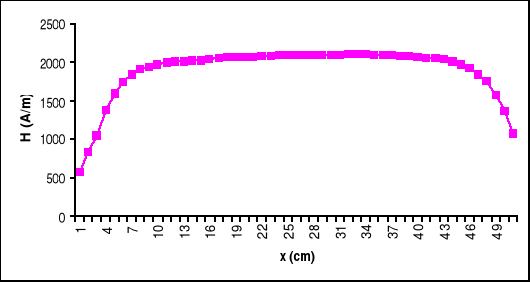

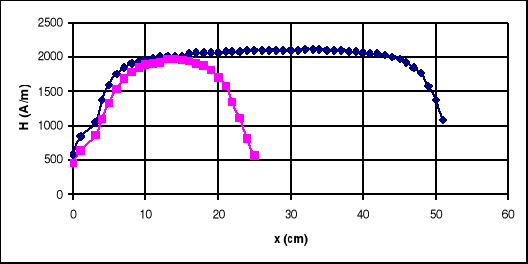

Rozkład natężenia pola magnetycznego w cewce długiej i krótkiej.

0x08 graphic

Wartość natężenia pola magnetycznego w centrum cewki

0x01 graphic

natomiast na brzegu cewki

-dla cewki długiej:

0x01 graphic

-dla cewki krótkiej:

0x01 graphic

Pomiar rozkładu natężenia pola magnetycznego wzdłuż osi poprzecznej cewki.

Cewka duża Cewka mała

y

Us

H

y

Us

H

[cm]

[mV]

[A/m.]

[cm]

[mV]

[A/m.]

0

5,46

2111,4

0

5,42

1906,8

0.5

5,58

2157,8

0.5

5,44

1913,8

1

5,53

2138,5

1

5,45

1917,3

1.5

5,52

2134,6

1.5

5,46

1920,8

2

5,61

2169,4

2

5,47

1924,3

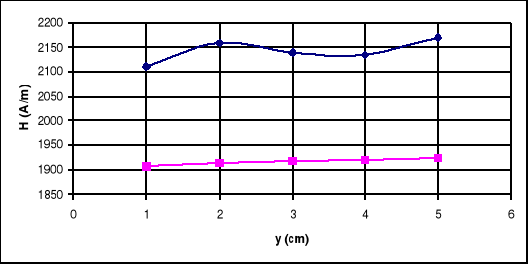

Rozkład natężenia w cewce wzdłuż osi poprzecznej

0x08 graphic

Pomiar rozkładu strumienia wzdłuż osi podłużnej cewki.

Lp.

x

Ezew

zew

Ewew

wew

Lp.

x

Ewew

wew

-

[cm]

[mV]

[Wb]

[V]

[Wb]

-

[cm]

[mV]

[Wb]

1

0

29,61

9,5

0,816

262,5

1

0

437

140,6

2

1

35

11,2

0,938

301,8

2

1

557

179,2

3

2

38,5

12,3

1,006

323,6

3

2

742

238,7

4

3

40,3

129

1,046

336,5

4

3

895

287,9

5

4

42,1

13,5

1,074

345,5

5

4

972

312,7

6

5

43,14

13,8

1,091

351

6

5

1026

330,1

7

6

44,09

14,1

1,110

357,1

7

6

1067

343,3

8

7

44,74

14,3

1,120

360,3

8

7

1110

357,1

9

8

44,86

14,4

1,133

364,5

9

8

1120

360,3

10

9

45,35

14,5

1,139

366,4

10

9

1122

361

11

10

45,84

14,7

1,143

367,7

11

10

1124

361,6

12

11

46,16

14,8

1,151

370,3

12

11

1121

360,6

13

12

46,31

14,9

1,154

371,2

13

12

1117

359,3

14

13

45,92

14,7

1,155

371,6

14

13

1106

355,8

15

14

46,24

14,8

1,165

374,8

15

14

1090

350,7

16

15

46,09

14,8

1,150

370,0

16

15

1072

344,9

17

16

46,32

14,9

1,160

373,2

17

16

1030

331,4

18

17

46,28

14,8

1,168

375,8

18

17

971

312,4

19

18

46,57

14,9

1,170

376,4

19

18

880

283,1

20

19

46,08

14,8

1,166

375,1

20

19

742

238,7

21

20

46,03

14,8

1,164

374,5

21

20

512

164,7

22

21

45,88

14,7

1,150

370,0

22

21

327

105,2

23

22

46,17

14,8

1,148

369,3

24

23

46,21

14,8

1,156

371,9

25

24

46,27

14,8

1,163

374,1

26

25

45,74

14,7

1,161

373,5

27

26

45,83

14,7

1,158

372,5

28

27

46,31

14,9

1,157

372,2

29

28

46,33

14,9

1,155

371,6

30

29

45,87

14,7

1,151

370,3

31

30

45,7

14,7

1,152

370,6

32

31

45,69

14,7

1,145

368,4

33

32

45,89

14,7

1,144

368

34

33

45,68

14,6

1,138

366,1

35

34

45,54

14,6

1,136

365,5

36

35

45,45

14,6

1,137

365,8

37

36

45,37

14,5

1,133

364,5

38

37

45,27

14,5

1,132

364,2

39

38

45,1

14,5

1,125

361,9

40

39

44,58

14,3

1,115

358,7

41

40

44,28

14,2

1,107

356,1

42

41

43,74

14,0

1,088

350

43

42

43,16

13,8

1,063

342

44

43

42,7

13,7

1,020

328,1

45

44

41,21

13,2

0,963

309,8

46

45

39,52

12,7

0,865

278,3

47

46

37

11,9

0,715

230

48

47

33,71

10,8

0,553

177,9

49

48

29,62

9,5

0,360

115,8

Cewka duża Cewka mała

Na podstawie tabelek wykreśliliśmy charakterystyki rozkładu strumienia f(x):

0x08 graphic

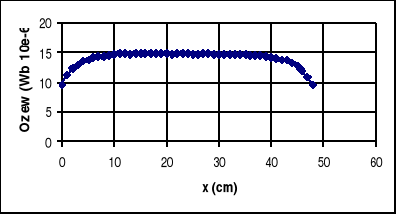

Charakterystyka Φzew=f(x) dla cewki dużej

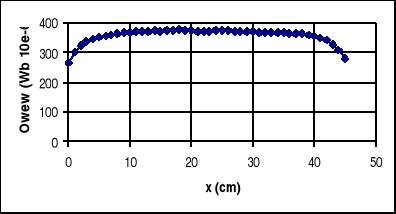

Charakterystyka Φwew=f(x) dla cewki małej

0x08 graphic

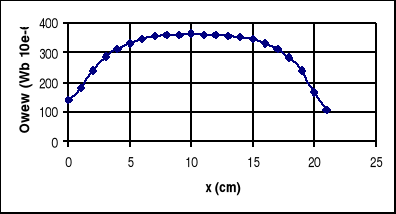

Charakterystyka Φwew=f(x) dla cewki małej

0x08 graphic

Strumień obliczaliśmy według wzoru:

Pomiar indukcyjności cewki.

Pomiary przeprowadzaliśmy na układzie przedstawionym na poniższym rysunku:

Cewka duża Cewka mała

Lp.

U

I

P.

L

Lp.

U

I

P.

L

-

V

A

W

μH

-

V

A

W

μH

1

3,2

6

15

1059,5

1

1,7

6

10

177,6

2

2,7

5

12,5

649,1

2

1,5

5

7,5

0

3

2,2

4

7,5

915,6

3

2

4

5

124,3

Wykonanie bilansu napięć magnetycznych

Bilans przeprowadzamy dla dłuższej z cewek

  1. Napięcie magnetyczne wewnętrzne:

W celu obliczenia Uw podzieliliśmy krzywą H=f(x) na odcinki ΔX=2cm

0x08 graphic

Hx*ΔX:

0x01 graphic

  1. Napięcie magnetyczne zewnętrzne

0x01 graphic

Wnioski

Pomiar rozkładu natężenia pola magnetycznego wzdłuż osi podłużnej cewki.

Dla obu cewek max. natężenia występuje w ich środkach i jest porównywalne. Natężenie maleje wraz z oddalaniem się od środka cewek i jest najmniejsze na ich końcach. Tak więc wielkość cewki nie ma wpływu na rozkład natężenia pola magnetycznego wzdłuż osi podłużnej.

Pomiar rozkładu natężenia pola magnetycznego wzdłuż osi poprzecznej cewki.

Natężenie to ma rozkład prawie stały dla obu cewek przy czym wartość natężenia dla cewki dużej jest większe.

Pomiar rozkładu strumienia wzdłuż osi podłużnej cewki.

W przypadku strumienia wewnętrznego dla obu cewek max. strumień jest w ich środku i ma porównywalną wartość. Wraz z oddalaniem się od środka strumień maleje przy czym na końcu cewki dużej wartość strumienia jest większa. Rozkład strumienia zewnętrznego jest podobny tzn. max strumień występuje w środku cewki, różnica polega tylko na tym że strumień ten osiąga dużo mniejsze wartości.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
