PROJEKT Z PRZEDMIOTU „MECHANIKA GRUNTÓW I GEOTECHNIKA”

DOKUMENTACJA GEOTECHNICZNA

POD BUDOWĘ ………

Opracował:………………………………

Grupa:……………………………………

Uniwersytet Zielonogórski - Instytut Inżynierii Środowiska

Zielona Góra, data

S p i s t r e ś c i

Część I - Opisowa

  1. Wstęp.

    1. Cel i zakres opracowania

    2. Zleceniodawca

    3. Wykorzystane materiały i literatura

  2. Informacje o terenie badań

    1. Właściciel terenu

    2. Lokalizacja terenu

    3. Stan zagospodarowania terenu

  3. Charakterystyka geograficzna terenu badań

    1. Położenie terenu w odniesieniu do podziału fizjograficznego Polski

    2. Budowa morfologiczna

    3. Hydrografia

  4. Wymagania techniczno-budowlane projektowanego obiektu (rodzaj obiektu, wielkość obiektu, ilość kondygnacji, rodzaj podpiwniczenia)

  5. Wykonany zakres badań

    1. Badania terenowe

    2. Badania laboratoryjne

  6. Rozpoznanie budowy geologicznej (rodzaj gruntów, geneza, wiek, układ warstw geologicznych, miąższość utworów)

  7. Opis warunków hydrogeologicznych (poziomy wodonośne, typy zwierciadła wód gruntowych, chemizm wód, ocena agresywności wody w stosunku do betonu)

  8. Ocena warunków geotechnicznych (warstwy geotechniczne i ich parametry, nośność podłoża)

  9. Prognoza wpływu projektowanej inwestycji na środowisko

  10. Oszacowanie zasobów złóż, jakie mogą być wykorzystane podczas realizacji inwestycji

  11. Wnioski (podłoże nośne, nienośne, warunki posadowienia i użytkowania obiektu)

Część II - Graficzna

Zał.1. Mapa dokumentacyjna (z zaznaczoną lokalizacją projektowanego obiektu, otworami badawczymi i liniami przekrojów geologiczno-inżynierskich)

Zał.2. Karty otworów wiertniczych

Zał.3. Karty sondowań

Zał.4. Tabelaryczne zestawienie wł. fizyczno-mechanicznych gruntów

Zał.5. Przekroje geologiczno-inżynierskie

KARTA OTWORU

0x01 graphic

Temat:

KARTA DOKUMENTACYJNA OTWORU WIERTNICZEGO

Zał.

Otwór numer:

Rzędna: m n.p.m. Data:

Woda

gruntowa

m p.p.t.

Miejsce pobrania próbki gruntu

Skala

1:100

m p.p.t.

Profil litologiczny

Opis rodzaju gruntu

Wilgotność naturalna

Liczba wałeczkowań

Stan gruntu

Stopień plastyczności

Stopień zagęszczenia

Uwagi: barwa' zaw. CaCO3, zaw. substancji organicznej …

__1.0

__2.0

__3.0

__4.0

__ 5.0

__ 6.0

Objaśnienia:


zw zwarty

pzw półzwarty

pl plastyczny

tpl twardoplastyczny

mpl miękkoplastyczny

ln luźny

szg średnio zagęszczony

zg zagęszczony

bzg bardzo zagęszczony

n.b. nie badano

s suchy

mw mało wilgotny

w wilgotny

nw nawodniony

m mokry

V▼ zwierciadło wody nawiercone

i ustabilizowane

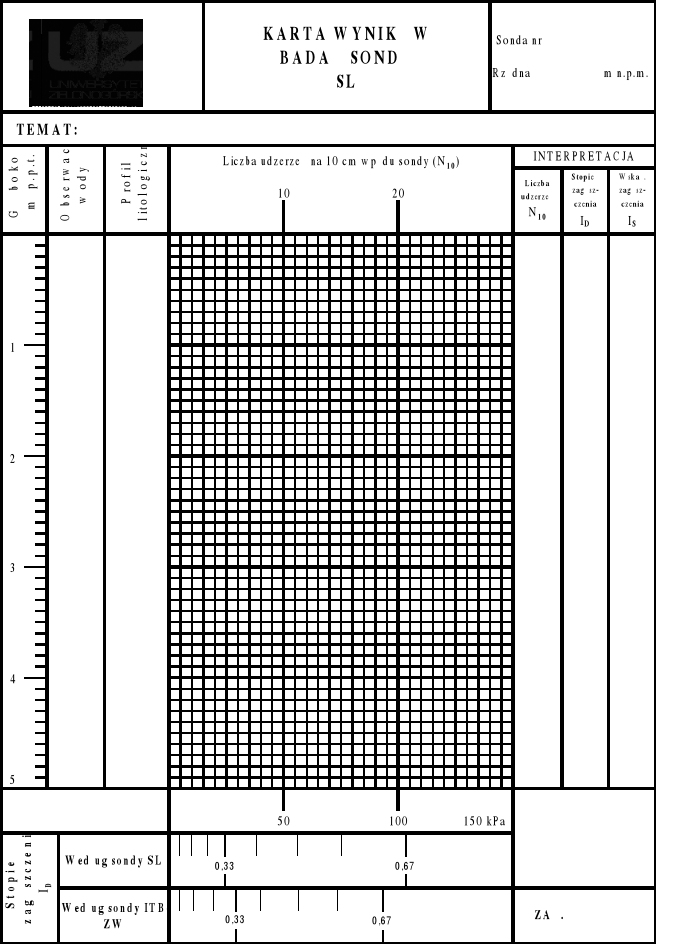

KARTA SONDOWANIA

0x01 graphic


TABELARYCZNE ZESTAWIENIE WŁAŚCIWOSCI FIZYCZNO-MECHANICZNYCH GRUNTÓW

Stratygrafia

Opis litologiczno-genetyczny gruntu

Nr warstwy geotechnicznej

Symbol gruntu

wg PN-86/B-02480

Stan gruntu

Wilgotność

naturalna

Gęstość

objętościowa

Spójność

Kąt tarcia

wewnętrznego

Edometryczny

moduł ściśliwości

Moduł odkształc.

Wytrzymałość

na ścinanie

Współczynnik

filtracji

Zawartość

części organicznych

Stopień

zagęszczenia

Stopień

plastyczności

pierwotnej

wtórnej

pierwotnej

wtórnej

ID

IL

Wn

%

ρ

tm-3

cu

kP

φu

o

Mo

MPa

M

MPa

Eo

MPa

E

MPa

τf

kPa

k

m/h

IoM

%
