Politechnika Częstochowska Instytut Telekomunikacji i Kompatybilności Elektromagnetycznej
Wydział Elektryczny		Zakład Metrologii i Diagnostyki Laboratorium Podstaw Miernictwa i Elektroniki			Rok akad. 2014/2015
Grupa dziekańska 2								specjalność
Skład sekcji Wilczak Bartłomiej Ząbek Mariusz Sitarczyk Łukasz	Ocena	Rok studiów Drugi		Ćwicz. Nr 4 Pomiary napięć stałych
							Semestr trzeci
							Sekcja
Data wykonania ćwiczenia 11.01.2015			Data oddania sprawozdania			Uwagi

1. Cel ćwiczenia.

2. Schematy pomiarowe - rzeczywiste.

3. Tabele wyników pomiarów.

4. Obliczenia.

5. Wykresy.

6. Spis przyrządów pomiarowych (rodzaj, typ, używany zakres, numer fabryczny lub inwentarzowy.....).

7. Wnioski.

1.Cel ćwiczenia.

Celem ćwiczenia jest wykonanie pomiarów prądów przemiennych z jednoczesnym wykorzystaniem dwóch amperomierzy o różnych zakresach pomiarowych z użyciem przekładnika prądowego jak również bez niego.

2.Schematy pomiarowe

1. Schemat połączeń pomiaru prądów przemiennych z wykorzystaniem różnych typów amperomierzy

2. Schemat układu pomiaru prądu przemiennego amperomierzem z przekładnikiem

3. Tabele pomiarowe

1. Tabela do układu pierwszego

Lp.	I1	I2	ΔI	δI	UWAGI
		A	A	A		%
1	2	2	0	0		IA1=3A IA2=2A
2	1,9	1,9	0	0
3	1,8	1,8	0	0
4	1,7	1,7	0	0
5	1,6	1,6	0	0
6	1,5	1,5	0	0
7	1,4	1,4	0	0
8	1,3	1,3	0	0
9	1,2	1,2	0	0
10	1,1	1,1	0	0
11	1	1	0	0
12	0,85	0,9	0,05	5,88232941
13	0,8	0,8	0	0
14	0,7	0,7	0	0
15	0,6	0,6	0	0

ΔI oblicza się wg wzoru I₂ - I_1. A więc jest to różnica między odczytanymi. wskazaniami amperomierzy

2. Tabela do układu drugiego

4.Wykresy

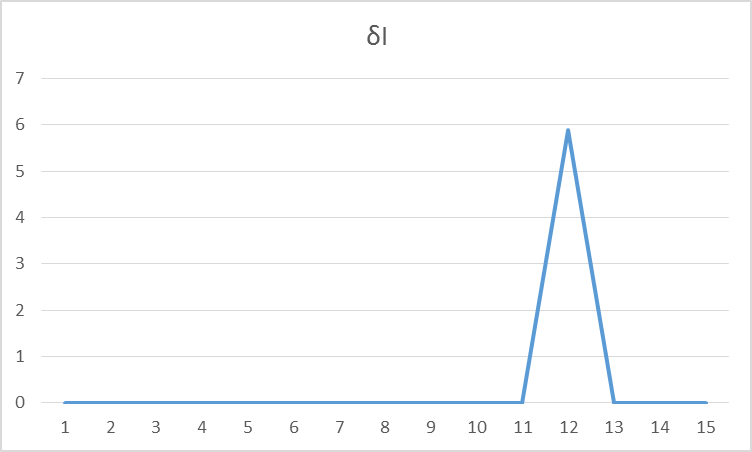

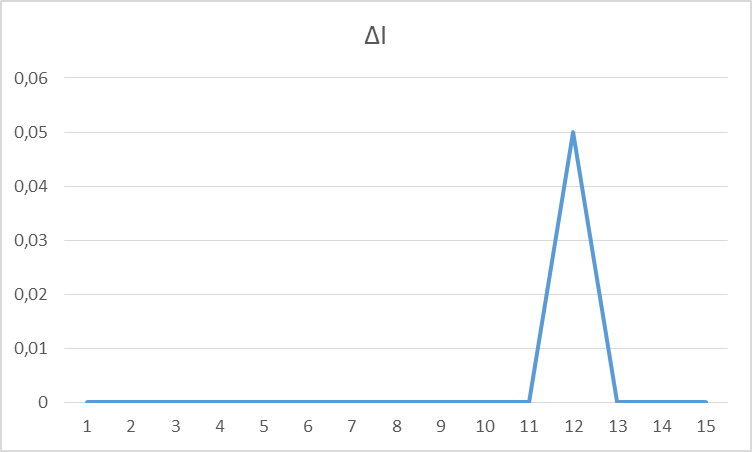

1. Do tabeli pierwszej

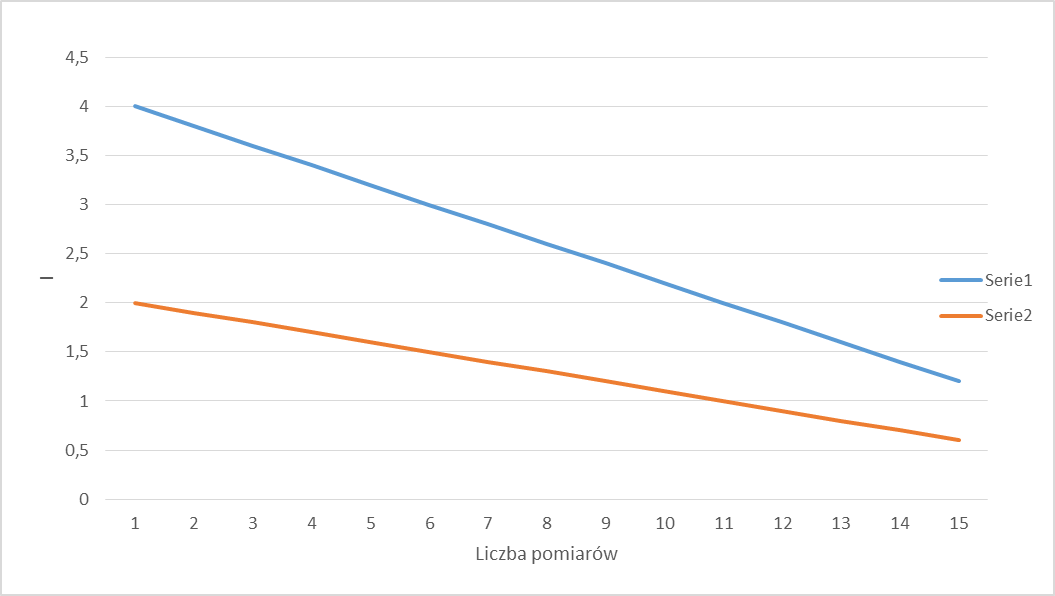

2. Do tabeli drugiej

5. Obliczenia.

ΔI oblicza się wg wzoru I₂ - I_1. A więc jest to różnica między odczytanymi. wskazaniami amperomierzy

Aby obliczyć błąd pomiaru w tabeli drugiej należy najpierw obliczyć przekładnię prądową znamionową. Jest to iloraz wartości znamionowych prądów pierwotnego i wtórnego:

k_In =I_1n/I_2n

W tym przypadku przekładnia jest równa 10/5 a więc 2

W pomiarach przekładnikiem prądowym występują dwa błędy , tj. błąd prądowy i błąd kątowy przekładnika.

Wartość bezwzględna błędu prądowego ma postać

ΔI = k_In * (I₂ - I₁)

Oraz jego wartość względna

δI =( ΔI/I₁) * 100 %

6.Spis przyrządów.

- miernik LE-1

-miernik LE-3P

- przekładnik prądowy laboratoryjny typ JL3

- autotransformator

-Rezystor Ro

7.Wnioski.

Wykonanie pomiarów w układzie pierwszym dwoma amperomierzami nie wykazało różnic, gdyż zakresy pomiarowe mierników były tylko nieznacznie inne. Jeden z pomiarów różni się od pozostałych co może sugerować błędny odczyt przyrządów pomiarowych

Natomiast w układzie z przekładnikiem prądowym różnice te były już bardzo duże. Wartość bezwzględna błędu prądowego

Wynosi dwukrotność wskazań amperomierza I₁. Natomiast wartość względna to 100 %.

---
