Imię i nazwisko:

Marta Siarkowska

Ćwiczenie nr O9

Badanie zależności emisji energetycznej żarówki od temperatury.

Kierunek i rok:

Fizyka II rok

Ocena

z kolokwium:

.......................................

data .......................

podpis...........................

Ocena

ze sprawozdania:

.......................................

data .......................

podpis...........................

Ocena

końcowa:

.......................................

data .......................

podpis...........................

Nazwisko prowadzącego

zajęcia:

dr E. Jakubczyk

Ciało doskonale czarne.

Modelowe ciało całkowicie pochłaniające padające na nie promieniowanie niezależnie od długości fali elektromagnetycznej, czyli mające zdolność absorpcyjną równą jedności w całym zakresie długości fal. Zgodnie z prawem Kirchhoffa ciało doskonale czarne ma największą ze wszystkich ciał zdolność emisyjną, czyli jest ciałem promieniującym w danej temperaturze najwięcej energii. Widmo promieniowania ciała doskonale czarnego jest widmem ciągłym. Długość fali odpowiadająca maksimum natężenia promieniowania jest odwrotnie proporcjonalna do temperatury ciała doskonale czarnego (prawo przesunięć Wiena). Widmo promieniowania ciała doskonale czarnego opisują w przybliżeniu - oparte na klasycznym założeniu ciągłej emisji promieniowania - prawo promieniowania Rayleigha-Jeansa i prawo promieniowania Wiena, które są poprawne każde tylko dla części widma. Rozkład promieniowania w całym zakresie długości fal opisuje prawo promieniowania Plancka, zgodnie z którym zdolność emisyjna ciała doskonale czarnego o temperaturze w skali bezwzględnej T wyraża się wzorem:

0x01 graphic

ν - częstotliwość promieniowania,

c - prędkość światła,

k - stała Boltzmanna,

h - stała Plancka (h = 6,626 * 10-34[Js]).

Prawo to sformułowane przy założeniu, że atom może emitować energię jedynie w określonych porcjach, zw. Kwantami energii, stało się to jedną z podstaw mechaniki kwantowej.

W obszarze małych częstotliwości i ciał o temperaturze dostatecznie wysokiej (hν << kT) prawo promieniowania Planka przechodzi w prawo promieniowania Rayleigha-Jeansa:

0x01 graphic

Natomiast w przypadku dużych częstotliwości (hν >> kT) przechodzi w przybliżone prawo promieniowania Wiena:

0x01 graphic

Całkowitą zdolność emisyjną ciała doskonale czarnego opisuje prawo promieniowania Stefana-Boltzmanna:

0x01 graphic

które można otrzymać po scałkowaniu wzoru Plancka (σ - stała Stefana- Boltzmanna).

Ciało doskonale czarne jest pojęciem teoretycznym, w rzeczywistości występują ciała będące jego przybliżeniem, jest nim np. komora z małym otworkiem, której ścianki są od wewnątrz poczernione, tak że praktycznie całe promieniowanie wpadające przez otworek zostaje pochłonięte przez ścianki komory. Ciało, którego zdolność absorpcyjna jest mniejsza niż zdolność absorpcyjna ciała doskonale czarnego, lecz również nie zależy od długości fali, nazywa się ciałem szarym, zaś ciało o zdolności absorpcyjnej zależnej od długości fali - ciałem barwnym.

Energia i moc prądu.

Przemiany energii w obwodzie elektrycznym. Niecała energia potencjalna nośników prądu dostarczona przez źródło musi zostać zmieniona na ciepło. Tak będzie tylko w przypadku opornika, jako jedynego odbiornika prądu. W zależności od rodzaju urządzenia podłączonego do obwodu energia potencjalna ładunków może być zmieniona na pracę mechaniczną (silnik) lub na energię chemiczną (akumulator). W każdym przypadku praca wykonywana przez prąd będzie równa iloczynowi ładunku, który przepłynął przez urządzenie i i napięcie na zaciskach urządzenia.

Moc prądu elektrycznego P - stosunek pracy prądu elektrycznego W do czasu t, w którym została ona wykonana:

0x01 graphic

q - ładunek przepływający przez opornik,

U - spadek napięcia na oporze,

I - natężenie prądu,

R - opór przewodnika.

Metody pomiaru oporu elektrycznego.

  1. metody techniczne

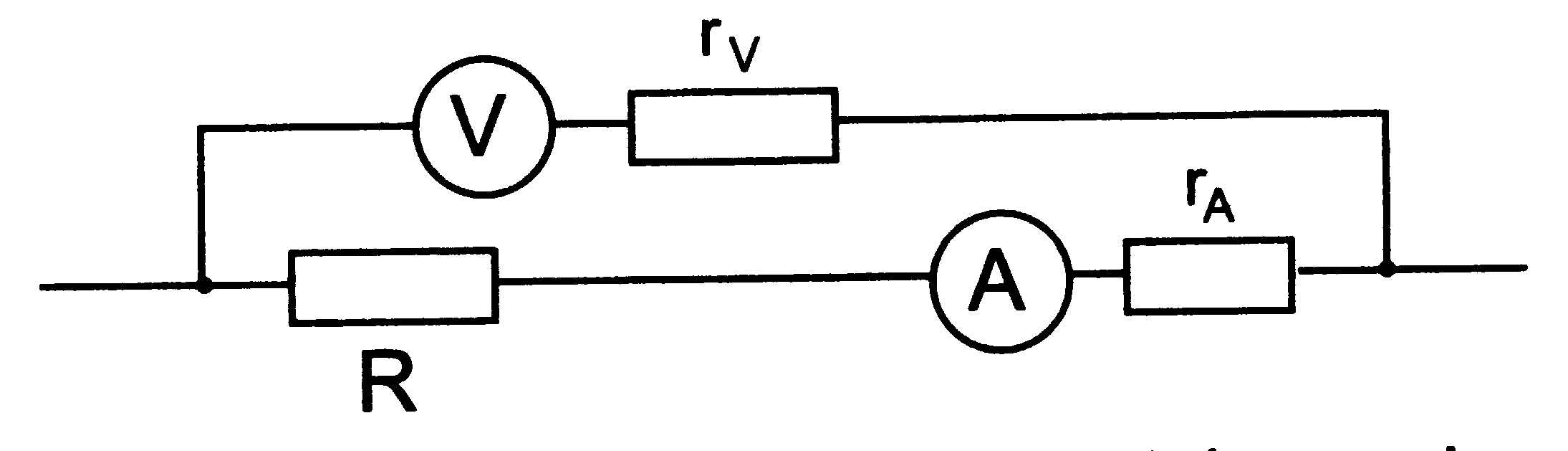

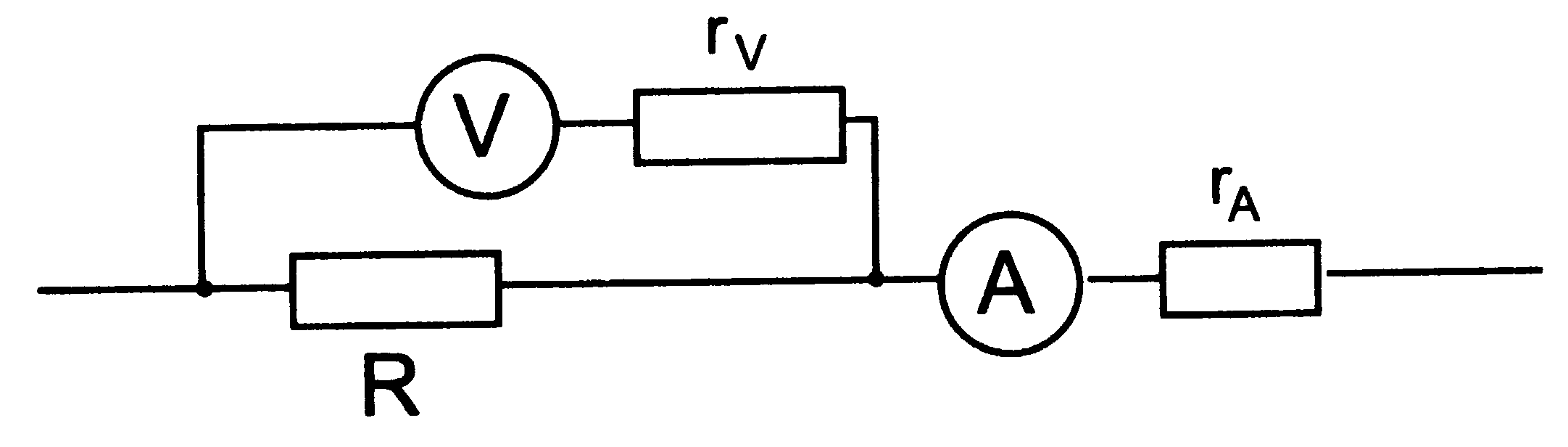

Korzystamy z prawa Ohma. W tym celu należy wyznaczyć natężenie prądu I płynącego przez badany opór R za pomocą amperomierza oraz spadek napięcia U na tym oporze za pomocą woltomierza. Ponieważ zarówno amperomierz, jak i woltomierz posiadają opory wewnętrzne (odpowiednio rA i rV), sposób podłączenia zależy od tego, w jakim stosunku jest opór R do rA i rV.

0x08 graphic

0x08 graphic

  1. metody laboratoryjne

w metodach tych unika się amperomierzy i woltomierzy, które powodują dodatkowy błąd przez to, że w procesie pomiaru na ogół płynie przez nie prąd.

0x08 graphic

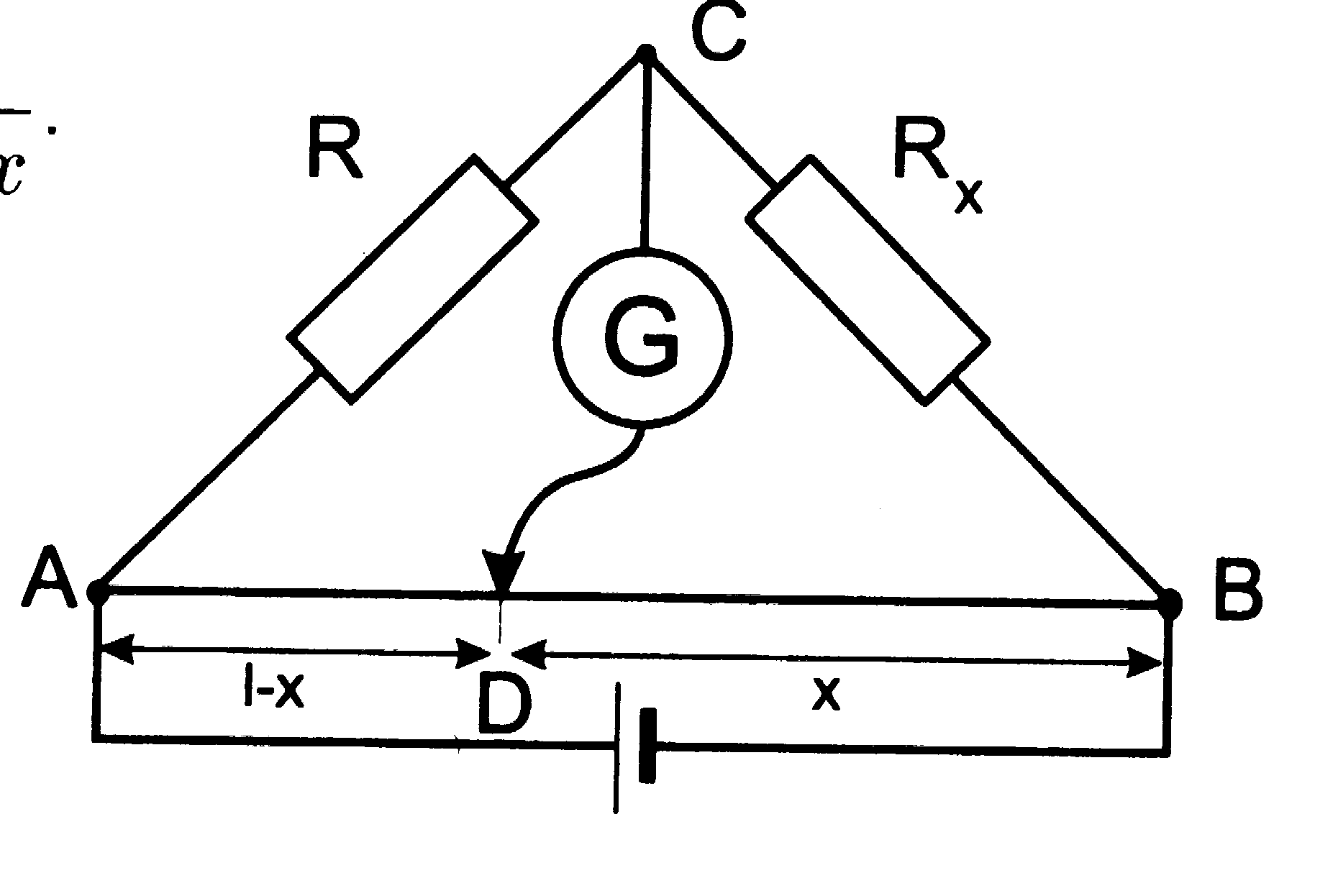

W metodzie tej wyznacza się wartość oporu Rx znając opór wzorcowy R oraz mierząc położenie D suwaka na drucie oporowym AB (tzw. Potencjometrze), odpowiadające równości potencjałów między punktami C i D (wtedy przez galwanometr G nie przepływa prąd). Wartość oporu odcinka drutu jest proporcjonalna do długości odcinka, zatem:

0x08 graphic
0x01 graphic

Zależność oporu przewodnika metalicznego od temperatury.

Dla prawie wszystkich metali (dla niezbyt niskich temperatur) opór właściwy R rośnie z temperaturą t według wzoru:

R = R0 (1 + αt)

R0 - opór właściwy przy temperaturze 0ºC, a temperatura mierzona jest w stopniach Celsjusza. Współczynnik temperaturowy oporu właściwego α jest równy około 0,004 K-1.

W niskich temperaturach występują odstępstwa od powyższego wzoru. Dla niektórych metali występuje w pewnej temperaturze zupełny zanik oporu - metal staje się nadprzewodnikiem. Dla innych metali w bardzo niskich temperaturach opór właściwy przestaje zależeć od temperatury, przechodząc w tzw. Opór resztkowy Rr. Wartość oporu resztkowego zależy znacznie od występowania w danym metalu domieszek innych substancji.

Przy przejściu metali w stan ciekły ich opór właściwy skokowo rośnie ( do nielicznych wyjątków należą gal i bizmut, dla których opór w stanie ciekłym jest mniejszy niż opór w stanie stałym).

Wyniki pomiarów:

l.p.

U

[V]

I

[A]

P

[W]

RT

[]

R0

[]

RT/R0

[]

T

[K]

1

50

0,17

8,50

294,12

60

4,90

1125

2

70

0,20

14,00

350,00

60

5,83

1268

3

90

0,22

19,80

409,09

60

6,82

1346

4

100

0,23

23,00

434,78

60

7,25

1476

5

120

0,25

30,00

480,00

60

8,00

1580

6

140

0,27

37,80

518,52

60

8,64

1645

7

160

0,29

46,40

551,72

60

9,19

1736

8

180

0,31

55,80

580,64

60

9,68

1801

9

185

0,31

57,35

596,77

60

9,95

1840

10

200

0,32

64,00

625,00

60

10,42

1918

Zakres U = 300V klasa U = 0,5 najmniejsza działka = 5V

Zakres I = 1A klasa I = 0,5 najmniejsza działka = 0,01A

Obliczam moc P ze wzoru: P = U*I

Obliczam opór RT ze wzoru: RT = U/I

Obliczam RT/R0.

Wszystkie obliczone wartości wpisuję do tabeli pomiarów.

Następnie sporządzam wzorcowy wykres zależności oporu względnego włókna wolframowego RT/R0 od temperatury na podstawie poniższej tabeli:

T[K]

293

1500

3000

3510

RT/R0

1

7,514

17,950

21,420

Odczytuje z niego wartości temperatury odpowiadające zmierzonym wartością RT/R0 i wpisuje je do tabeli pomiarów.

Aby sporządzić wykres zależności lnP = f(lnT) muszę metodą regresji liniowej znaleźć wartość współczynnika kierunkowego a i wartość b.

lnP = a lnT + b

l.p.

LnT

[K]

LnP

[W]

(LnT)2

[K2]

(LnP)2

[W2]

(LnP*LnT)

[K*W]

1

7,025

2,141

49,350625

4,583881

15,040525

2

7,145

2,639

51,051025

6,964321

18,855655

3

7,205

2,986

51,912025

8,916196

21,514130

4

7,297

3,135

53,246209

9,828225

22,876095

5

7,365

3,401

54,243225

11,566801

25,048365

6

7,405

3,632

54,834025

13,191424

26,894960

7

7,459

3,837

55,636681

14,722569

28,620183

8

7,496

4,022

56,190016

16,176484

30,148912

9

7,517

4,049

56,505289

16,394401

30,436333

10

7,559

4,159

57,138481

17,297281

31,437881

n =10

∑(LnT)=73,473

∑(LnP)=34,001

∑(LnT)2=540,107601

∑(LnP)2=119,641583

∑(LnT*lnP)=250,873039

Wyznaczam współczynnik a:

0x01 graphic

a = 3,78

Wyznaczam współczynnik b:

0x01 graphic

b = -24,41

Wyznaczam odchylenie standardowe od wartości a:

0x01 graphic

Sa = 0,12

Wyznaczam odchylenie standardowe od wartości b:

0x01 graphic

Sb = 0,89

Wyznaczam prostą teoretyczną:

y = ax + b → y = 3,78x - 24,41

x = 7 → y = 2,05

x = 8 → y = 5,83

Wyznaczam prostą y1:

y1 = (a+Sa)x + (b+Sb) → y1 = 3,90x - 23,52

x = 7 → y = 3,78

x = 8 → y = 7,68

Wyznaczam prostą y2:

y2 = (a-Sa)x + (b-Sb) → y2 = 3,66x - 25,30

x = 7 → y = 0,32

x = 8 → y = 3,98

Wnioski:

Wyniki moich pomiarów są obarczone pewnymi niepewnościami, które mogą być skutkiem działania wielu różnych czynników, takich jak: niedokładności związane z wadami urządzeń, niedokładnością wykonywania doświadczenia itp. Mimo to obliczenia, które wykonałam nie są obarczone zbyt dużymi odchyleniami od wartości średniej. Na sporządzonym przeze mnie wykresie nie występują żadne punkty pomiarowe, które obarczone są błędem grubym.
