Projekt budynku wolnostojącego, 3 kondygnacyjnego

Obliczenia cieplno - wilgotnościowe

Założenia obliczeniowe:

Strefa klimatyczna: Strefa I

Temperatura powietrza wewnątrz budynku: t_i = 20 [°C]

Temperatura powietrza na zewnątrz budynku: t_e = -16 [°C]

Wilgotność powietrza wewnątrz budynku: φ_i = 55 [%]

Opór napływu: R_i = 0,12 [ m²K/W ]

Opór odpływu: R_e = 0,04 [ m²K/W ]

Temperatura punktu rosy: t_r = 10.7 [°C]

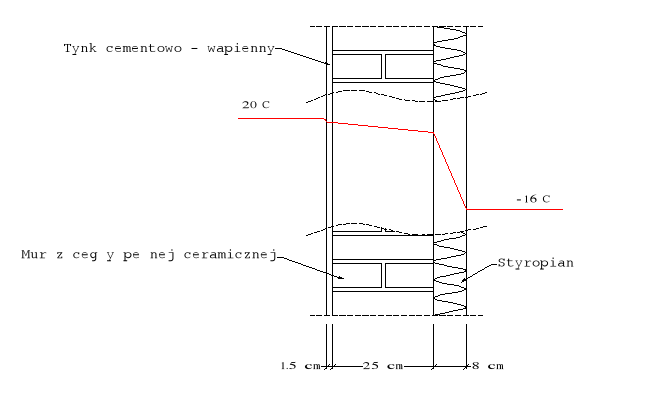

Warstwy muru:

• tynk cementowo - wapienny 0,015 m

• mur z cegły pełnej ceramicznej 0,25 m

• styropian 0,08 m

Obliczenia:

- Wyznaczam opór cieplny dla ściany wielowarstwowej ze wzoru:

, gdzie: d - grubość przegrody, λ -współczynnik przewodzenia ciepła.

- Wyznaczam współczynnik przenikania ciepła dla przegrody bez mostków termicznych ze wzoru:

, gdzie: R - opór cieplny warstw ściany zewnętrznej .

R= 0,18 + 0,329 + 1,778 = 2,125 ; R_i= 0,12 ; R_e= 0,04 [ m²K/W ]

k₀=0,44 [ W/m²K ]

- Wyznaczam zmianę temperatury ze wzoru:

, gdzie R_n -opór cieplny danej przegrody.

OBLICZANE d λ R Δt t WARTOŚCI

[m] [W/mK] [m²K/W] [°C] [°C] warstwy

20,0

- pow. wewnętrzna 0,12 1,9 ------ ------------------ ------------------------------- 18,1 - tynk 0,015 0,82 0,018 0,3 ------ ------------------ ------------------------------- 17,8 - c. pełna ceram. 0,25 0,76 0,329 5,1 ------ ------------------ ------------------------------- 12,7 - styropian 0,08 0,045 1,778 28,1 ------ ------------------ ------------------------------- -15,4 - pow. zewnętrzna 0,04 0,6 ------ ------------------ ------------------------------- -16,0 Σ= 2,285 ------

Tabelka przedstawia zbiór wyników z powyższych obliczeń.

- Wyznaczam współczynnik przenikania ciepła dla ściany z oknem:

k = k₀ + Δk₀; k = 0,44 + 0,15 = 0,59 < k_max= 0,60.

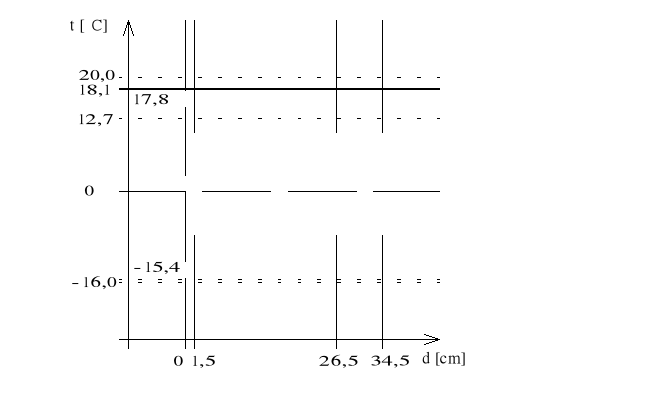

Rysunek przedstawia rozkład temperatur w ścianie wielowarstwowej.

Wykres:

Sprawdzam, czy nie nastąpi kondensacja pary wodnej wewnątrz budynku.

; ϕ_i = 55%; 20 °C → 23,4 hPa.

- kondensacja pary wodnej nie nastąpi.
