A6, Politechnika Wrocławska, Automaty lab


  1. Cel ćwiczenia:

Celem ćwiczenia było dobranie nastaw regulatorów w celu uzyskania stabilności sygnału. Korzystaliśmy z kryteriów całkowych oraz metody Zeglera -Nicholsa .

  1. Zadania do wykonanania:

Dobór nastaw dla obiektów o znanych własnościach dynamicznych przy użyciu metody analitycznej.

0x01 graphic

Wyznaczyliśmy odpowiedź skokową układu, w którym:

Y(max)=3

T=3

k=4

0x01 graphic

Z wykresu zamieszczonego powyżej wyznaczyliśmy stałe czasowe oraz punkt przegięcia krzywej.

Tz=15,3

To=4,7

hp=0,5

hp1=1

Wykorzystując metodę Rotacza wyznaczamy zastępczą stałą czasową oraz opóźnienie zastępcze:

Tzr=Tz(1-hp)=15,3*(1-0,5)=7,65

Tor=To+Tz*hp-Tzr*ln(1/1-hp)=4,7+15,3*0,5-7,65*ln(1/1-0,5)=7,05

Zbudowaliśmy układ :

0x01 graphic

Wykorzystaliśmy regulator PID który umożliwił nam jednoczesną obserwację przebiegów dla regulatora P,PI oraz PID. Nastawy tych regulatorów dobieraliśmy nastawy zgodnie z pierwszym oraz trzecim kryterium całkowym.

0x01 graphic

P

PI

PID

kpk0

0,33

0,66

1,03

Ti

-

9,5

16,92

Td

-

-

2,82

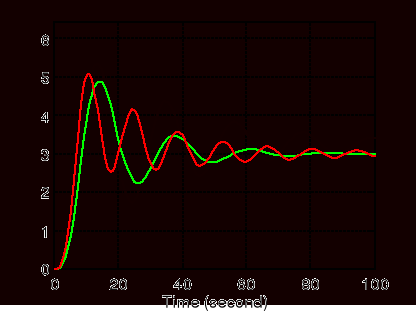

0x01 graphic

0x01 graphic

0x01 graphic

Krzywe oznaczone odpowiednio:

I -regulator P

II- regulator PI

III- regulator PID

0x01 graphic

P

PI

PID

kpk0

0,76

0,76

1,3

Ti

-

9,35

14,1

Td

-

-

2,82

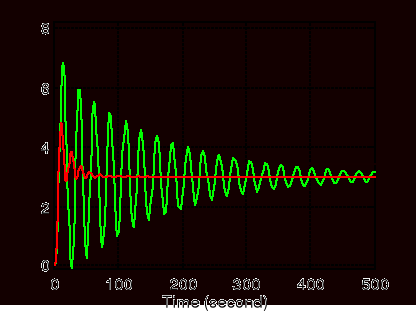

0x01 graphic

Krzywe oznaczone odpowiednio:

I -regulator P

II- regulator PI

III- regulator PID

Na wykresie możemy zauważyć, że nastawy regulatora PI nie stabilizuje sygnału. Może to być spowodowane tym, że nie każde kryterium całkowe może być zastosowane dla wszystkich nastaw regulatorów. W związku z tym zbudowaliśmy taki układ:

0x01 graphic

Po zastosowaniu tych zmian :

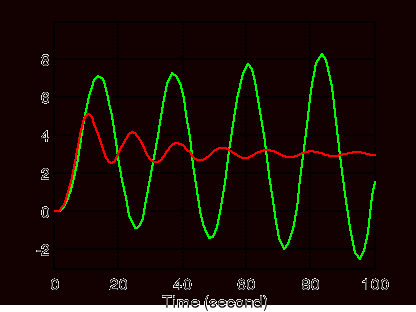

0x01 graphic

Krzywe oznaczone odpowiednio:

I -regulator P

II- regulator PI

III- regulator PID

Na podstawie otrzymanych przebiegów wyznaczam odchyłkę statyczną, odchyłkę dynamiczną oraz oscylacyjność:

REGULATOR P:

-Odchyłka statyczna es=(yz-y(t))=2,93

-Odchyłka dynamiczna ed = A1+es= 4+2,93=6,93

-Oscylacyjność 0x01 graphic

REGULATOR PI

-Odchyłka statyczna es=(yz-y(t))=3,44

-Odchyłka dynamiczna ed = A1+es= 4,44+3,44=7,88

-Oscylacyjność 0x01 graphic

Nie możemy obliczyć K ponieważ wartość A2 mieści się w zakresie y+10%

REGULATOR PID

-Odchyłka statyczna es=(yz-y(t))=2,94

-Odchyłka dynamiczna ed = A1+es= 1,88+2,94=4,82

-Oscylacyjność 0x01 graphic

Nie możemy obliczyć K ponieważ wartość A2 mieści się w zakresie y+10%

W przypadku trzeciego kryterium całkowego na podstawie wykresu ciężko jest określić odchyłkę statyczną, dynamiczną oraz oscylacyjność, ponieważ nie widzimy wartości dla których sygnał się ustabilizuje.

Metoda Zeglera-Nicholsa :

Metoda polega na stworzeniu regulatora proporcjonalnego z regulatora PID. Jest to możliwe dla nastaw Ti=inf Td=0. Należy dobrać taki współczynnik wzmocnienia aby układ był stabilny.

Zauważyliśmy że układ jest stabilny dla k=1,11 , przedstawia to wykres:

0x01 graphic

0x01 graphic

Odczytaliśmy wartość Tkr=19,68

Okres oscylacji był niezbędny do wyznaczenia kolejnych nastaw regulatorów.

Skorzystaliśmy z wzorów zamieszczonych w skrypcie. Wyniki przedstawia tabela:

P

PI

PID

kp

0,555

0,499

0,666

Ti

-

16,73

9,84

Td

-

-

2,36

Dla danych nastaw został zbudowany układ:

0x01 graphic

Wykres przedstawia przebieg dla danych nastaw:

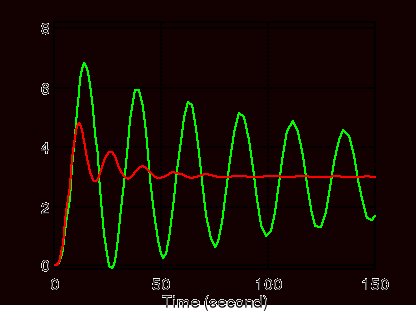

0x01 graphic

REGULATOR P:

-Odchyłka statyczna es=(yz-y(t))=3-0=3

-Odchyłka dynamiczna ed = A1+es= 3+2,65=5,65

-Oscylacyjność 0x01 graphic

REGULATOR PI

-Odchyłka statyczna es=(yz-y(t))=3

-Odchyłka dynamiczna ed = A1+es= 5,35

-Oscylacyjność 0x01 graphic

Nie możemy obliczyć K ponieważ wartość A2 mieści się w zakresie y+10%

REGULATOR PID

-Odchyłka statyczna es=(yz-y(t))=3,35

-Odchyłka dynamiczna ed = A1+es= 5,4

-Oscylacyjność 0x01 graphic

  1. Wnioski:

Na podstawie przeprowadzonego ćwiczenia jesteśmy w stanie stwierdzić jaka metoda wyznaczania nastaw regulatorów jest najlepsza dla członu inercyjnego IV rzędu.

Metoda Zeglera-Nicholsa posiada najkrótszy czas regulacji. ma jednak ona wady. Podczas przeprowadzonego doświadczenia udowodniliśmy, że nie każde kryterium całkowe możemy stosować do wszystkich wartości nastaw w celu uzyskania stabilizacji układu. Najmniejsze wartości odchyłek oraz najmniejszą oscylacyjność uzyskaliśmy dla metody Zeglera-Nicholsa. Ta metoda pozwala na uzyskanie szybszej stabilności układu niż w przypadku zastosowania innej metody.

Na końcu sprawozdania zamieszczam wykresy które posłużyły do wyznaczenia odchyłek oraz wyznaczenia nastaw regulatorów.
