IMIR

Autom. i Metr. rok IV

LABORATORIUM OBRÓBKI SKRAWANIEM I OBRABIAREK

Data:

Sem. zimowy 1999/2000

OBRÓBKA SZLIFOWANIEM

Ocena:

Data wykonania ćwiczenia: 22.10.1999

Tomasz Żelazny

Przebieg ćwiczenia:

1. Szlifowanie płaszczyzn.

  1. 0x08 graphic

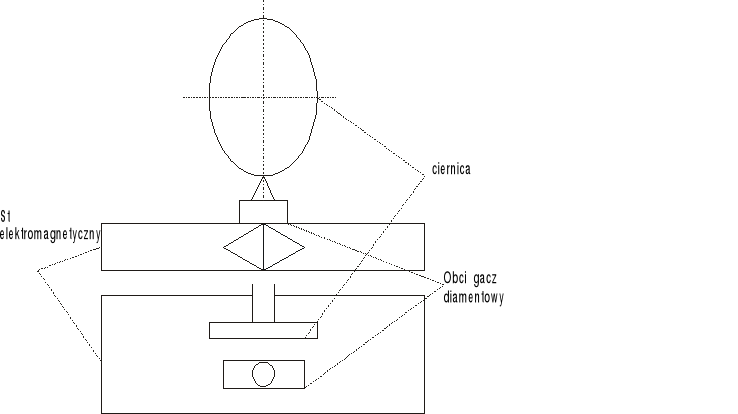

    Schemat budowy szlifierki poziomej do płaszczyzn:

  1. Schemat szlifowania płaszczyzn:

0x08 graphic
0x08 graphic

3

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
2

0x08 graphic

0x08 graphic
0x08 graphic

1 - stół

2 - próbki

3 - tarcza 1

0x08 graphic
0x08 graphic
ścierna

  1. Przebieg szlifowania:

Przed przystąpieniem do procesu szlifowania wykonano kilka przejść tarczy ściernej, w celu przywrócenia własności skrawających ściernicy, oraz wyrównanie powierzchni zamocowanych za pomocą elektromagnesu próbek. Po zeszlifowaniu pewnej warstwy wszystkich próbek zdejmujemy jedną z nich; stanowi ona bazę pomiarową. Pozostałe dwie próbki poddajemy szlifowaniu. Wykonujemy pięć przejść po 0,02[mm] każde; zdejmujemy teoretycznie w ten sposób 5x0,02=0,1[mm] materiału. Następnie ściągamy drugą próbkę, a trzecią poddajemy tzw. wyiskrzaniu, czyli wykonujemy pięć przejść bez dodawania głębokości szlifowania. Wykonujemy pomiary wszystkich trzech próbek (stal 45 hartowana) w różnych punktach.

Wyniki pomiarów:

Próbka nr2 powinna być o 0,1[mm] niższa niż próbka nr1, a w rzeczywistości jest niższa o 0,09[mm]. Jest to związane z luzami i odkształceniami całego układu kinematycznego. Dopiero po wyiskrzaniu uzyskaliśmy żądany wymiar na próbce nr3. Wyiskrzanie doprowadziło do uzyskania znacznie gładszej powierzchni obrobionej próbki.

2. Szlifierka do szlifowania wałków, stożków i otworów.

W tym przypadku przedmiot obrabiany mocujemy w kłach (wrzeciono i konik).

Dane:

gdzie w oznaczeniu ściernicy:

99A - elektrokorund szlachetny

46K - twardość tarczy (K - miękka)

5 - struktura tarczy (5 - zwarta)

V - spoiwo (ceramiczne)

0x08 graphic
Wałek poddajemy obróbce zasadniczej, a następnie obróbce odprężającej - wyiskrzaniu. Szlifierka wyposażona jest w specjalny czujnik zegarowy; istnieje także możliwość ustawienia kąta skręcenia sań w celu niedopuszczenia do powstania stożka.ss

0x08 graphic

3. Gładzenie - honowanie.

0x08 graphic
0x08 graphic
0x08 graphic
1

  1. głowica do honowania 0x08 graphic

  2. powierzchnia obrabiana.0x08 graphic
    2

0x08 graphic
0x08 graphic

Gładzenie jest operacją, która przeważnie ma miejsce na końcu procesu obróbki - jest to więc operacja finalna. Wykorzystywana jest do gładzenia wewnętrznych powierzchni cylindrycznych o średnicach 2 - 1000mm, oraz długościach od kilkunastu milimetrów do kilku metrów, ma także na celu nadanie struktury krzyżującej się. Narzędzie do honowania ma postać głowicy na której obwodzie rozmieszczone są osełki ścierne, których liczba zależy od średnicy otworu. Przy małych średnicach (do 75mm) liczba osełek wynosi 3 - 6, przy średnicach większych liczba osełek dochodzi do 36 i więcej. podczas gładzenia głowica wykonuje dwa ruchy: ruch główny obrotowy i ruch posuwisto-zwrotny w kierunku pionowym. Do smarowania osełek podczas procesu honowania stosuje się olej lub naftę.

4. Przecinanie.

Przecinanie odbywało się przy wykorzystaniu ściernicy tarczowej. Istotne przy przecinaniu jest to aby szybkość przecinania była odpowiednia, gdyż przy zbyt małej może nastąpić zniekształcenie termiczne materiału obrabianego.

5. Ostrzenie.

Ostrzenie freza walcowo-czołowego odbywało się pod kątem przyłożenia równym 4°, przy pomocy ściernicy garnkowej wykonanej z korundu A. Wykonano ostrzenie każdego zębu na obwodzie - ręcznie.

0x01 graphic
