Laboratorium układów elektronicznych
III ELEKTR	Temat : Stabilizator napięcia stałego o działaniu nieciągłym	Data:30.11.1998
Gr.	Arkadiusz Krzywda, Kroczak Janusz	Ocena:

1. Cel ćwiczenia:

Zapoznanie się z działaniem stabilizatorów napięcia stałego o działaniu nieciągłym.

2. Charakterystyki układu

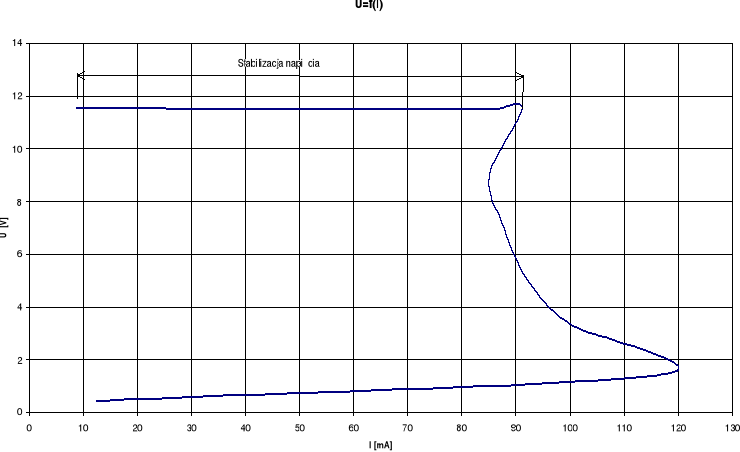

Rys 1. Zależność napięcia wyjściowego od prądu obciążenia.

Uwy	Iwy	R		Uwy	Iwy	R
[V]	[mA]	[Ω]		[V]	[mA]	[Ω]
11,55	8,7	1328		9	85,1	106
11,54	15,9	726		7,2	87,3	82,5
11,53	22,4	515		5	92,2	54,2
11,52	30,3	380		3,3	100,2	32,9
11,52	37,5	307		1,45	117,9	12,3
11,52	45	256		0,41	12,5	32,8
11,52	53,4	216
11,51	62,3	185
11,51	74,6	154
11,51	79,9	144
11,5	85,9	134
11,5	91,1	126

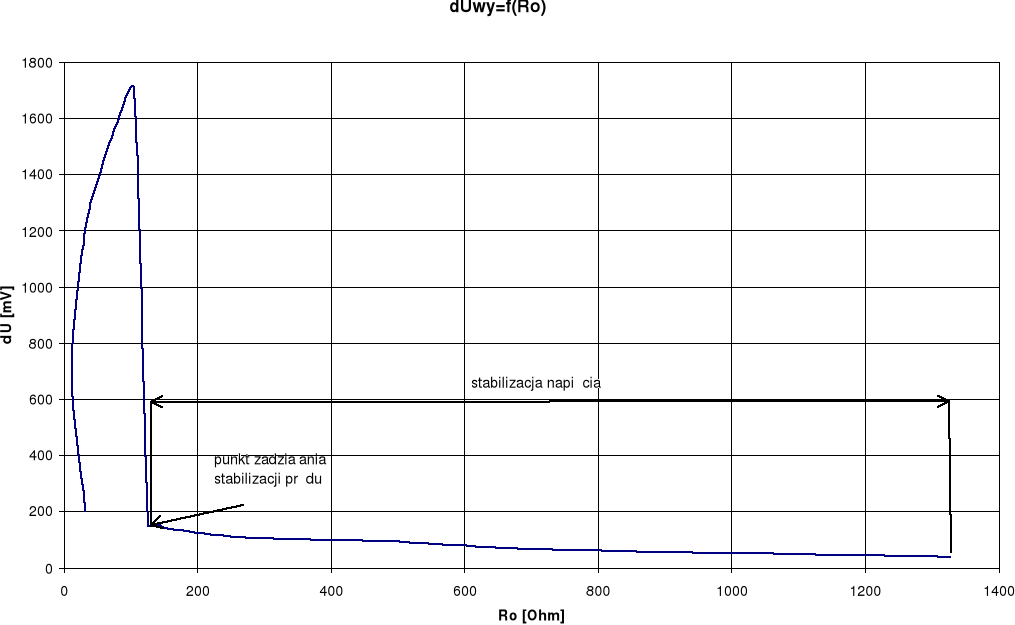

Rys 2. Zależność współczynnika tętnień od wielkości rezystancji obciążenia.

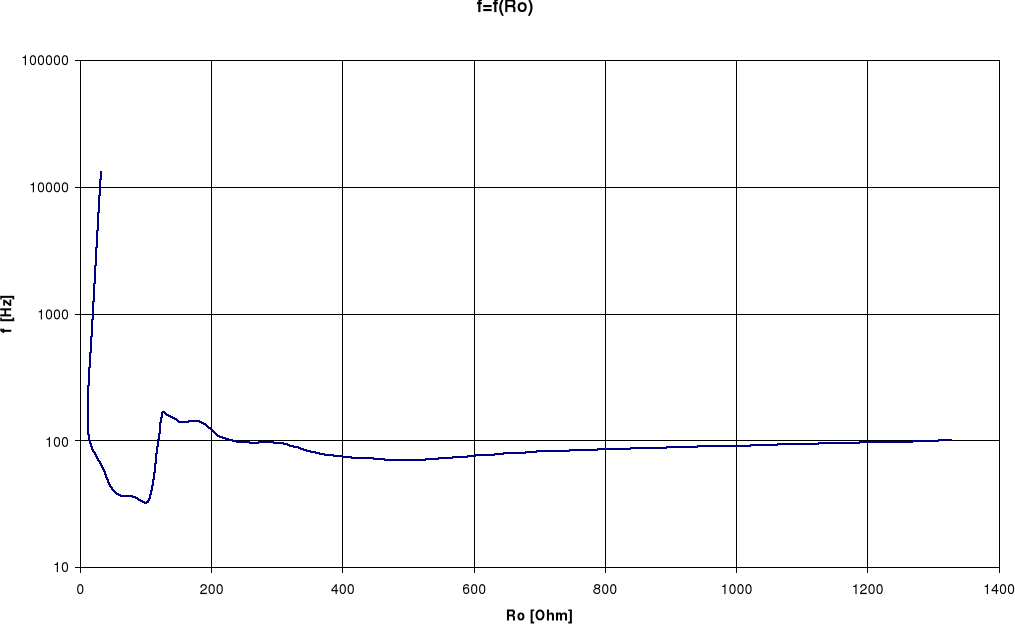

Rys 3. Zależność częstotliwości pracy układu od wielkości rezystancji obciążenia.

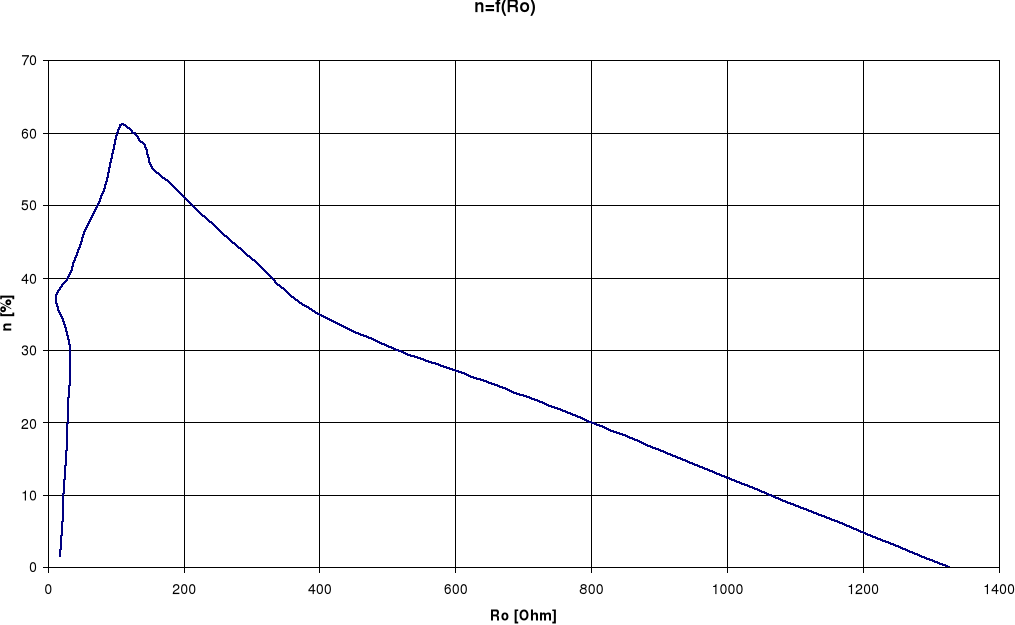

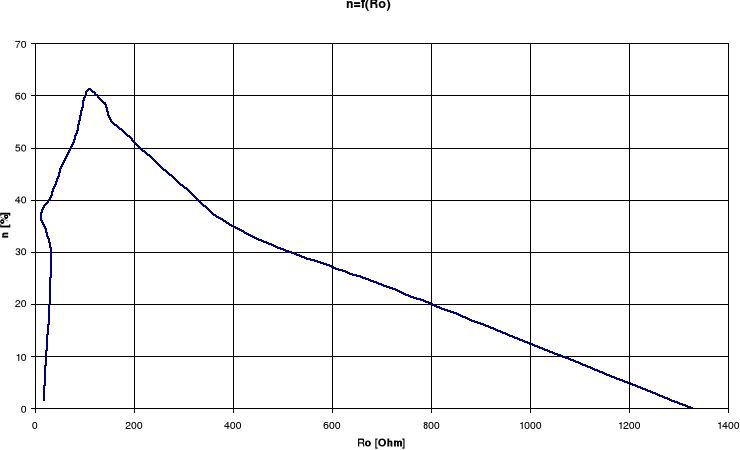

Rys 4. Sprawność układu od rezystancji obciążenia.

3. Uwagi i wnioski

Badany stabilizator jest typowym układem, gdzie zastosowano stabilizację napięcia , a także kontroluje się prąd wyjściowy. Elementami gromadzącymi energię i oddającymi ją później do obciążenia są dławik i kondensator. Kluczem przewodzącym i przerywającym prąd w odpowiednich momentach jest tranzystor T₂ (BC281). Zwiększając obciążenie układ zmniejszał częstotliwość i zwiększał wypełnienie przebiegu napięcia sterującego kluczem. Z odczytanych charakterystyk widać, że prąd obciążenia jest opóźniony względem napięcia na emiterze T₂ i osiąga swoją największą wartość w momencie wyłączenia tranzystora. Spowodowane jest to m.in. filtrem dolnoprzepustowym na wyjściu układu, który najpierw gromadzi energię a później ją oddaje do obciążenia. Elementami kontrolującymi napięcie i prąd na wyjściu są układy operacyjne pełniące rolę komparatorów regeneracyjnych. Sygnały wyjściowe odpowiednio wysterowywują tranzystor T₃(wzmacniacz prądowy), który załącza lub wyłącza tranzystor kluczujący.

Z wykreślonych charakterystyk widać, że tętnienia napięć na wyjściu są niewielkie w zakresie stabilizacji napięcia i wzrastają bardzo w momencie zadziałania stabilizacji prądu. Napięcie wyjściowe jak i częstotliwość pracy układu w zakresie stabilizacji napięcia są stabilne. Natomiast sprawność układu jest największa na granicy stabilizacji napięcia i zadziałania stabilizacji prądu.

η=f(Ro)

---
