projekt wala, Podstawy konstrukcji maszyn


0x01 graphic

ZST Tarnów

KL.IIITM

Radosław Baca

Nr 1

.

09.06.2009

TEMAT:WAŁ

Dane:

P=10kW

n=700obr/min

a=15cm

b=20cm

c=35cm

α1=35o

α2=145o

TRESĆ ZADANIA

Zaprojektować dwupodporowy wał maszynowy według schematu podanego na rys. Wał jest napędzany przez koło zębate o średnicy D1 = 220 mm, natomiast odbiór mocy z wału następuje przez koło zębate D2 = 120 mm. Wartości mocy napędowej P, prędkość wału n, rozmieszczenie łożysk i kół zębatych, układ sił poprzecznych oraz rodzaj ułożyskowania wału dla kolejnych uczniów podano w tablicy. Obliczyć wymiary wału metodą rachunkową ( założyć materiał wału, uzasadniając dobór ) oraz wykonać rysunek wykonawczy wału na kartonie A4 lub A3 z uwzględnieniem tolerancji wymiarów, odchyłek kształtu i położenia, chropowatości powierzchni, warunkami obróbki cieplno-chemicznej. Dobrać wpusty pod koła zębate.

0x01 graphic

0x01 graphic

.

  1. Wyznaczenie wartości momentu skręcającego:

0x01 graphic

2.Wyznaczenie wartości sił

0x01 graphic

0x01 graphic

3.Obliczenie sił składowych:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

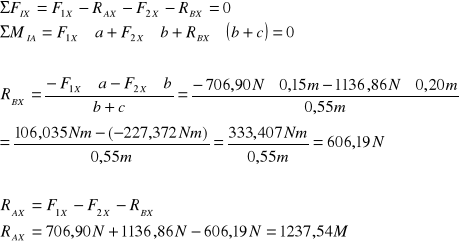

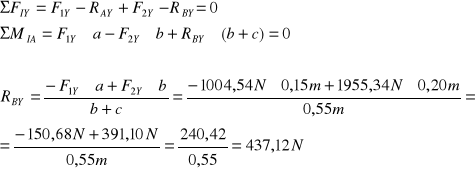

4.Obliczam składowe reakcji podpór:

0x01 graphic

0x01 graphic

0x01 graphic

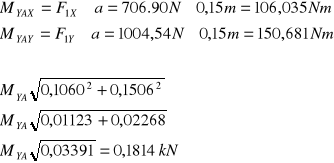

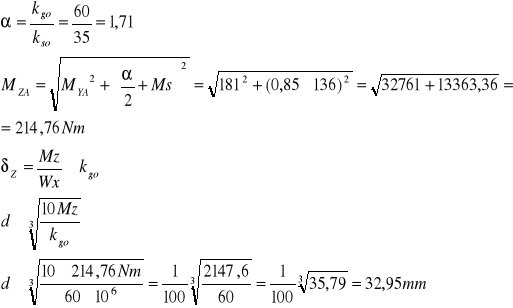

5.Wyznaczenie momentów zginających w poszczególnych przekrojach i wyznaczenie średnicy wału:

0x01 graphic

0x01 graphic

Przyjmuje dA =34mm

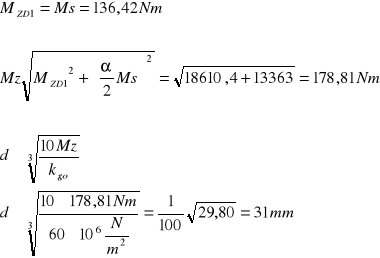

Średnica D1

0x01 graphic

Przyjmuje dD1=32mm

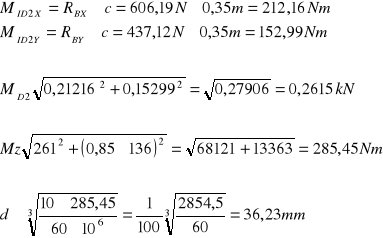

Średnica D2

0x01 graphic

Przyjmuje dD2=38mm

Średnice B przyjmuje 34mm

Obliczam wpusty przyjmuje materiał na wpusty stal St7

k0=105MPa

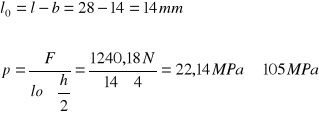

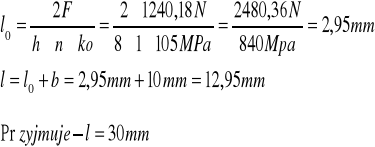

Dobieram wpusty pod koło zębate D1

0x01 graphic

Wpust pryzmatyczny typu A 10x8x30

0x01 graphic

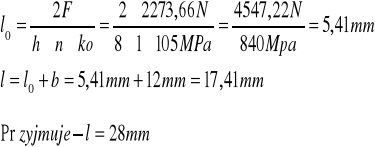

Dobieram wpust pod koło zębate D2

0x01 graphic

Wpust pryzmatyczny typu A 12x8x28

0x01 graphic

Wyniki:

Ms=136,42Nm

F1=1240,18N

F1=2273,66N

F1X=706,90N

F2X= -1136N

F1Y=1004,54N

F2Y=1955,34N
