1. 1 prawo Kirchhoffa

Suma algebraiczna natężeń prądów dopływających(+) i odpływających(-) z danego węzła jest równa 0 inaczej: suma natężeń prądów dopływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła.

Dla każdego węzła obwodu elektrycznego suma algebraiczna wartości chwilowych prądów jest równa zeru.

Przyjmuje się konwencję, że prądy zwrócone do węzła mają znak (+), zaś prądy ze zwrotem od węzła mają znak (-), np.:

2. Jak określano rezystancję statyczną i dynamiczną diody w kierunku przewodzenia ?

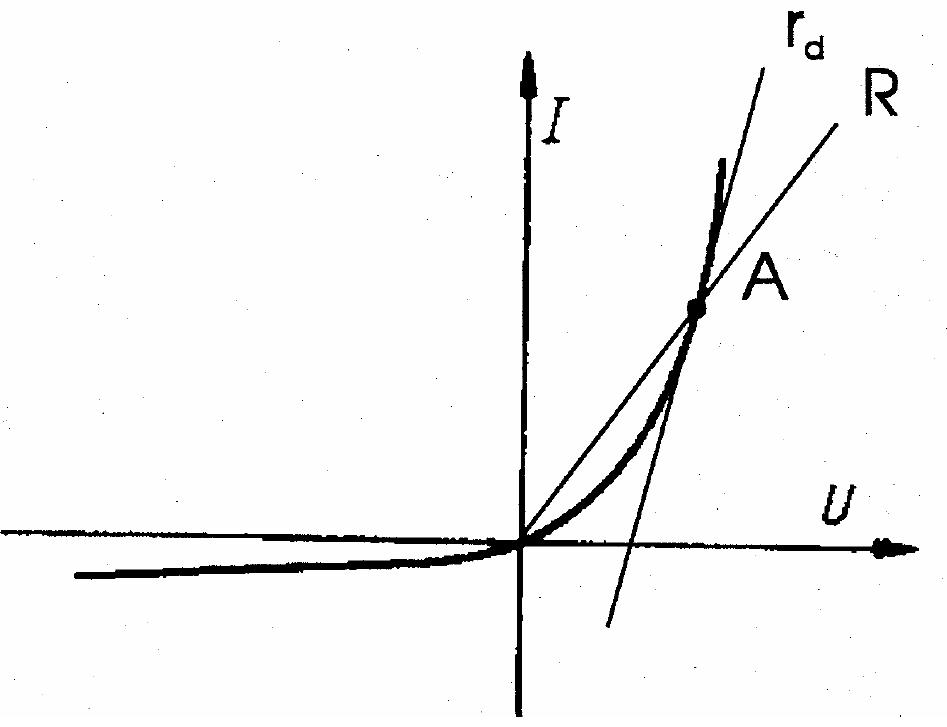

Rezystancja statyczna jest określona przez nachylenie prostej łączącej punkt pracy z środkiem układu współrzędnych i jest zdefiniowana wzorem:

Natomiast rezystancja dynamiczna jest określona przez nachylenie stycznej do charakterystyki w punkcie pracy i jest zdefiniowana wzorem:

A - punkt pracy

R - rezystancja statyczna

r_d - rezystancja dynamiczna

3. Co to jest prąd zerowy w tranzystorze bipolarnym i od czego zależy jego wartość

Jest to prąd złącza kolektor - baza. Prąd zerowy jest prądem nośników mniejszościowych generowanych w obszarze warstwy zaporowej złącza B-C spolaryzowanego w kierunku zaporowym. Para elektron - dziura powstająca w warstwie zaporowej jest natychmiast „wymiatana”, przy czym elektron podąża do kolektora, a dziura do bazy. Prąd zerowy dodaje się do prądu kolektora, a odejmuje od prądu bazy. Prąd zerowy jako prąd nasycenia złącza B-C przy jego polaryzacji w kierunku zaporowym silnie zależy od temperatury. Prąd ten podwaja swą wartość wraz ze wzrostem temperatury o 10 °C. Niemniej, w przypadku temperatury złącza mniejszej od 70 - 80 °C prąd zerowy tranzystorów krzemowych małej mocy może być pominięty.

4. Schemat jednostopniowego wzmacniacza RC i podać od których elementów zależy jego dolna częstotliwość graniczna.

Dolna częstotliwość wzmacniacza zależy od:

• Wartości pojemności kondensatorów sprzęgających C1 i C2

• Rezystancji Rg

• Rezystora emiterowego Re

• Kondensatora emiterowego Ce

5. W jaki sposób mierzono w ćwiczeniu prądy polaryzacji wzmacniacza operacyjnego

Wejściowy prąd polaryzacji I_IB+

Mierzony jest spadek napięcia na rezystorze R3 spowodowany przepływem wejściowego prądu polaryzacji I_B+

U_R3 = I_B+ * R3

I_{B+ =} | U_R3 / R3 |

Wejściowy prąd polaryzacji I_IB-

Mierzony jest spadek napięcia na rezystorze R4'' spowodowany przepływem wejściowego prądu polaryzacji I_B-

I_{B- =} | U_R4” / R4” |

6. Schemat i przebiegi w charakterystycznych punktach układu dla prostownika dwupołówkowego bez filtra.

7. Omówić oscyloskopową metodę pomiaru charakterystyk przejściowych.

Oscyloskop musi być włączony na pracę X-Y (wyłączona podstawa czasu). Należy ustawić zera obydwu kanałów w środku wyświetlacza oscyloskopu. Oraz dobrac wzmocnienie kanałów tak, żeby obraz zajmował cały ekran. Oba kanały należy ustawić na kalibrowane wzmocnienie napięć stałych DC oraz należy dopasować jasność obrazu do jego wielkości.

8. Symbol bramki „Exlusive OR” i jej tabelka prawdy

Bramka EX-OR (ang. EXclusive-OR) realizuje funkcję różnicy symetrycznej :

y = a  b

a	b	y = a  b
0	0	0
0	1	1
1	0	1
1	1	0

---
