Akademia Górniczo-Hutnicza im. Stanisława Staszica w Krakowie
Laboratorium Maszyn Elektrycznych
Nazwisko i Imię: Szułakiewicz Marcin,Piątek Grzegorz Grupa: 2ME Sekcja: A ćw A-1
Data wykonania ćwiczenia: 94.10.19	Data oddania sprawozdania : Ocena:

Do wyznaczania charakterystyki M=f(s) najwygodniej jest sprzęgnąć silnik z prądnicą hamulcową, pracującą w układzie Leonarda. Pomiar przeprowadza się przy napieciu obniżonym.

1. Dane znamionowe silnika:

Moc PN=2,2 kW Napięcie Uz=500 V

Prąd IN=7 A (trójkąt) Obroty n=700 obr/min

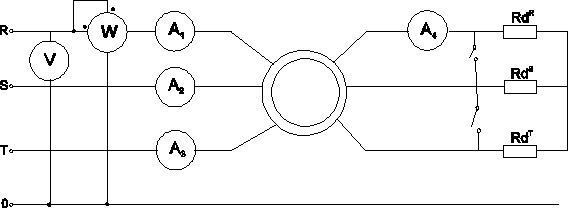

2. Schemat układu pomiarowego:

3. Wyniki pomiarów dla różnych wartości Rd:

U = 420[V] Rd = 0.232 [] Iw = 0.4 [A]

					S
2.00	740	0.70	0	110	0.01
3.00	730	0.65	1	110	0.03
4.50	715	0.60	2	105	0.05
9.00	685	0.50	5	100	0.09
13.25	660	0.46	7	93	0.12
18.0	630	0.40	10	84	0.16
21.5	595	0.35	12	75	0.21
26.0	540	0.25	15	65	0.28
1.25	750	0.75	1	112	0
2.25	770	0.80	2	116	-0.03
6.50	795	0.92	5	121	-0.06
9.50	810	0.98	7	123	-0.08
13.5	835	1.10	10	125	-0.11
16.0	845	1.18	12	128	-0.13
19.5	875	1.33	15	130	-0.17

U = 420 [V] Rd = 0 [] Iw=0.4 [A]

					S
2.00	740	0.70	0	110	0.01
3.25	735	0.66	1	108	0.02
4.50	735	0.62	2	105	0.02
10.0	720	0.54	5	102	0.04
13.0	710	0.50	7	98	0.05
18.5	695	0.45	10	92	0.07
21.5	690	0.42	12	88	0.08
26.0	670	0.37	15	82	0.11
0.50	750	0.77	1	113	0
2.00	755	0.80	2	115	-0.01
6.50	770	0.88	5	117	-0.02
9.50	775	0.91	7	118	-0.03
13.5	790	0.98	10	120	-0.05
16.0	795	1.03	12	120	-0.06
19.25	805	1.12	15	120	-0.07

Poślizg s obliczono ze wzoru

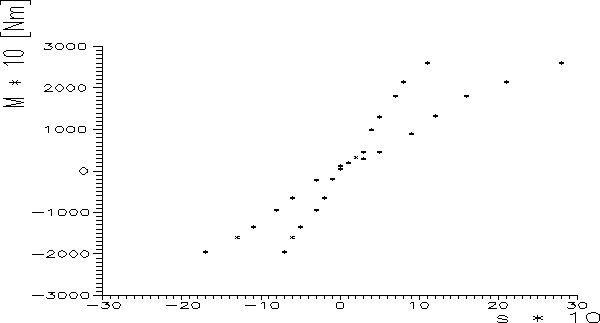

Dla wszystkich wartości Rd wykonano wspólny wykres M=f(s)

4. Pomiar sprawności gdy

U = Un = 500[V]

Iw = In = 7 [A]

					S
19.5	660	0.25	21.8	60	0.12

Z załączonych wykresów wynika , że

dla
[A]

[W]

[W]

Sprawność wynosi

=86

Wnioski:

Z analizy przebiegów M=f(s) wynika, że zwiększenie wartości rezystancji wirnika pozwala uzyskać tą samą wartość momentu przy mniejszej prędkości obrotowej.

Pomiary przeprowadzono tylko dla części charakterystyki ze względu na przekraczanie zakresu pomiarowego amperomierzy.

---
