IMIE I NAZWISKO Grzegorz Kopacz	Laboratorium : Obróbka Skrawaniem i Obrabiarki	DATA WYKONAIA: Kraków 01.03.2001
ROK I GRUPA IV rok P2B Grupa pościgowa	TEMAT : BADANIA ENERGETYCZNE OBRABIAREK	OCENA:

Część teoretyczna.

Poprzez badania energetyczne obrabiarek możemy wnioskować:

• jak zmienia się sprawność obrabiarki;

• racjonalnie zaplanować pracę na obrabiarce (ekonomiczność);

• określić stan techniczny obrabiarki(np. przeznaczona do remontu);

MOC UŻYTECZNA (WRZECIONA TOKARKI)

Pe = Pg +Pp

Pg - moc skrawania;

Pp - moc posuwu;

współczynnik sprawności silnika:

współczynnik sprawności przekładni pasowej:

współczynnik sprawności obrabiarki:

współczynnik sprawności ogólnej:

Metody wyznaczania sprawności obrabiarki:

Wyznaczanie mocy użytecznej obrabiarki:

-metoda analityczna:

-metoda różnicowa:

(uproszczenie powodujące błąd ok. 10%)

1. Wyznaczamy pobór mocy obrabiarki nie obciążonej:

-metoda pomiaru sił skrawania:

siły są mierzone a nie obliczane.

-metoda hamowania wrzeciona:

1.Część obliczeniowa:

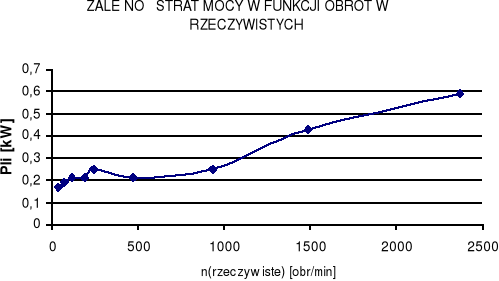

nnom [obr/min]	nrz [obr/min]	Pli [kW]
14	15	0,17
35,5	38	0,17
71	74	0,19
112	117	0,21
180	188	0,21
224	244	0,25
450	473	0,21
900	933	0,25
1400	1490	0,43
2240	2370	0,59

Wyznaczenie sprawności:

Odczyt obciążenia

wrzeciono

czujnik

element obciążający

Dla obciążenia wrzeciona 100mV (1000N)

Tabele wyników:

nnom	nrz	Pel [W]	Pe [W]	ωrz[rad/s]	Fo [N]	Mobc[Nm]	ηo[%]
280	291	3,4	2,6	30,45	1000	32,84	76
355	377	4,4	3,4	39,45	1000	25,34	77
450	474	4,3	3,3	49,61	1000	20,15	76
560	573	5,2	4,1	39,45	1000	16,69	78
710	742	7	5,5	30,45	1000	12,87	78

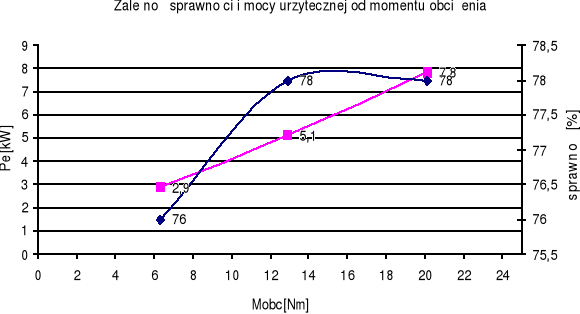

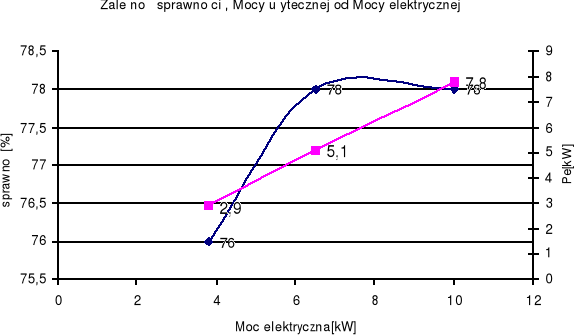

Stała prędkość , zmienne obciążenie:

nnom[obr/min]	nrz[obr/min]	Pel [kW]	Pe[kW]	ωrz[rad/s]	Fo[N]	Mobc[Nm]	η[%]
710	758	3,8	2,9	79,33	500	6,3	76
710	742	6,5	5,1	77,66	1000	12,93	78
710	712	10	7,8	74,52	1500	20,12	78

Wnioski:

Z przeprowadzonego ćwiczenia wynika że sprawdzana tokarka ma stosunkowo niska sprawność, co jest związane z wyeksploatowaniem materiałów konstrukcyjnych.

Mieści się w przedziale od 76% - 78% co oznacza że nie nadaje się do pełnego wykorzystania, ale może służyć do celów dydaktycznych.

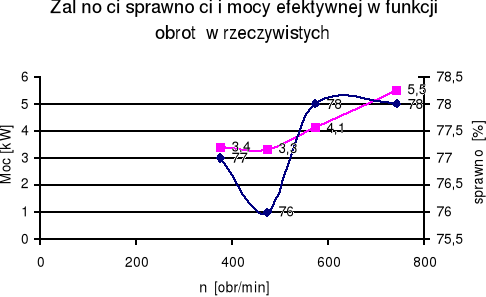

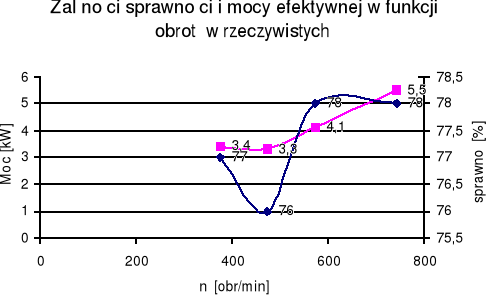

Z wykresu pierwszego wynika że wraz ze wzrostem obrotów wrzeciona wzrasta moc efektywna , wzrasta także pobór mocy z sieci zasilającej.

Pg [W];

Pp [W];

Fc [N]

Vc [m/min];

Vf[mm/min]

---
