LABORATORIUM: Metrologii

Ćwiczenie nr

Temat ćwiczenia : Kontrola wymiarów kątowych

Data wykonania ćwiczenia :

Wydział Mechaniczny Kierunek : Mechanika i Budowa Maszyn

Rok akademicki : Semestr VI Grupa Zespół

Wykonawcy ćwiczenia:

Oceny (uwagi prowadzącego)

sprawdzian

sprawozdanie

Końcowa

  1. Cel ćwiczenia

Celem ćwiczenia było zapoznanie się z metodami kontroli wymiarów kątowych.

  1. Wstęp teoretyczny

Kątomierze służą do bezpośredniego pomiaru wymiarów kątowych w zakresie 0-360°. Przedmiot mierzony umieszcza się między ramionami kątomierza, które są ruchome względem siebie. Ramiona ustawia się tak, aby przylegały dokładnie do przedmiotu. Ramię stałe połączone jest trwale ze skalą kątową, ruchome zaś - ze skalą noniusza. Wzajemne położenie tych skal określa mierzony kąt.

Rozróżniamy kątomierz uniwersalny oraz kątomierz optyczny.

Liniał sinusoidalny służą do bezpośredniego pomiaru wymiarów kątowych w zakresie 0-90°, przy czym dokładny pomiar jest możliwy w zakresie 0-45°. Pomiar liniałem polega na ustawieniu go tak, aby jego górna powierzchnia tworzyła z podstawą kąt αn równy w przybliżeniu kątowi αp przedmiotu, to górna powierzchnia ustawionego na nim przedmiotu będzie w przybliżeniu równoległa do podstawy. Osiągnąć to można, dobierając wysokość H stosu płytek ze wzoru:

0x01 graphic

Kąt przedmiotu αp należy określić przez pomiar kątomierzem. Kąt αn oblicza się ze wzoru:

0x01 graphic

Niejednokrotnie bezpośrednie pomiary części maszyn, szczególnie skomplikowanych kształtów , są bardzo trudne lub niemożliwe. Zastosowanie w pomiarze elementów pośredniczących w wielu przypadkach ułatwia te pomiary.

  1. Przebieg ćwiczenia

3.1 0x08 graphic

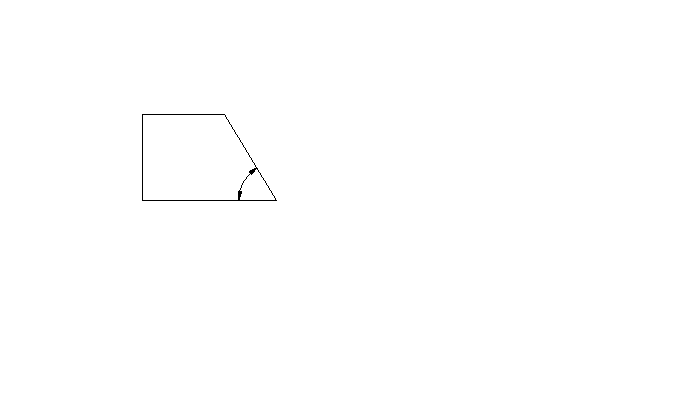

Próbka pierwsza

Narzędzie pomiarowe

αn

Kątomierz uniwersalny

60°15'

Kątomierz optyczny

60°10'

Liniał sinusoidalny

61°29'

0x01 graphic

90°-60°10'=29°50'

H=49,750mm

L=100mm

0x01 graphic

α=28°39'

90°-28°39

αn=61°21'±0,02

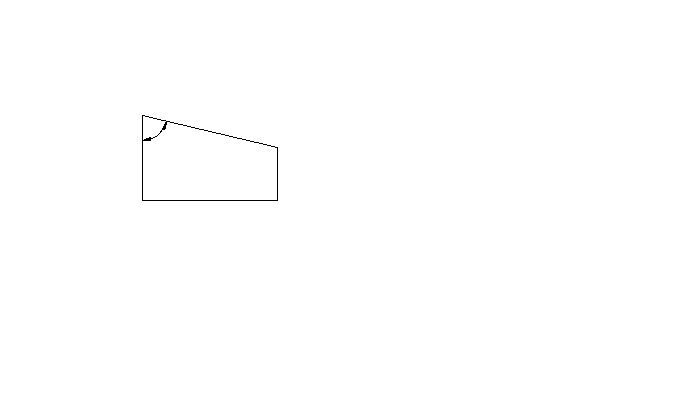

3.2 Próbka druga

0x08 graphic

Narzędzie pomiarowe

αn

Kątomierz uniwersalny

12°30'

Kątomierz optyczny

12°30'

Liniał sinusoidalny

12°30'

0x01 graphic

H=21,645mm

L=100mm

0x01 graphic

αn=12°30'±0,02

3.3 Próbka trzecia

0x08 graphic

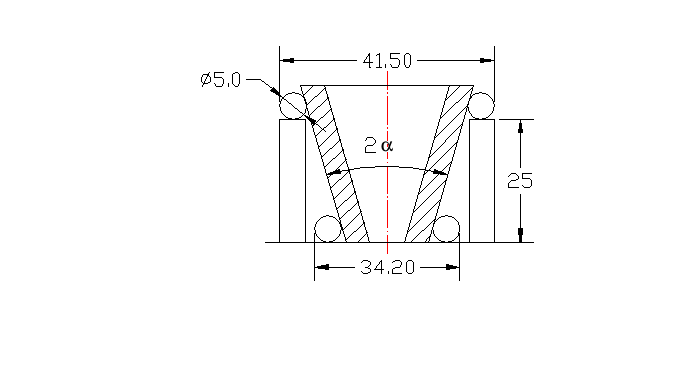

pomiar wałeczkami

0x01 graphic

M2=41,50mm

M1=34,20mm

H=25mm

0x01 graphic

α=8°18'

0x08 graphic
0x08 graphic

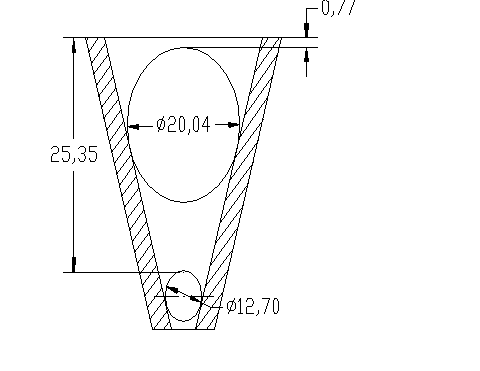

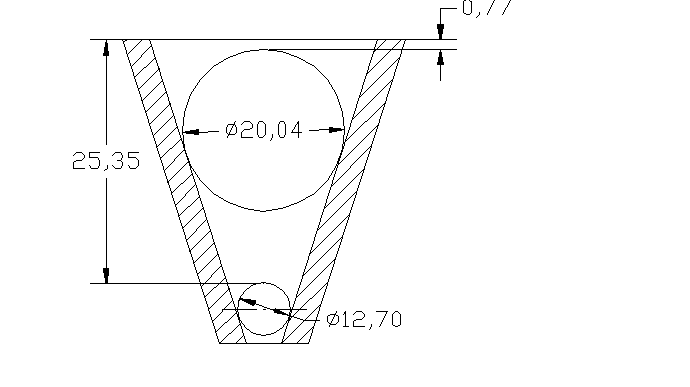

pomiar kulkami

0x01 graphic

M2=0,77mm

M1=25,35mm

d1=12,70mm

d2=20,04mm

0x01 graphic

0x01 graphic

Wnioski:

  1. Pomiar kątów metodami bezpośrednimi jest dokładniejszy niż pośrednimi, ponieważ w metodach pośrednich dochodzi jeszcze błąd obliczeń.

  2. Wyniki pomiarów wałeczkami i kulkami różnią się w znacznym stopniu z tego powodu, że w pomiarze kulkami mierzonych jest więcej odległości, co we wzorze na kąt powoduje większy błąd.

  3. Na zajęciach grupa nasza z pełną świadomością przestrzegała zasad BHP.
