POLITECHNIKA CZĘSTOCHOWSKA

Laboratorium

Energoelektroniki

Ćwiczenie nr 5

Temat : Sterownik jednofazowy.

Wykonali:

Dariusz Jóźwik

Michał Kapustka

Krzysztof Kamiński

Adrian Rapczyński

Rafał Kasikowski

Robert Nowak

Data: 19.04.1999

  1. Cel ćwiczenia.

Celem ćwiczenia jest zbadanie własności sterownika jednofazowego.

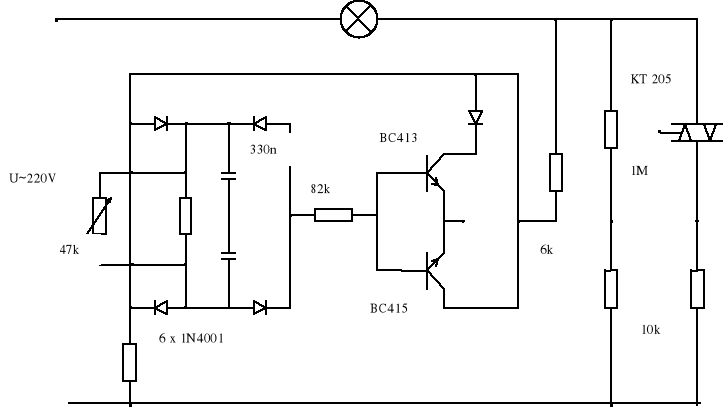

  1. Układ pomiarowy.0x08 graphic

  1. Przebiegi prądu i napięcia obserwowane na oscyloskopie.

Przebiegi napięcia i prądu występujące na żarówce oraz triaku wykonane są na papierze milimetrowym.

Zmierzone napięcia skuteczne dla odpowiednich kątów wynośiły:

α=20° U=224V

α=60° U=201V

α=90° U=188V

α=165° U=38V

α=180° U=0V

Wyznaczone wartości graniczne kątów zapłonu triaka wynosiły:

αmin=20°

αmax=165°

4. Wyznaczanie charakterystyki sterowania.

a) Tabela pomiarowa.

Lp.

α [°]

U [V]

1

18

226

2

30

220

3

45

216

4

60

200

5

75

182

6

90

158

7

105

132

8

120

92

9

135

58

10

150

26

11

165

4

12

180

0

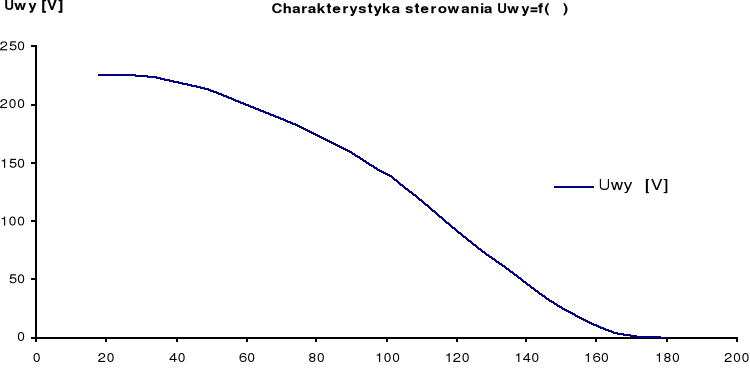

b) Charakterystyka sterowania Uwy=f(α).

0x08 graphic

  1. Wnioski

..................................................................................................................................................................................................................................................................

.................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. .................................................................................................................................................................................................................................................................. ..................................................................................................................................................................................................................................................................
