1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z pośrednimi metodami pomiaru rezystancji i błędami obarczającymi te metody.

2. Spis przyrządów

• Woltomierz magnetoelektryczny kl. 0,5 nr 2311204

• Miliwoltomierz magnetoelektryczny kl. 0,5 nr F2IV h 315

• Posobnik typ OD1 kl. 0,2 nr 306036

• Bocznik kl.0,2 nr 308148

• Bocznik kl. 0,2 nr 311073

3. Schematy układów pomiarowych

• Układ poprawnego pomiaru prądu

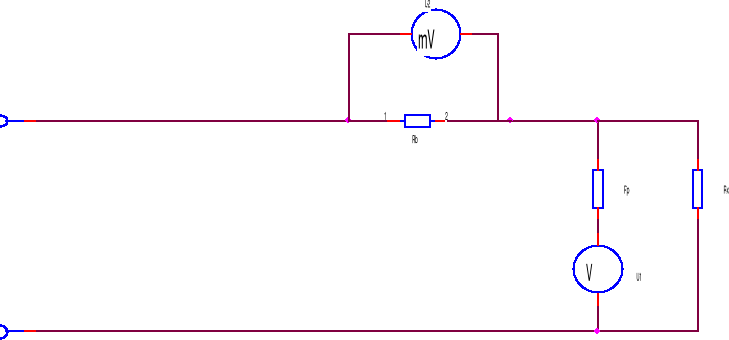

• Układ poprawnego pomiaru napięcia

4. Wyniki pomiarów oraz przykładowe obliczenia

• Układ poprawnego pomiaru prądu

U1			U2			RX	δM	δRX	ΔRX	RXP±ΔRX
α1	C1	V	α2	C2	mV	Ω	%	%	Ω	Ω
56	0,25	14	56	1	56	200	0,4	1,1	2,2	199,2±2,2

Przykładowe obliczenia:




• Układ poprawnego pomiaru prądu

U1			U2			RX	δM	δRX	ΔRX	RXP±ΔRX
α1	C1	V	α2	C2	mV	Ω	%	%	Ω	Ω
50	0,25	12,5	53,1	1	53,1	1883,2	0,4	1,2	22,6	1875,2Ⴑ22,6




• układ poprawnego pomiaru napięcia

U1			U2			RX		ၤM	ၤRX	၄RX	RXPႱ၄RX
ၡ1	C1	V	ၡ2	C2	mV		ၗ	%	%	ၗ	ၗ
38	0,1	3,8	37	1	37		20,54	0,5	1,8	0,37	20,36Ⴑ0,37




5. Wnioski

W ćwiczeniu zajęliśmy się pomiarem rezystancji metodą pośrednią za pomocą woltomierza i amperomierza ( zamiast amperomierza użyliśmy miliwoltomierza z bocznikiem). Otrzymany wynik rezystancji, poza błędami wynikającymi z klasy przyrządów, opatrzony był tzw. błędem metody. Wynika on z różnicy między wartością rzeczywistą a wartością zmierzoną. Wynika on z tego, że podczas pomiaru na rezystancji bocznika pojawia się spadek napięcia, a woltomierz nie mierzy dokładnie napięcia rzeczywistego na rezystorze R_x. W ćwiczeniu używaliśmy dwóch układów pomiarowych. W jednym mierzyliśmy poprawnie prąd, a w drugim poprawnie napięcie. Błąd metody zależał od rezystancji bocznika w układzie poprawnie mierzonego prądu. Natomiast, w układzie poprawnie mierzonego napięcia błąd metody zależał od rezystancji woltomierza.

Przy wszystkich pomiarach należało właściwie dobrać zakres pomiarowy. Znając opór i moc rezystora obliczyliśmy maksymalny prąd i napięcie, do którego można podłączyć badany rezystor.

LABORATORIUM Z MIERNICTWA ELEKTRYCZNEGO
