Nazwisko i imię:	Grupa:

EGZAMIN Z PKM

1. Co to jest pasowanie?

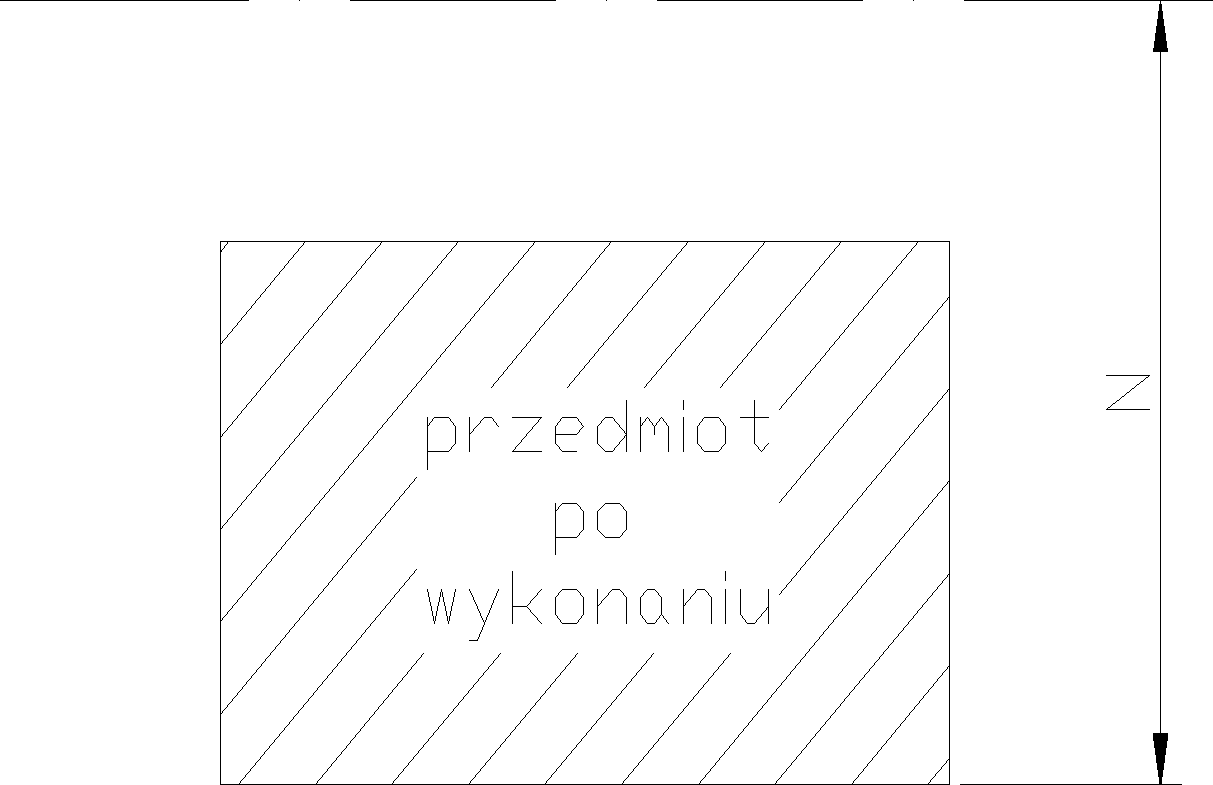

2. Uzupełnij szkic opisujący przedmiot o wymiarze nominalnym N, odchyłkę górną
   i odchyłkę dolną, pole tolerancji T.

3. Co to jest tolerancja T wymiaru ?

4. Opisz znaczenie znaków w zapisie pasowań:

Ø 40 H6/f6

Ø 40 F6/h6

5a) Wykonaj szkic powszechnie stosowanych pasowań dla wałka nazwij je:

5b) Wykonaj szkic powszechnie stosowanych pasowań dla otworu i nazwij je:

6. Podaj przykład żądanego pasowania dla Ø 32 wg stałego otworu oraz stałego wałka

np.: pasowanie obrotowe zwykłe

stały otwór : Ø 32 H7/f7

stały wałek: Ø 32 F7/h6

7. Oblicz średnicę elementu osiowo-symetrycznego, ciasno osadzonego w otworze połączenia wg rysunku:

Dane :P, k_t, m i n
wg rysunku

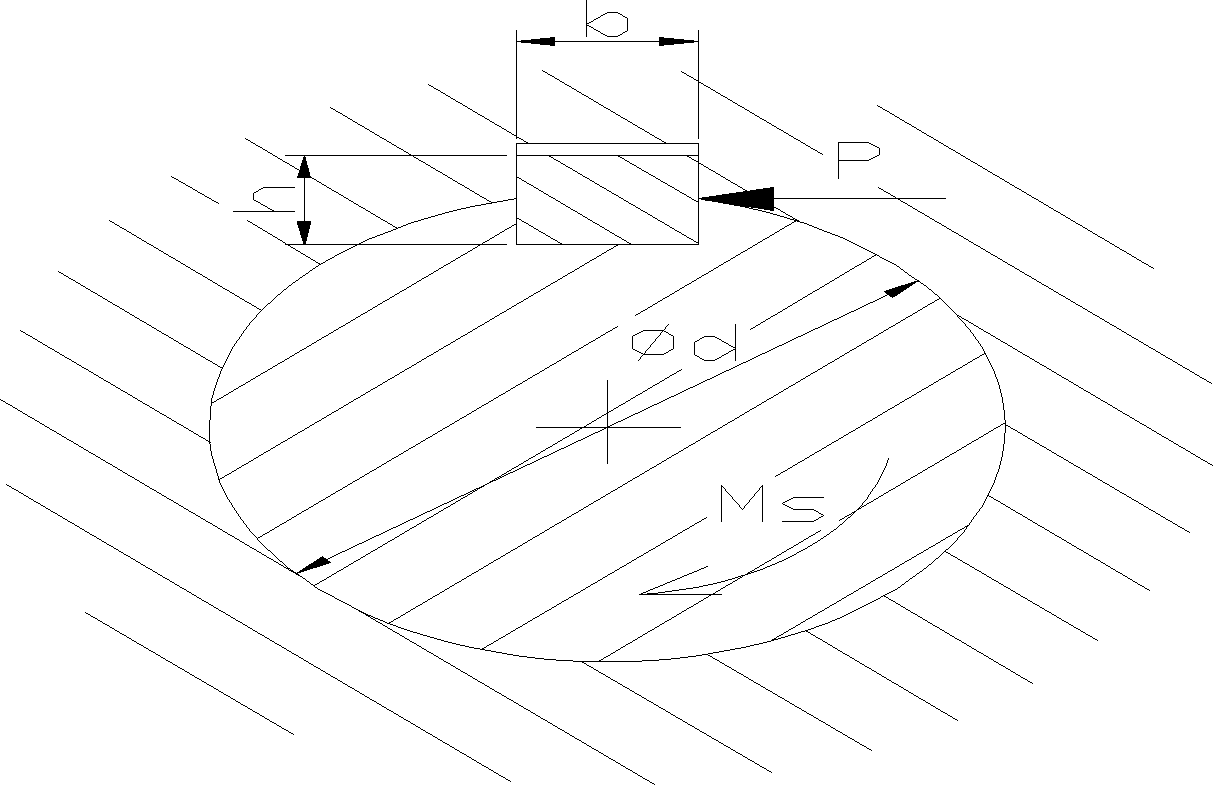

8. Oblicz długość wpustu l dla danych wg rysunku

Dane: M_s, h, p_dop., Ø d

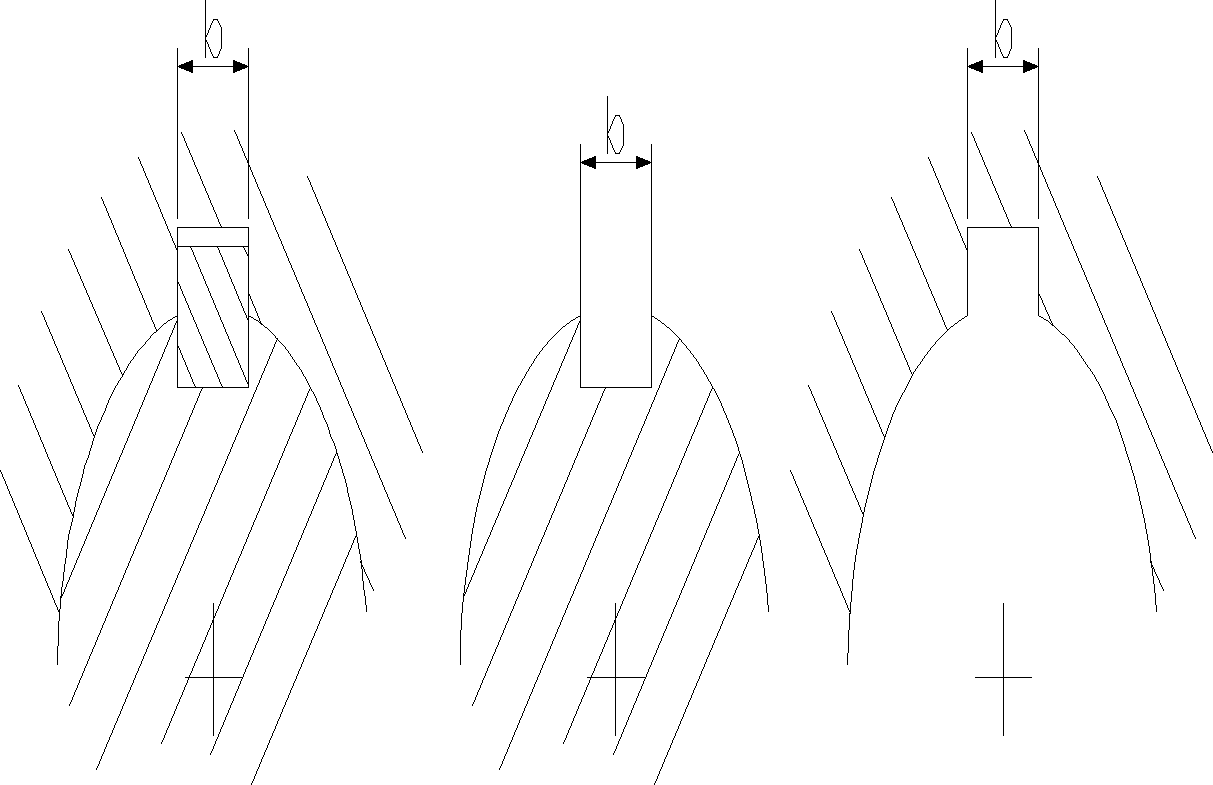

9. Oznacz pasowanie i tolerancje wałka i otworu dla spoczynkowego połączenia wpustowego, dla zadanych wartości wpustu b x h x l (8 x 8 x 20)

10. Oznacz pasowanie i tolerancje wałka i otworu dla ruchowego połączenia wpustowego, dla zadanych wartości wpustu: b x h x l (8 x 8 x 20)

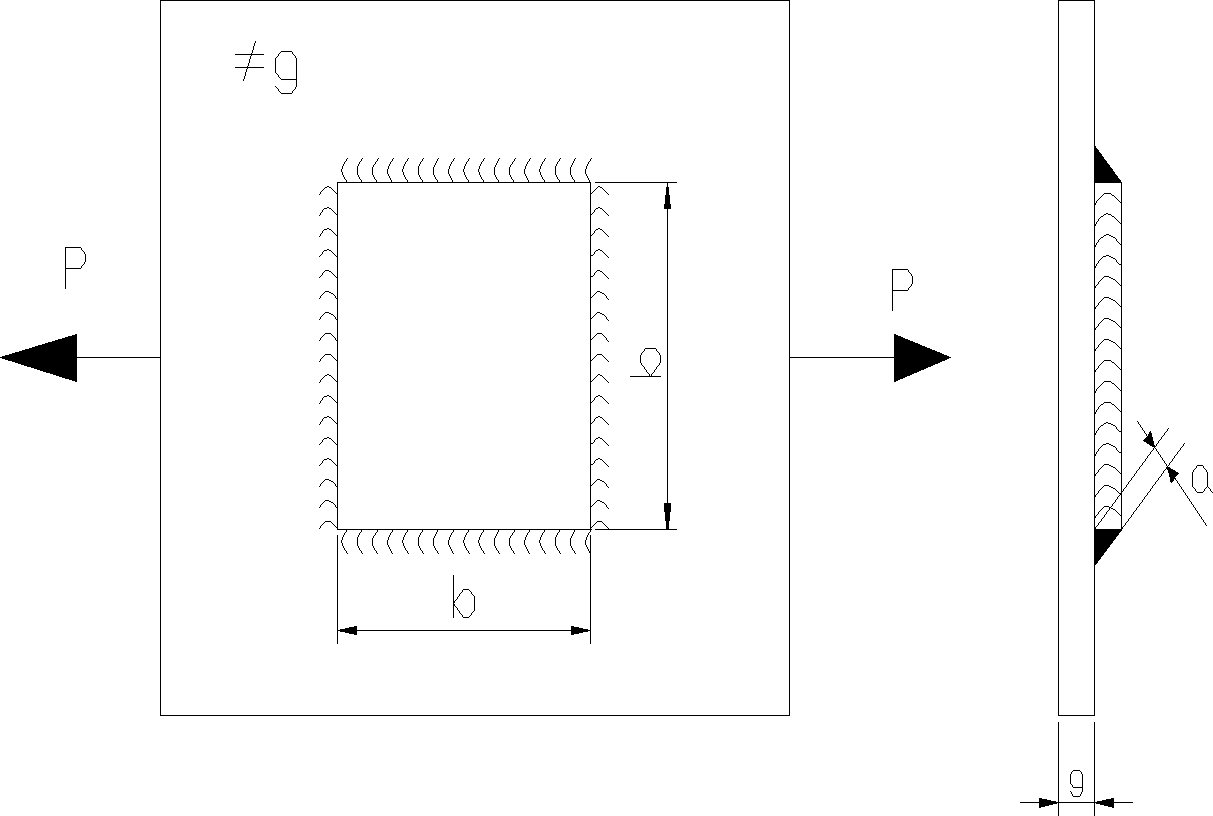

11. Napisz warunek wytrzymałościowy dla połączenia spawanego jak na rysunku:

Dane: a = 5, P, k'_t , b = 25 mm,

k'_t = 0,6 k_t, l_o - wg rysunku

l_o = ?

τ = ?

12. Napisz charakterystyczne cechy materiałowe oraz tolerancje wykonania dla standardowych połączeniowych elementów maszyn:

	Materiał	tolerancja wykonania
kołek wpust sworzeń klin nit

wymiar nominalny

wymiar nominalny

P

P

3

3

3

2

---
