1.Cel ćwiczenia.

Poznanie sposobów ochrony przeciwporażeniowej i metod pomiaru impedancji pętli zwarciowej.

2.Wiadomości wstępne.

W celu zabezpieczenia człowieka przed skutkami porażenia prądem elektrycznym stosuje się następujące środki ochrony przeciwporażeniowej:

Wartości napięć bezpiecznych w zależności od rodzaju prądu i warunków środowiskowych wynoszą: 50V dla prądu przemiennego i 120V dla prądu stałego, w warunkach, w których rezystancja ciała ludzkiego względem ziemi wynosi co najmniej 1000Ω oraz 25V dla prądu przemiennego i 60V dla prądu stałego, gdy jest ona niższa. Przy doborze tych napięć duże znaczenie ma również rodzaj zasilanego odbiornika (stały czy ruchomy) oraz stopień zagrożenia porażeniem.

Ochronę tę realizujemy porzez zastosowanie jednego z następujących środków:

Uziemieniem nazywamy połączenie jakiejkolwiek części urządzenia elektrycznego z zakopanym w ziemi uziomem. Wartość rezystancji uziemienia musi być tak dobrana, aby w przypadku zwarcia odłączenie instalacji nastąpiło w czasie nie dłuższym niż 5 s. Rozróżniamy uziemienia: ochronne, robocze, odgromowe i pomocnicze.

Zerowanie polega na bezpośrednim połączeniu części przewodzących urządzeń elektrycznych
z uziemionym przewodem ochronnym. Sieć przystosowana do zerowania musi posiadać:

Jako zabezpieczenia nadprądowe stosuje się bezpieczniki topikowe i wyłączniki samoczynne
z wyzwalaczami elektromagnetycznymi oraz nadmiarowe wyłączniki instalacyjne.

Wyłączniki przeciwporażeniowe różnicowo - prądowe.

Wyłączniki te reagują na wartość prądu upływu chronionego odbiornika lub grupy odbiorników. Podczas normalnej pracy instalacji, prąd upływu jest bardzo mały, suma geometryczna prądów IL1, IL2, IL3, IN jest praktycznie równa zeru, a więc strumień magnetyczny w rdzeniu wyłącznika nie indukuje napięcia. W razie pojawienia się prądu upływu przy uszkodzeniu izolacji
w rdzeniu pojawi się strumień magnetyczny, w uzwojeniu różnicowym UR popłynie prąd, który spowoduje zwolnienie zamka Z i wyłączenie wyłącznika.

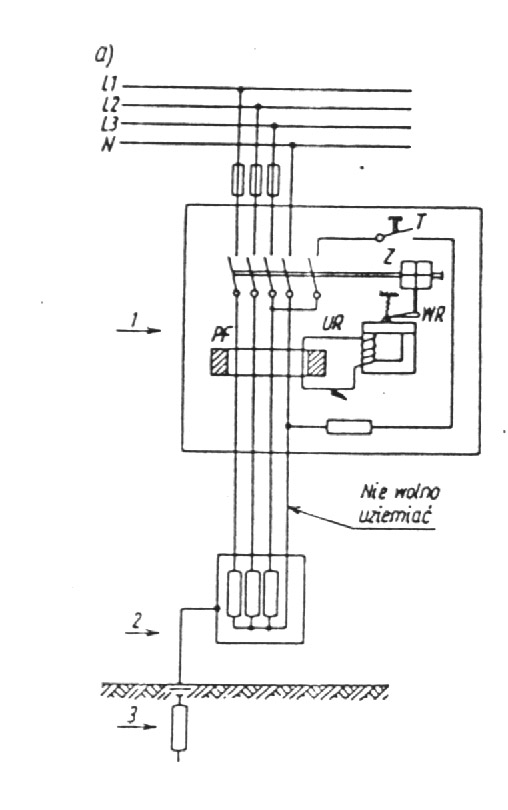

Wyłącznik przeciwporażeniowy różnicowo - prądowy.

0x08 graphic
PF- przekładnik prądowy Ferrantiego, UR-uzwojenie różnicowe, WR-wyzwalacz różnicowy,

Z-zamek, T-przycisk testujący

3.Spis przyrządów.

Stoły laboratoryjne były zabezpieczone bezpiecznikami typu BiWts 32 A, a gniazdo jednofazowe bezpiecznikami BiWts 10 A.

4.Tabele wyników i wzory.

Stół laboratoryjny.

Miernik MZW-5

Miernik MZC-1

U1

U2

Zp

Iz

U1

Zp

Iz

[V]

[V]

[Ω]

[A]

[V]

[Ω]

[A]

218

195

0,25

872

223

0,44

506

220

195

0,28

785

223

0,46

484

220

198

0,24

916

224

0,44

509

221

193

0,31

712

223

0,43

518

221

195

0,29

762

224

0,42

533

Średnia

220

195,5

0,27

814

223,4

0,438

510

Gniazdo 1-fazowe.

Miernik MZW-5

Miernik MZC-1

U1

U2

Zp

Iz

U1

Zp

Iz

[V]

[V]

[Ω]

[A]

[V]

[Ω]

[A]

219

202

0,18

1216

223

0,37

600

221

195

0,29

762

223

0,42

528

220

198

0,24

916

224

0,42

530

221

198

0,25

884

223

0,41

543

219

199

0,22

995

224

0,4

555

Średnia

220

198,4

0,23

956

223,4

0,4

556

Wyłącznik różnicowo - prądowy zespolony z wyłącznikiem samoczynnym P191 B6.

Górna wartość znamionowego prądu różnicowego wyzwalającego: I=0,03A.

Wartość prądu powodująca zadziałanie wyłącznika (na podstawie pomiarów): 21mA.

0x01 graphic
0x01 graphic
0x01 graphic

Iz - prąd zwarciowy

Ia - minimalny prąd przepalający bezpiecznik

U1 - napięcie znamionowe sieci

U2 - napięcie wyznaczone z pomiaru spatku napięcia na rezystorze pomiarowym

k2 - współczynnik równy impedancji rezystora pomiarowego

Ia - dla stołu 32A, dla gniazda 1-fazowego10A

5. Wnioski

Pomiary impedancji pętli zwarciowych mają na celu sprawdzenie skuteczności działania urządzeń ochrony (bezpieczników, wyłączników), których zadaniem jest szybkie samoczynne wyłączenie zasilania w przypadku 1-fazowych zwarć do obudów urządzeń połączonych
z przewodami ochronnymi PE lub PEN. Wymagania ochrony urządzeń uważa się za spełnione, jeżeli spodziewany prąd 1-fazowego zwarcia Iz jest większy od prądu działania zabezpieczeń zwarciowych Ia. Badanie takie z różnych względów dokonuje się przy załączonej sieci. Uwzględnia się wtedy min. impedancje uzwojeń transformatorów zasilających. Przedstawiona metoda jest stosunkowo prosta, lecz nie pozbawiona istotnych wad, takich jak:

Pomiary właściwe powinny być poprzedzone sprawdzeniem ciągłości przewodu ochronnego, aby podczas badania nie powodować warunków niebezpiecznych pod względem porażeniowym przez podanie napięcia na obudowę urządzeń połączonych z przewodem PE do miejsca jego uszkodzenia. W tym celu dokonuje się wstępnego zwarcia obwodu przez rezystor Rpw o dużej rezystancji, około 22 ÷ 25 kΩ. W badaniu wstępnym prąd nie przekracza wtedy 10mA, co nie stwarza niebezpieczeństwa porażenia nawet w przypadku braku ciągłości przewodów ochronnych. Po stwierdzeniu przerwy w ciągłości przewodów PE nie wolno przeprowadzać pomiarów właściwych, przez dokonanie zwarcia przez rezystor Rp, którego wartość równa się współczynnikowi k.

Otrzymane wyniki badań spełniają warunek: 0x01 graphic
, a więc warunek skutecznego zerowania został spełniony.

Badania skuteczności działania urządzeń różnicowoprądowych powinny wykazać min., że urządzenia te działają pod wpływem prądu różnicowego IΔw nie przekraczającego znamionowego prądu różnicowego wyzwalającego IΔn.

Dla badanego wyłącznika różnicowoprądowego znamionowy prąd różnicowy wyzwalający IΔn=30mA.

Na podstawie pomiarów prąd powodujący zadziałanie wyłącznika różnicowoprądowego IΔw=21mA.

Badany wyłącznik różnicowoprądowy spełnia warunek poprawnego eksploatowania
w instalacji nn ponieważ jego różnicowy prąd zadziałania nie przekracza znamionowego prądu różnicowego wyzwalającego IΔn. Spełniony jest również warunek selektywnego działania tzn., że w układzie szeregowo połączonych zabezpieczeń zadziała o większej czułości.

0x01 graphic
