Data |
Wykonawcy wiczenia |
Temat |
|
|
Sterownik mocy 1-fazowy. |
1. Wstp.
Sterowniki mocy przeznaczone s do urzdze elektrotermicznych do stosowania w czci wykonawczej ukadów sterowania lub automatycznej regulacji temperatury tych urzdze.
Celem wiczenia jest zapoznanie si z konfiguracj tyrystorowego ukadu 1-fazowego sterownika mocy, zasadami jego sterowania oraz jego zachowaniem si przy rónych rodzajach obcie.
2. Przebieg wiczenia.
Schemat A. Ukad pomiarowy.
a) Badanie sterownika mocy z obcieniem RL.
Obcienie: R0=70II70II140=28 [ ] , L0=70mH,
Tabela A. Wyniki pomiarów.
I [ A ] |
U [ V ] |
|
1.6 |
60 |
54 |
1.5 |
57 |
72 |
1.3 |
52 |
90 |
0.8 |
36 |
126 |
0.425 |
23 |
144 |
0.25 |
16 |
162 |
Rys. A. Przebieg napicia i prdu wyjciowego.
b) Badanie sterownika mocy z obcieniem R.
Obcienie: R0=70II70II140=28 [ ] .
Tabela B. Wyniki pomiarów.
I [ A ] |
U [ V ] |
|
2.2 |
61 |
18 |
2.125 |
59 |
34 |
2 |
55.5 |
54 |
1.9 |
51 |
72 |
1.4 |
37 |
108 |
0.75 |
20 |
126 |
0.3 |
8 |
154 |
Rys. B. Przebiegi napicia i prdu.
c) Badanie sterownika mocy z obcieniem L.
Obcienie: L0=70mH,
I [ A ] |
U [ V ] |
|
3.4 |
38 |
90 |
2.4 |
30 |
72 |
1.4 |
21 |
54 |
0.6 |
12 |
36 |
Tabela C. Wyniki pomiarów.
Rys. C. Przebiegi napi i prdów.
3. Wykresy.

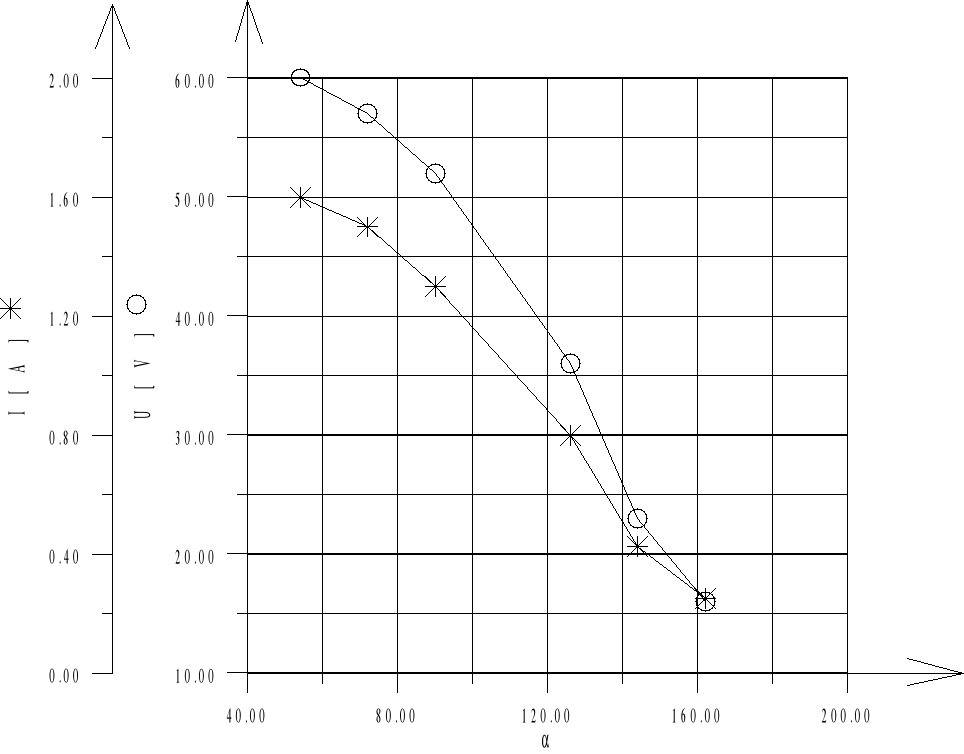

Wykres A. Charakterystyki Uo=f( ), oraz I=f( ) dla obcienia RL.

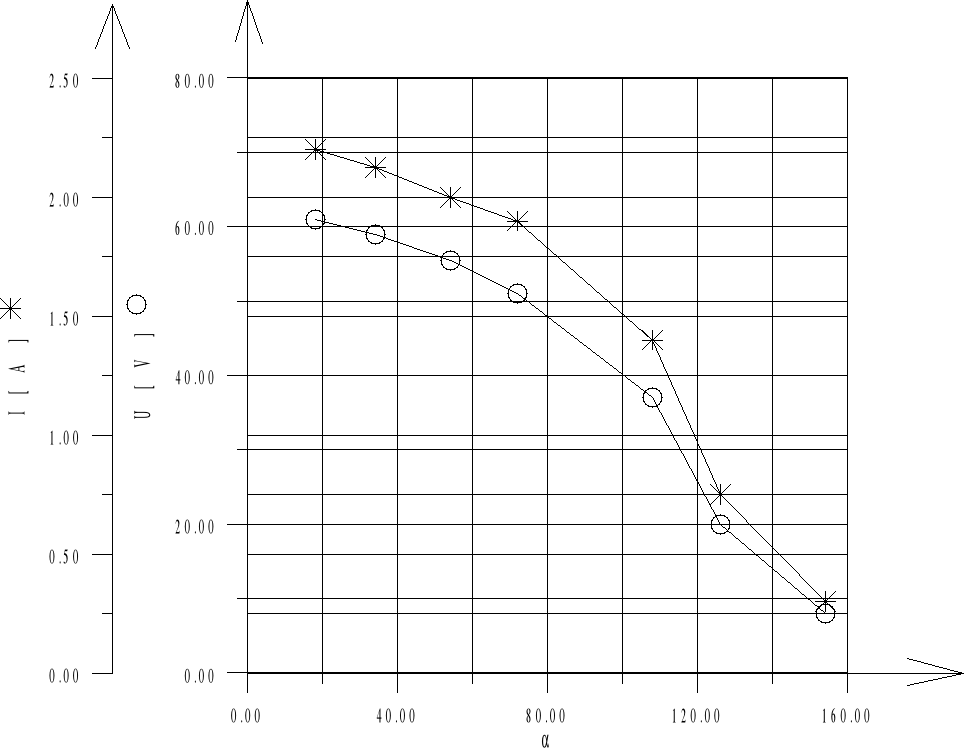

Wykres B. Charakterystyki Uo=f( ), oraz I=f( ) dla obcienia R.

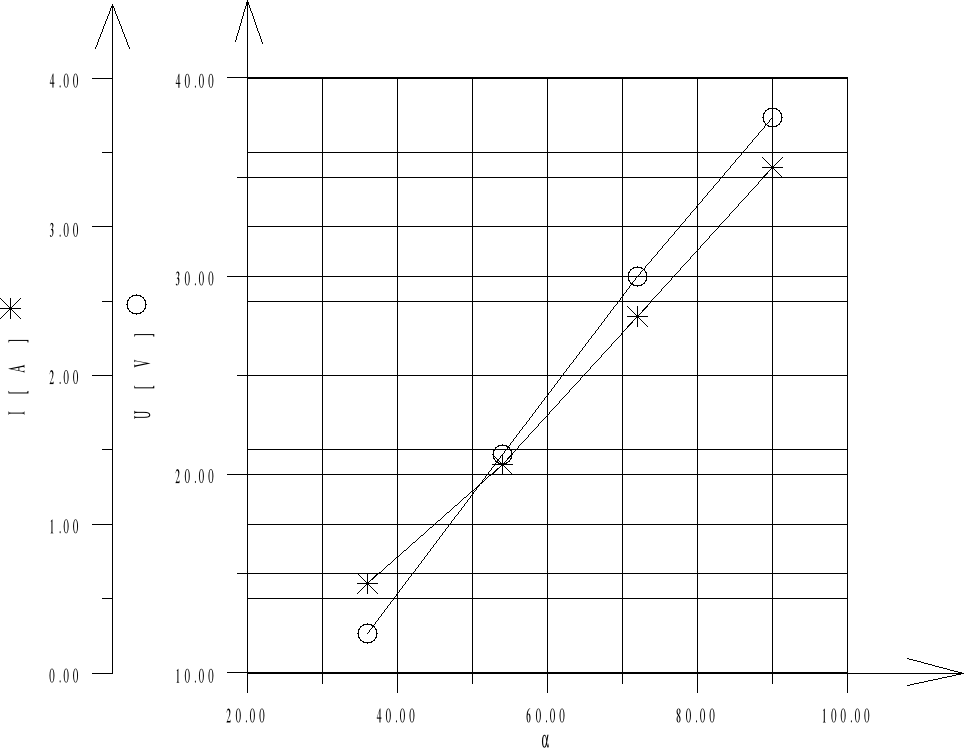

Wykres C. Charakterystyki Uo=f( ), oraz I=f( ) dla obcienia L.
4. Wnioski.
W wiczeniu badalimy jednofazowy sterownik mocy przy rónych odcieniach.
Po podczeniu ukadu pomiarowego zamieszczonego na schemacie pierwszym rozpoczlimy pomiary od obcienia RL. Zbadalimy wpyw kta zaponu na przebieg napicia i prdu. Ponadto na podstawie obserwacji przebiegów z oscyloskopu udao si nam ustali wpyw zmniejszenia kta zaponu na przebieg prdu i napicia wyjciowego. Przy maych wartociach kta zaponu wydua czas trwania impulsu prdu, a ksztat przebiegu napicia zblia si do sinusoidalnego. Tak wic dla najmniejszych wartoci kta zaponu, napicie i prd przyjmuj najwiksz warto. W badanym obwodzie moliwa bya regulacja w zakresie od 54o do 180. Warto k mona wyznaczy z zalenoci: k=arctg (Lo/Ro) i wynosi on 38o. Natomiast zmierzona przez nas warto wynosi 36o.
W nastpnej czci badalimy wyej wymieniony ukad obciony rezystancj. Wpyw kta na warto napicia i prdu wyjciowego jest identyczny jak w poprzednim wypadku. W ukadzie tym kt zaponu mona regulowa w zakresie 0"".
Na koniec badalimy wpywy przy obcieniu L. W tym ukadzie wpyw kta ma odmienny wpyw ni poprzednio, a mianowicie dla maych wartoci kta warto prdu i napicia na wyjciu jest równie niewielka. W ukadzie tym kt zaponu mona regulowa w zakresie k"", przy czym k dla czystej indukcyjnoci jest równe 90O.
