Politechnika Śląska
Wydział Elektryczny
Semestr II , Grupa T2
Sprawozdanie z ćwiczenia:
Wyznaczanie współczynnika przewodnictwa
cieplnego ciał stałych.
Sekcja 9
Kożuszek Aleksandra
Grzegorz Wojcik
Wprowadzenie teoretyczne:
Przewodzeniem ciepła nazywa się zjawisko przenoszenia energii cieplnej wewnątrz
ośrodka materialnego lub między ośrodkami będącymi w bezpośrednim
kontakcie , z miejsc o temperaturze wyższej do miejsc o temperaturze niższej .
Podczas przewodzenia ciepła cząstki ośrodków , w których występuje ten proces ,
nie wykazują istotnych zmian położenia w przestrzeni .
Podstawowym prawem opisującym przewodzenie ciepła jest prawo Fouriera ,
które w matematycznej postaci , dla jednowymiarowej przestrzeni geometrycznej ,
można zapisać następująco
gdzie :
q - natężenie strumienia cieplnego ,
,
- ilość ciepła przewodzonego
przez element o powierzchni A , odniesiona do jednostki czasu , T - temperatura ,
x - wymiar liniowy w kierunku normalnym do powierzchni A ,
-czas ,
- współczynnik
przewodności cieplnej (przewodność cieplna) .
Metoda pomiarowa
Ćwiczenie wykonujemy na zestawie do pomiaru współczynnika przewodnictwa
cieplnego - rys. nr 1 .
W chwili początkowej ciała miały tę samą temperaturę , a gradient temperatur
wewnątrz materiału był równy zeru . Badane płytki umieszczone są pomiędzy
dwoma mosiężnymi naczyniami . Przez dolne naczynie przepływa zimna
woda , przez pojemnik górny przepuszczamy parę wodną . Do płyt przylegają
krążki miedziane z zainstalowanymi termoparami . Końcówki termoelementów
doprowadzone są do zacisków .
Wraz z upływem czasu rośnie temperatura złącza między płytami , aż
do ustalenia takich gradientów temperatury , gdy temperatury płaszczyzn krążków
ustalą się . Wówczas można wyliczyć współczynnik przewodnictwa cieplnego
badanej substancji , znając wartość współczynnika dla materiału wzorcowego
Miarą temperatur są siły termoelektryczne termopar , a wzór służący do obliczenia
współczynnika przewodnictwa cieplnego drewna i piaskowca przyjmuje postać
- grubość materiału wzorcowego - marmuru ,
- grubość badanej próbki ,
- napięcie odpowiadające płytce wzorcowej ,
- napięcie odpowiadające badanej płytce .
1
Marmur
2
Drewno
3
Piaskowiec
4
0
Przebieg ćwiczenia
- nalewamy wodę do naczynia
- otwieramy obieg zimnej wody
- rozpoczynamy podgrzewanie wody w naczyniu
- od momentu wrzenia , zaczynamy notować wskazania miliwoltomierza
mierzącego siłę termoelektryczną kolejnych termopar
- pomiary powtarzamy w odstępach 1 - minutowych aż do ustalenia się
wskazań miernika dla wszystkich termoelementów .
Tabela pomiarowa:
Wyniki pomiarów |
Napięcia na poszczególnych Materiałach |
||||||
t[min] |
|
|
|
|
|
|
|
1 |
-0.27 |
-0.17 |
0.60 |
1.91 |
0.10 |
0.77 |
1.31 |
2 |
-0.28 |
-0.18 |
0.79 |
2.08 |
0.10 |
0.97 |
2.87 |
3 |
-0.28 |
-0.18 |
0.91 |
2.15 |
0.10 |
1.09 |
1.24 |
4 |
-0.28 |
-0.19 |
1.93 |
2.21 |
0.09 |
0.22 |
1.28 |
5 |
-0.29 |
-0.18 |
1.40 |
2.28 |
0.11 |
2.12 |
0.88 |
6 |
-0.29 |
-0.17 |
1.25 |
2.33 |
0.12 |
1.42 |
1.08 |
7 |
-0.29 |
-0.18 |
1.34 |
2.37 |
0.11 |
1.52 |
1.03 |
8 |
-0.28 |
-0.16 |
1.44 |
2.42 |
0.12 |
1.60 |
0.98 |
9 |
-0.29 |
-0.16 |
1.51 |
2.45 |
0.13 |
1.67 |
0.94 |
10 |
-0.29 |
-0.16 |
1.57 |
2.48 |
0.13 |
1.73 |
0.91 |
11 |
-0.29 |
-0.15 |
1.64 |
2.50 |
0.14 |
1.79 |
0.86 |
12 |
-0.29 |
-0.15 |
1.70 |
2.53 |
0.14 |
1.95 |
0.83 |
13 |
-0.29 |
-0.14 |
1.74 |
2.55 |
0.15 |
1.98 |
0.81 |
14 |
-0.29 |
-0.13 |
1.79 |
2.58 |
0.16 |
1.92 |
0.79 |
15 |
-0.29 |
-0.12 |
1.83 |
2.59 |
0.17 |
1.95 |
0.76 |
16 |
-0.29 |
-0.12 |
1.86 |
2.60 |
0.17 |
2.25 |
0.74 |
17 |
-0.29 |
-0.11 |
1.89 |
2.61 |
0.18 |
2.00 |
0.72 |
18 |
-0.29 |
-0.11 |
1.92 |
2.62 |
0.18 |
2.03 |
0.70 |
19 |
-0.29 |
-0.10 |
1.94 |
2.63 |
0.19 |
2.04 |
0.89 |
20 |
-0.28 |
-0.10 |
1.96 |
2.64 |
0.18 |
2.06 |
0.68 |
21 |
-0.28 |
-0.09 |
1.98 |
2.65 |
0.19 |
2.07 |
0.67 |
22 |
-0.28 |
-0.08 |
2.01 |
2.66 |
0.20 |
2.09 |
0.65 |
23 |
-0.28 |
-0.08 |
2.02 |
2.66 |
0.20 |
2.10 |
0.64 |
24 |
-0.28 |
-0.08 |
2.03 |
2.66 |
0.20 |
2.11 |
0.63 |
25 |
-0.28 |
-0.07 |
2.05 |
2.67 |
0.21 |
2.09 |
0.62 |
26 |
-0.28 |
-0.06 |
2.06 |
2.68 |
0.22 |
2.12 |
0.62 |
27 |
-0.28 |
-0.06 |
2.06 |
2.68 |
0.22 |
2.12 |
0.62 |
28 |
-0.28 |
-0.06 |
2.08 |
2.68 |
0.22 |
2.14 |
0.60 |
29 |
-0.28 |
-0.06 |
2.08 |
2.68 |
0.22 |
2.14 |
0.60 |
30 |
-0.28 |
-0.05 |
2.09 |
2.69 |
0.23 |
2.14 |
0.60 |

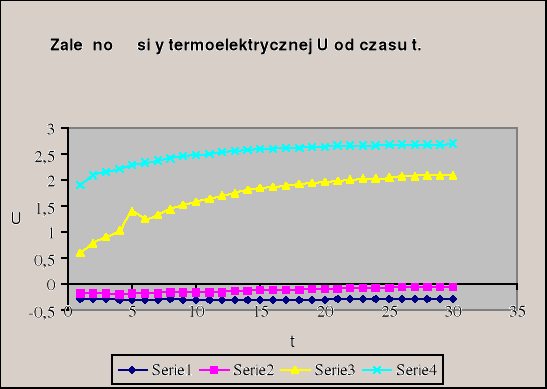

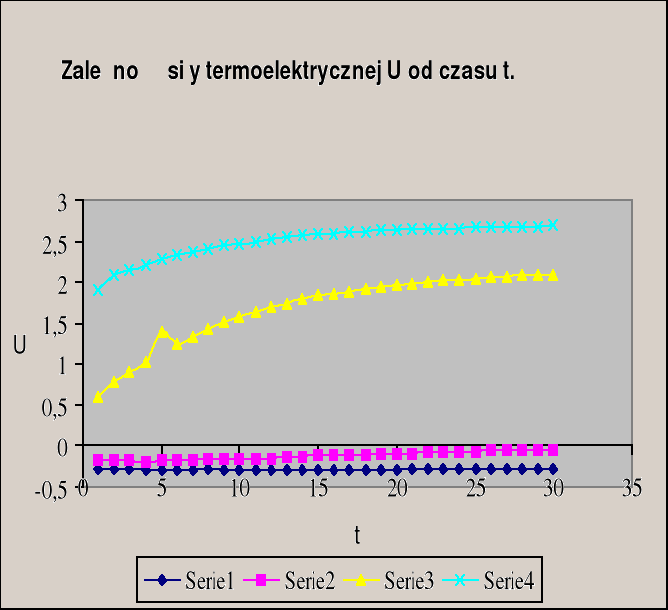

Wykresy:
Obliczenia i analiza błędów:
Wartości przyjęte w ćwiczeniu :
grubości :
-marmuru
-drewna
-piaskowca
współczynnik przewodnictwa cieplnego marmuru
błąd woltomierza TYPE V541 : napięcie stałe 0,05%w + 0,01% pełnej skali
do obliczeń przyjęto błąd wynikający w niedokładności pomiaru woltomierza
= 0,01 [mV]
Wartości
i
obliczam korzystając ze wzoru
Błąd obliczeń
i
, obliczam korzystając z definicji różniczki zupełnej
Nr |
Materiał |
U [mV] |
[J/msk] |
[J/msk] |
1 |
Marmur |
0,20 |
---- |
---- |
2 |
Drewno |
2,14 |
0,18 |
0,01 |
3 |
Piaskowiec |
0,60 |
0,54 |
0,39 |
Współczynniki przewodzenia ciepła dla drewna i piaskowca według pomiarów
i dokonanych obliczeń wynoszą odpowiednio :
Wartości tablicowe współczynników wynoszą :
- dla drewna
[J/msK]
- dla piaskowca
[J/msK]
Wnioski:
1. Obliczony współczynnik przewodnictwa cieplnego dla drewna pokrywa się
z wartością tablicową .
2. Obliczony współczynnik przewodnictwa cieplnego dla piaskowca odbiega
znacznie od wartości tablicowych . Na ewentualne błędy mogły mieć
wpływ następujące czynniki :
- niedokładne stykanie się płytek
- straty energii cieplnej przez brzegi płytek
- próbka piaskowca zawierać mogła zanieczyszczenia mające wpływ
na wartość rzeczywistą współczynnika .
