Ćw 4 Fizyka, Politechnika Rzeszowska, Fizyka Sprawozdania, prz inf 2011


EF DI1 - I rok Elektrotechnika i Informatyka Dzienne

Laboratorium z fizyki

Ćw. nr: 4

Pomiar lepkości cieczy metodą Stokesa.

  1. Wstęp teoretyczny - Pomiar lepkości cieczy metodą Stokesa.

Lepkość - właściwość płynów charakteryzująca ich opór wewnętrzny przeciw płynięciu. Lepkość jest jedną z najważniejszych cech płynów, gazów oraz w niektórych przypadkach ciał stałych (plastycznych).

Zgodnie z laminarnym modelem przepływu lepkość wynika ze zdolności płynu do przekazywania pędu pomiędzy warstwami poruszającymi się z różnymi prędkościami.

Prawo Stokesa - prawo określające siłę oporu ciała o kształcie kuli poruszającego się w płynie (cieczy lub gazie). Zostało odkryte w roku 1851 przez Sir George'a Stokesa.

0x01 graphic

0x01 graphic
- siła oporu

η - lepkość dynamiczna płynu

r - promień kuli

0x01 graphic
- prędkość ciała względem płynu.

0x01 graphic

Równanie Bernoulliego

Założenia: ciecz jest nieściśliwa, nie lepka, oraz jej przepływ jest bezwirowy.

0x01 graphic

e - energia jednostki masy płynu

0x01 graphic
- gęstość cieczy

v - prędkość

h - wysokość

g - przyśpieszenie ziemskie

p - ciśnienie cieczy

II. Wyniki pomiarów

Gęstości cieczy (gliceryny) oraz kulek:

0x01 graphic

0x01 graphic

Pomiar pierwszy:

Nr kulki

l [m]

d1 [mm]

t1 [s]

η *10-4 [Ns/m2]

η śr ± Δη (*10-4 [Ns/m2])

1

0,798

8,65

4,09

144,78

172,467 ± 20,015

2

0,798

9,36

4,11

169,23

3

0,798

9,31

4,03

163,59

4

0,798

9,30

4,15

168,66

5

0,798

9,50

4,07

172,99

6

0,798

9,00

4,00

152,31

7

0,798

9,50

4,08

172,99

8

0,798

8,70

4,05

144,78

9

0,798

10,00

4,67

219,1

10

0,798

10,00

4,61

216,24

Gdzie:

l - odległość przebyta przez kulkę

d - średnica kulki

t - czas opadania

rśr=4,67[mm]

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

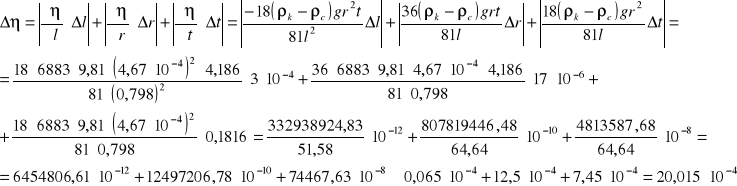

współczynnik lepkości:

0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Pomiar drugi:

Nr kulki

l [m]

d2 [mm]

t1 [s]

η *10-4 [Ns/m2]

η śr ± Δη (*10-4 [Ns/m2])

1

0,798

6,35

6,84

129,65

122,294 ± 21,64

2

0,798

6,29

6,85

127,4

3

0,798

6,13

6,71

118,53

4

0,798

7,37

5,50

140,43

5

0,798

6,05

6,89

118,55

6

0,798

5,90

6,79

111,11

7

0,798

7,00

5,60

128,99

8

0,798

6,02

6,75

114,99

9

0,798

5,95

6,84

113,83

10

0,798

6,06

6,92

119,46

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

współczynnik lepkości:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

III. Wnioski:

Jak wynika z prawa Stokesa prędkość spadania kulki w cieczy jest proporcjonalna do jej promienia i do różnicy gęstości ρmateriału kulki i ρcieczy , w której kulka spada . Przy małych prędkościach ruchu kulki otrzymujemy duże wartości czasu spadania kulki , co zmniejsza błąd względny pomiaru . Nie można stosować jednak przesadnie małych kulek , gdyż wówczas należy się liczyć z bardzo słabą ich widocznością podczas ruchu.

Inne błędy pomiarowe podczas przeprowadzania doświadczenia mogą wynikać z następujących przyczyn: ograniczenia w dokładności pomiarów wynikających z niedokładności przyrządów pomiarowych a także sposobu ich wykorzystania oraz niedokładny pomiar czasu związany z małą czujnością osoby mierzącej (czas reakcji człowieka na włączenie i wyłączenie stopera). Poza tym gęstość gliceryny może być inna niż gęstość podana w tabelach ma to związek z jej higroskopijnymi właściwościami oraz z jej temperaturą podczas wykonywania ćwiczenia.
