METROLOGIA - SPRAWOZDANIE Z ĆWICZEŃ LABORATORYJNYCH

Prowadzący: dr inż. Marcin Apostoł rok akademicki 2009/2010, semestr II

Skład zespołu

Wojciech ŁAŚ, Michał LESZCZYŃSKI, Mateusz LESZCZYŃSKI, Bartosz LETKI, Andrzej KUROWSKI

Grupa / zespół / nr ćw.

30B / 5 / 4

Temat ćwiczenia

Własności dynamiczne przetworników drugiego rzędu

CEL ĆWICZENIA

Celem ćwiczenia jest poznanie własności dynamicznych przetworników drugiego

rzędu w dziedzinie czasu i częstotliwości oraz wyznaczanie podstawowych parametrów

tych przetworników na drodze pomiarowej. W ćwiczeniu będzie badany człon elektryczny

RLC, który jest analogią przetwornika oscylacyjnego drugiego rzędu.

1. Wyznaczanie odpowiedzi skokowej przetwornika oscylacyjnego RLC.

0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

Dane układu:

C = 5,1 [nF]

R = 2,2 []

L = 227 [mH]

Dla zerowych warunków początkowych równanie operatorowe opisujące układ przetwornika ma postać:

0x01 graphic

0x01 graphic

Rys. 2 Odpowiedź skokowa przetwornika II rzędu otrzymana symulacyjnie

// dorysować wykres na podstawie pomiarów

Otrzymane pomiary:

0x01 graphic

tu

y(tu)

Δym

τ

[μs]

[V]

[V]

[μs]

920

8,64

4,88

216

Wnioski:

Otrzymane pomiary różnią się z symulacją układu. Mogła mieć na to wpływ niedokładność pomiarów jak również niedokładna wartość doprowadzonego napięcia U1.

2. Wyznaczanie charakterystyk częstotliwościowych: amplitudowej i fazowej

Wyznaczanie charakterystyki amplitudowo - częstotliwościowej na podstawie wyników pomiarów:

Tabela 1

f

[kHz]

log f

U1

[V]

U2

[V]

G(ω)=2U2/2U1

0x01 graphic

[dB]

0,02

1,30103

8,32

8,32

1

0

2

3,30103

8,32

9,92

1,192307692

1,527767

4

3,60206

8,32

22,2

2,668269231

8,524593

20,4

4,30963

8,48

0,32

0,037735849

-28,4649

101,6

5,006894

8,48

0,16

0,018867925

-34,4855

153,6

5,186391

8,48

0,16

0,018867925

-34,4855

200

5,30103

8,48

0,16

0,018867925

-34,4855

Wyznaczanie charakterystyki amplitudowo-fazowej na podstawie wyników pomiarów:

0x01 graphic

Rys.3 Schemat do wyznaczania przesunięcia fazowego metodą elipsy.

Odczytujemy wartości yo oraz ym i obliczamy kąt fazowy z zależności:

0x01 graphic

Tabela 2

Częstotliwość [Hz]

yo [liczba działek]

ym [liczba działek]

0x01 graphic
[0x01 graphic
]

1000

0,38

4,32

-5,04643

2440

1,28

5,44

-13,609

11220

0,12

0,76

-170,915

0x01 graphic

Rys. 4 Charakterystyka amplitudowo-częstotliwościowa w jednostkach względnych

0x01 graphic

Rys. 5 Charakterystyki częstotliwościowe: amplitudowa i fazowa przetwornika II rzędu

Strona 1 z 4

L

R

U2

C

U1

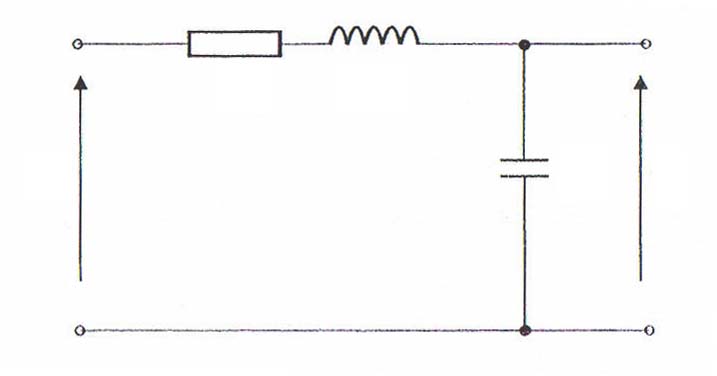

Rys.1 Schemat przetwornika
