Laboratorium Budowy Urządzeń Mikrokomputerowych

Ćwiczenie Nr. 4

Nazwisko: Drański

Nowak

Niezgoda

Imię: Dominik

Jerzy

Rafał

Semestr

VII

Grupa

ED 7.4

Rok akad.

1996/97

Temat ćwiczenia: Badanie zasilacza układów mikroprocesorowych

Data wykonania

22 X 1997

Ocena

0x08 graphic
1. Zdjęcie obudowy i identyfikacja pakietów w zasilaczu.

2. Sprawdzenie i regulacja napięć wyjściowych zasilacza.

Zakres

Napięcie znamionowe

Zakres górny

Zakres dolny

V

V

V

1

+5

5.76

4.1

2

+12

13.2

10.1

3

-12

-11.8

-11.05

4

-5

-5.75

-4.42

3. Badanie wpływu napięcia zasilającego na pracę.

Badanie wpływu napięcia zasilającego na prace wykonałem dla zakresu 1 (+5V) najpierw dla napięcia rosnącego a potem dla opadającego.

Uzas

V

100

120

130

150

160

180

190

200

210

220

Uwy

V

0

0

0

0

4.9

5.0

5.0

5.0

5.0

5.0

Uwy

V

0

0

5.0

5.0

5.0

5.0

5.0

5.0

5.0

5.0

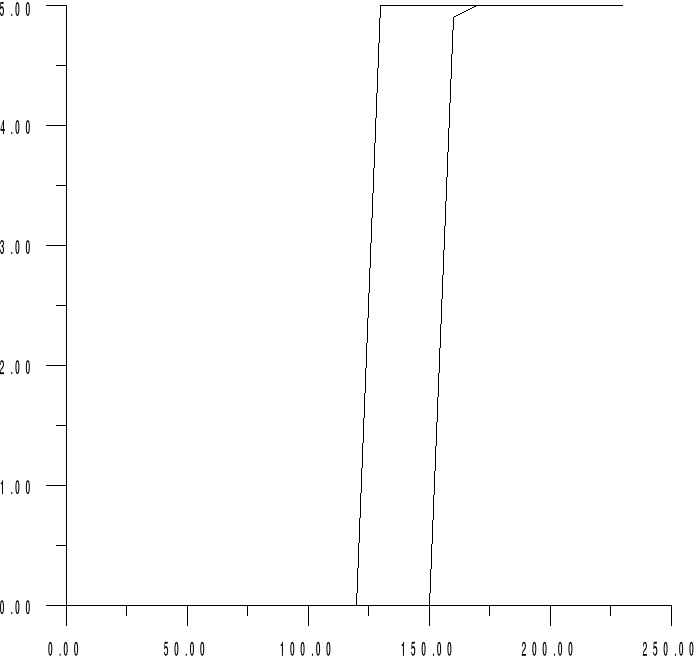

Charakterystyka Uwy=f(UWe)

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic

4. Badanie wpływu zmiany obciążenia na wartość otrzymywanego napięcia.

Badanie wpływu zmiany obciążenia na napięcie wyjściowe dokonałem dla zakresu 1 (+5V).

lR

-

0

0.2

0.4

0.5

0.6

0.7

0.8

0.9

UWY

V

5.0

4.9

4.9

4.9

4.8

4.5

4.2

4.0

lR =a/l - odległość względna suwaka potencjometru..

gdzie l - zakres przesuwu potencjometru

a - odległość suwaka od początku

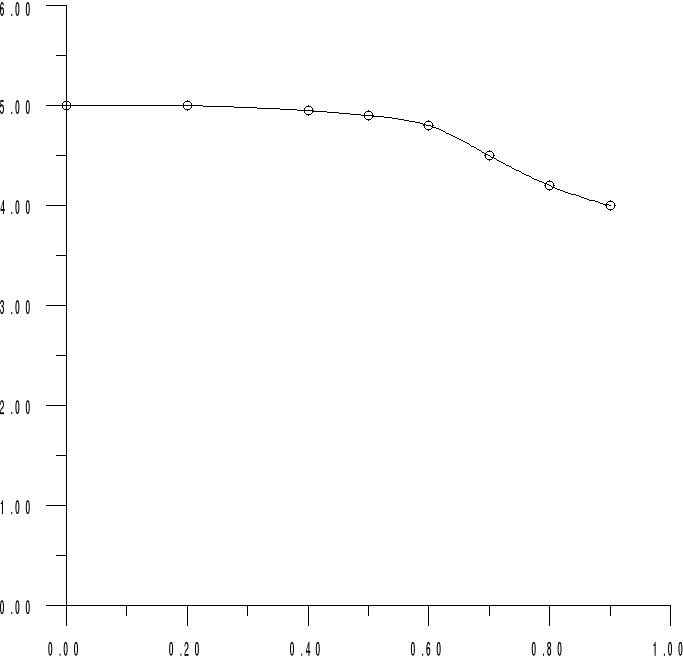

Charakterystyka UWY = F( lR )

0x08 graphic
0x08 graphic
0x01 graphic

5.Wnioski

W ćwiczeniu badaliśmy zasilacz układów mikroprocesorowych. Zasilacz posiada kilka wyjść o napięciach wyjściowych ±5V i ±12V. Pierwsza część ćwiczenia dotyczyła identyfikacji pakietów w zasilaczu. Posługując się schematem zasilacza zostały zidentyfikowane wszystkie pakiety.

Drugi punkt ćwiczenia dotyczył zbadania zakresów regulacji na poszczególnych zakresach wyjściowych oraz regulacji napięcia do wartości nominalnej. Dla zakresów 2 i 3 ze względu na brak odpowiedniego woltomierza należało użyć odpowiedniego układu powiększającego jego zakres. W tym celu wykorzystałem układ dzielnika napięcia przedstawiony poniżej.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

Pozycję suwaka w potencjometrze dobiera się dla zakresu który jest już sprawdzony, w naszym przypadku jest nim zakres 1 (+5V). Aby ułatwić odczytywanie napięć zakres woltomierza powiększyłem dwukrotnie, czyli dla zakresu +5V ustawiłem suwak w takiej pozycji dla której woltomierz wskazywał napięcie 2,5V. Dwukrotne zmniejszenie napięcia jest zachowane również dla innych zakresów, czego dowód znajduje się poniżej.

0x08 graphic

Jak więc widać stosunek U1 do U2 jest stały i zależny tylko od położenia suwaka w potencjometrze.

Zakresy regulacji dla poszczególnych wyjść pozwalały na dużą swobodę regulacji, jednak dla zakresu 3 nie można było ustawić napięcia nominalnego. Może to wynikać ze złego dobrania elementów zasilacza.

Punkt czwarty dotyczył badania wpływu napięcia zasilającego na napięcie wyjściowe. Z pomiarów wynika ze zasilacz posiada pewną progową wartość napięcia dla której napięcie wyjściowe osiąga wartość nominalną. Zasilacz jest bardzo stabilny w bardzo dużym zakresie napięć wejściowych. Przy zmniejszaniu napięcia zasilacz przestaje działać równie gwałtownie, lecz dla mniejszego napięcia niż było potrzebne do jego uruchomienia.

Ostatni punkt ćwiczenia dotyczył badania wpływu obciążenia na wartość nacięcia wyjściowego. Badanie takie daje nam dane jakie maksymalne obciążenie możemy podłączyć do zasilacza bez zbytniego spadku napięcia. Ze względu na to że ciężko było ocenić wartość obciążenia, wartość napięcia wyjściowego uzależniłem od względnego przesunięcia suwaka. W tym pomiarze występuje dodatkowy błąd ze względu na to ze długość przesuwu suwaka nie jest jednakowa z długością nawiniętego drutu oporowego.

0x01 graphic

UWE [V]

UWY [V]

1 - charakterystyka dla napięcia rosnącego

2 - charakterystyka dla napięcia malejącego

2

1

lR

UWY [V]

RD

U1

V

Ra

Rb

RV

U1

U2
