Laboratorium Obrabiarek CNC
Temat: Ustawianie narzędzi i obsługa pulpitu operacyjnego centrum frezarskiego FYS 16NM
	Prowadzący:
		Ocena:

1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie studentów z:

• obsługa pulpitu układu sterowania SINUMERIK 801 w trybie pracy:
  sterowanie ręczne i ręczne wprowadzenie informacji do układu,
  sposobami ustawiania frezów w oprawkach obróbkowych,

• pomiarem wielkości korekcyjnych frezów,

• wprowadzaniem wielkości korekcyjnych frezów do układu sterowania.

2. Przebieg ćwiczenia

W ćwiczeniu zapoznaliśmy się z pulpitem układu sterowania SINUMERIK 801 (NUMS 322T) ,oraz z wprowadzianiem do układu sterowania prostych komend (np. start/stop wrzeciona, przemieszczenie stołu ruchem przestawczym, ruchem roboczym)

Rys1. Schemat pulpitu układu sterowania NUMS 322T

Elementy obsługi na pulpicie NUMS 322T

• Włączenie zasilania i zerowanie części cyfrowej i analogowej,

• STOP Awaryjny,

• START,

• STOP - zatrzymanie posuwu bez utraty informacji przy pracy Auto, B/B (blok po bloku).

RWI (ręczne wprowadzanie informacji),

• STOP warunkowy - umożliwia przerwanie wykonywania programu w blokach,

w których zapisana jest funkcja MOI

• przycisk umożliwiający opuszczanie bloków programu poprzedzonych znakiem „ / "

• nastawnik prędkości ruchu posuwowego (umożliwia zmniejszenie posuwu co 10%)

• przełącznik rodzaju pracy

• przełącznik ADRES (umożliwia wybór i wprowadzanie słów i bloku informacji w trybie RWI)_?

• Wyświetlacz N - wyświetla numer wykonywanego bloku programu

• nastawnik numeru bloku,

• wyświetlacz X/Z - wyświetla położenie suportu w osi X lub Z względem punktu,w którym nastąpiło wyzerowanie liczników położenia,

• nastawnik liczby i znaku,

• przycisk WPIS, wprowadzanie do pamięci danych w trybie pracy RWL

• przycisk KAS, powoduje skasowanie wprowadzanego bloku danych,

• lampki sygnalizacyjne,

• przycisk WYSW. X/Z, przełączanie wyświetlania położenia w osi X lub Z,

• przycisk zerujący licznik położenia w wybranej osi (X lub Z).

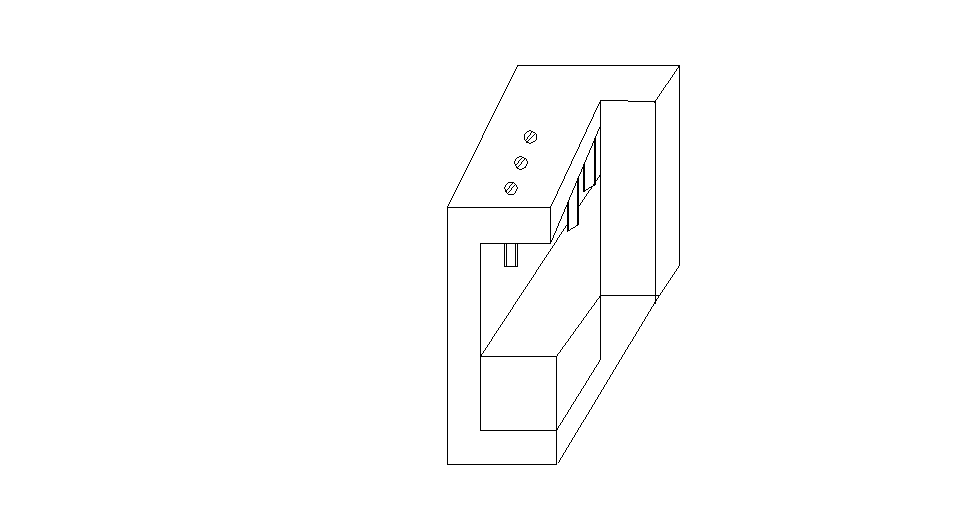

Rys2. Sposób mocowania narzędzia w oprawce.

1-oprawka; 2- śruby mocujące; 3- w tym miejscu mocujemy narzędzie

Pomiar wartości noża tokarskiego

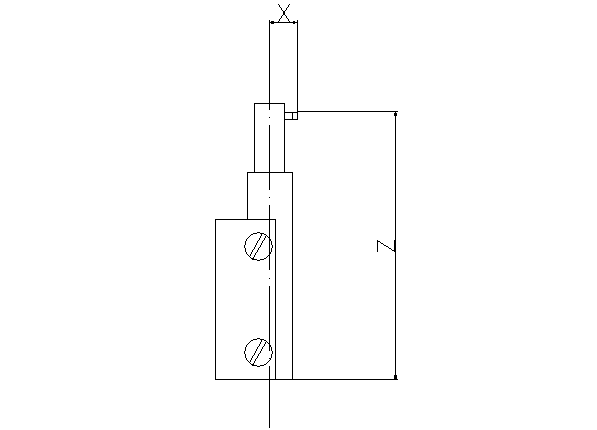

Rys3. Wytaczak do rowków Z= 285,9 mm;

X= -20,2 mm

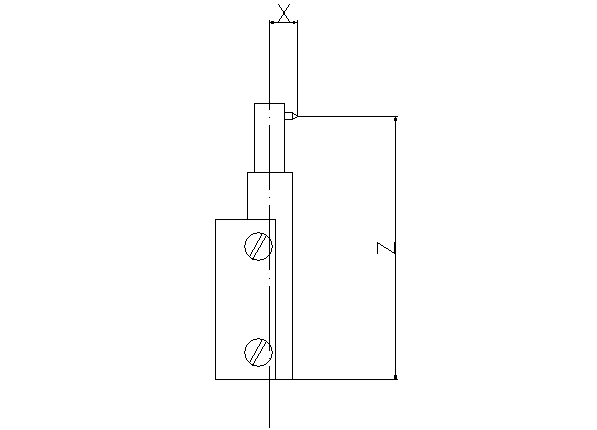

Rys4. Nóż do gwintów zewnętrznych:

Z=230 mm;X=-19,9 mm

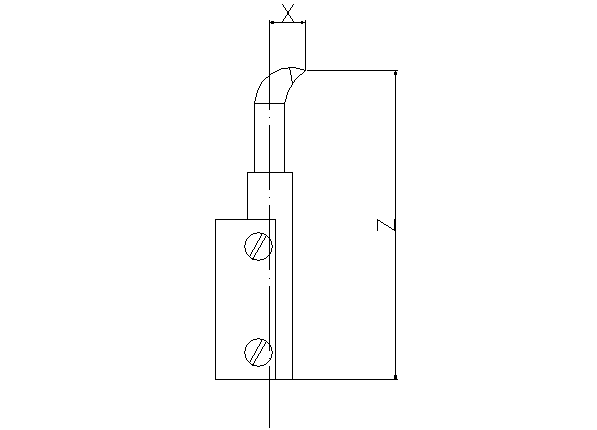

Rys5. Nóż : prawy odsadzany

Z=206,2 mm;X=5 mm

Rys6. Przykładowy model centrum frezarskiego FYS 16NM

• Wnioski

• Obrabiarki CNC spowodowały że czas wykonywania przedmiotów zmniejszył się

• Obrabiarki CNC umożliwiają wykonanie kilku operacji jedna po drugiej bez ponownego mocowania

• Parametry pracy obrabiarek CNC są o wiele lepsze niż maszyn sterowanych ręcznie

• Warunki pracy polepszyły się dla pracownika i przy zachowaniu regulaminu BHP zmniejszyły się wypadki
