SPRAWOZDANIE

Z WYKONANEGO ĆWICZENIA

Z UKŁADÓW ELEKTRONICZNYCH

TEMAT: BADANIE BRAMEK I PRZERZUTNIKÓW

SKŁAD ZESPOŁU: - Marek PALACZ

• Paweł KUBACKI

• Rafał ŚWIERCZ

• Tomasz LASKOWSKI

PROWADZĄCY ZAJĘCIA: dr inż. Romuald JANKOWSKI

DATA WYKONANIA ĆWICZENIA: 25.11.2001r

PRZEBIEG ĆWICZENIA

Celem ćwiczenia było zdjęcie charakterystyk przejściowych, wejściowych i wyjściowych oraz pomiar czasów propagacji poszczególnych bramek.

W ćwiczeniu użyto następującego sprzętu:

• oscyloskop

• charakterograf

• generator

• zasilacz

Wszystkie układy zasilane były napięciem 5V.

Do badania posłużyły bramki serii UCY 7400; 74LS00; 74132; MCY 74011

UCY 7400; UCY 74LS00 UCY 74132

MCY 74011

Charakterystyki uzyskane podczas badania układów:

UCY 7400

Przejściowa Wejściowa

Wyjściowa ,,0” Wyjściowa ,,1”

UCY 74132

Przejściowa Wejściowa

Wyjściowa ,,0” Wyjściowa ,,1”

UCY 74LS00

Przejściowa Wejściowa

Wyjściowa ,,0” Wyjściowa ,,1”

UCY 74011

Przejściowa Wyjściowa ,,0”

Wyjściowa ,,1”

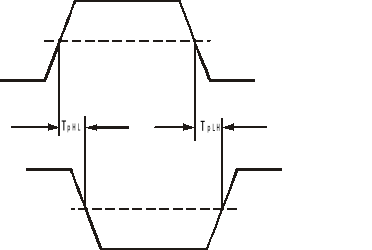

Odczytane czasy opóźnień badanych bramek

Sygnał wejściowy

Sygnał wyjściowy

Czasy propagacji poszczególnych układów.

Układ	tp
		Bez obciążenia	Obciążenie	Obciążenie	Obciążenie
				15pF	47pF	101pF
UCY 7400	25ns	100ns	125ns	150ns
UCY 74LS00	17ns	75ns	95ns	125ns
UCY 74132	40ns	65ns	75ns	90ns
		22pF	47pF	82pF
MCY 74011	125ns	200ns	250ns	300ns

Wnioski

Wszystkie uzyskane wartości napięć i prądów na naszych charakterystykach przedstawionych w sprawozdaniu są zbliżone do wartości typowych podanych w katalogach, a więc ćwiczenie zostało wykonane poprawnie z oczekiwanymi rezultatami. Z przedstawionych charakterystyk przejściowych wyraźnie widać, że najbardziej idealną charakterystykę przejściową ma układ z bramkami Schmitta, gdzie zbocza są najbardziej poziome. Dlatego też często stosowany jest w układach gdzie przetwarzany sygnał musi mieć przebieg o bardzo poziomych zboczach. Niewielkie różnice natomiast można zaobserwować między układami 7400 i 74LS00, gdyż układy te różnią się między sobą tylko poborem mocy. Również czasy propagacji sygnałów odczytywane przez nas w trakcie ćwiczenia są zbliżone wartościami do czasów podawanych w katalogach przez producentów (przy pomiarze bez obciążenia) po mimo trudności z odczytaniem dokładnych czasów z oscyloskopu. Najbardziej widoczny wpływ obciążenia pojemnościowego na czasy propagacji był podczas badania układu MCY 74011.

---
