Politechnika Lubelska

Wydział ZiPT

Proces technologiczny stołka

Wykonał :

Paweł Michoń

ETI 4.3

Nazwa części	Nr Operacji	Operacja	Stanowisko	Narzędzia i przyrządy
1.	2.	3.	4.	5.
Noga	5	Trasowanie wstępne	Pilarka tarczowa	Przymiar liniowy, kątownik ołówek

Nazwa części	Nr Operacji	Operacja	Stanowisko	Narzędzia i przyrządy
1.	2.	3.	4.	5.
Noga	10	Piłowanie	Pilarka tarczowa	Przymiar liniowy, kątownik, ołówek

Piłowanie według trasy

1.	2.	3.	4.	5.
Noga	15	Struganie powierzchni bazowych	Strugarka wyrówniarka	Strugarka, prowadnica i kątownik.

1.	2.	3.	4.	5.
Noga	20	Struganie na wymiar	Strugarka grubościówka	Przymiar stolarski

1.	2.	3.	4.	5.
Noga	25	Trasowanie	Strugnica	Przymiar stolarski, kątownik, ołówek

1.	2.	3.	4.	5.
Noga	25	Piłowanie	Strugnica	Imadło, piła grzbietnica.

Piłowanie według trasy

1.	2.	3.	4.	5.

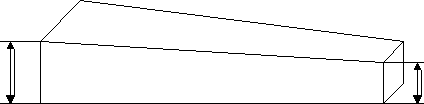

Noga	30	Ukosowanie	Grubościówka	Przymiar milimetrowy i prowadnik ukośny

1.	2.	3.	4.	5.
Noga	35	Trasowanie gniazd	Strugnica	Przymiar milimetrowy, kątownik, ołówek

1.	2.	3.	4.	5.
Noga	40	Wiercenie gniazd h=	Wiertarko-frezarka	Przymiar milimetrowy, kątownik, ołówek, wiertło ∅8

Wiercenie według trasy.

1.	2.	3.	4.	5.
Noga	45	Szlifowanie	Strugnica	Papier ścierny

1.	2.	3.	4.	5.
Oskrzynia	5	Trasowanie wstępne	Strugnica	Przymiar milimetrowy, kątownik, ołówek

1.	2.	3.	4.	5.
Oskrzynia	10	Piłowanie wzdłużne	Pilarka tarczowa	Przymiar milimetrowy

Piłowanie według trasy.

1.	2.	3.	4.	5.
Oskrzynia	15	Struganie pow. Bazowych	Strugarka wyrówniarka	Przymiar milimetrowy, kątownik

1.	2.	3.	4.	5.
Oskrzynia	20	Struganie na wymiar	Grubościówka	Przymiar stolarski

1.	2.	3.	4.	5.
Oskrzynia	25	Trasowanie	Strugnica	Przymiar milimetrowy, kątownik

1.	2.	3.	4.	5.
Oskrzynia	30	Piłowanie poprzeczne	Strugnica	Piła grzbietnica, imadło

Piłowanie według trasy

1.	2.	3.	4.	5.
Oskrzynia	35	Trasowanie	Strugnica	Kątomierz stolarski, ołówek, szablon kąta, przymiar stolarski, kątownik

1.	2.	3.	4.	5.

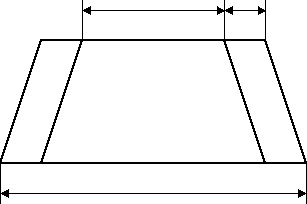

Oskrzynia	40	Piłowanie	Strugnica	Piła grzbietnica, imadło

Piłowanie według trasy

1.	2.	3.	4.	5.

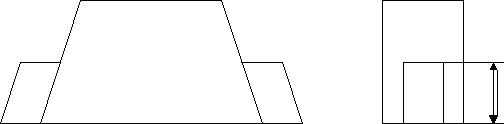

Oskrzynia	45	Frezowanie czopów	Frezarka dolnowrzecionowa	Przymiar milimetrowy, prowadnica

1.	2.	3.	4.	5.
Oskrzynia	50	Osadzanie czopów	Strugnica	Piła grzbietnica, imadło

Piłowanie według trasy

1.	2.	3.	4.	5.
Oskrzynia	55	Piłowanie czopów	Strugnica	Piła grzbietnica, imadło

1.	2.	3.	4.	5.

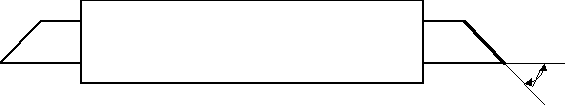

Oskrzynia	60	Piłowanie czopów pod kątem 45°	Strugnica	Piła grzbietnica, imadło

1.	2.	3.	4.	5.
Oskrzynia	65	Zaokrąglanie czopów	Strugnica	Tarnik, imadło

1.	2.	3.	4.	5.
Oskrzynia	70	Szlifowanie	Strugnica	Papier ścierny

1.	2.	3.	4.	5.
Łączyny	5	Trasowanie wstępne	Strugnica	Przymiar milimetrowy, kątownik, ołówek

1.	2.	3.	4.	5.
Łączyny	10	Piłowanie wzdłużne	Pilarka tarczowa	Przymiar milimetrowy, kątownik, ołówek, prowadnica

Piłowanie według trasy

c	2.	3.	4.	5.
Łączyny	15	Trasowanie	Strugnica	Przymiar milimetrowy, kątownik, ołówek

1.	2.	3.	4.	5.
Łączyny	20	Struganie pow. Bazowych	Wyrówniarka	Przymiar milimetrowy, prowadnica

1.	2.	3.	4.	5.
Łączyny	25	Struganie na wymiar	grubościówka	Przymiar milimetrowy

1.	2.	3.	4.	5.
Łączyny	30	Trasowanie	Strugnica	Przymiar milimetrowy, kątownik, ołówek

1.	2.	3.	4.	5.
Łączyny	35	Piłowanie poprzeczne	Strugnica	Piła grzbietnica, imadło

Piłowanie według trasy

1.	2.	3.	4.	5.
Łączyny	40	Trasowanie	Strugnica	Przymiar milimetrowy, kątownik, ołówek

1.	2.	3.	4.	5.

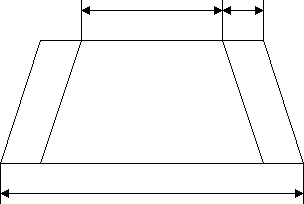

Łączyny	45	Piłowanie	Strugnica	Piła grzbietnica, imadło

Piłowanie według trasy

1.	2.	3.	4.	5.

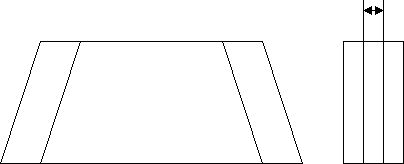

Łączyny	50	Frezowanie czopów	Frezarka dolnowrzecionowa	Prowadnica, przymiar milimetrowy

1.	2.	3.	4.	5.
Łączyny	55	Osadzanie czopów	Strugnica	Piła grzbietnica, imadło

Piłowanie według trasy

1.	2.	3.	4.	5.

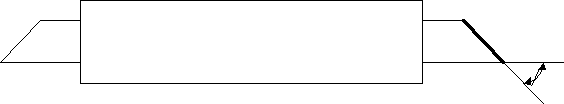

Łączyny	60	Piłowanie czopów pod kątem 45°	Strugnica	Piła grzbietnica, imadło

1.	2.	3.	4.	5.
Łączyny	65	Zaokrąglanie czopów	Strugnica	Tarnik, imadło

1.	2.	3.	4.	5.
Łączyny	70	Szlifowanie		Papier ścierny

1.	2.	3.	4.	5.
Siedzisko	05	Piłowanie pasa o szerokości min. 280mm	Pilarka tarczowa	Przymiar milimetrowy

1.	2.	3.	4.	5.
Siedzisko	10	Piłowanie krawędzi bazowych	Pilarka tarczowa	Przymiar milimetrowy, kątownik, prowadnica

1.	2.	3.	4.	5.
Siedzisko	15	Trasowanie	Strugnica	Przymiar milimetrowy, kątownik, ołówek

1.	2.	3.	4.	5.
Siedzisko	20	Piłowanie poprzeczne i wzdłużne	Strugnica	Piła grzbietnica, imadło

Piłowanie według trasy

1.	2.	3.	4.	5.
Siedzisko	25	Frezowanie krawędzi	Frezarka dolnowrzecionowa	Prowadnica, przymiar milimetrowy
1.	2.	3.	4.	5.
Siedzisko	30	Trasowanie otworów pod kołki	Strugnica	Kątownik, przymiar milimetrowy, ołówek

1.	2.	3.	4.	5.
Siedzisko	30	Trasowanie otworów pod kołki	Strugnica	Kątownik, przymiar milimetrowy, ołówek

1.	2.	3.	4.	5.
Siedzisko	35	Wiercenie otworów	Wiertarka górnowrzecionowa	Wiertło ∅8

Wiercenie według trasy

1.	2.	3.	4.	5.
Montaż	100	Pasowanie nóg z oskrzyniami i łączynami	Strugnica	Młotek
Montaż	105	Klejenie	Strugnica	Młotek, klej, ściski stolarskie
Montaż	110	Piłowanie nóg	Strugnica	Piła grzbietnica, kątownik, ołówek
Montaż	115	Trasowanie i wiercenie otworów w oskrzyniach	Strugnica	Wiertarka, gwoździki, wiertło ∅8
Montaż	120	Klejenie nóg i siedziska	Strugnica	Klej, młotek
Montaż	125	Szlifowanie	Strugnica	Papier ścierny
Montaż	130	Lakierowanie dwukrotne	Strugnica	Pędzel, lakier
