UNIWERSYTET ZIELONOGÓRSKI

WYDZIAŁ INŻYNIERII LĄDOWEJ I ŚRODOWISKA

INSTYTUT BUDOWNICTWA

ZAKŁAD KONSTRUKCJI BUDOWLANYCH

PROJEKT nr 4

Z HYDROLOGII I HYDRAULIKI

Grupa 33B

Rok akademicki 2007/2008

Projekt odwodnienia wykopu

Dane:

Wymiar wykopu 30x40m

Domek podpiwniczony o głębokości h=3m

Poziom gruntu 0,95m

Grunt sypki: Ps

Nachylenie 1:1

Poziom terenu 129,22m.n.p.m.

Warstwa sucha 0,5m

1. Naszkicować wykop

2. Oszacowanie współczynnika filtracji k

3. Obliczenie depresji s

4. Wybór typu studni

Studnia dogłębiona

5. Obliczenie wysokości słupa wody w środku wykopu

6. Obliczenie promienia leja depresji pojedynczej studni

Metoda wielkiej studni

7. Obliczenie promienia wielkiej studni r_o

F- powierzchnia wykopu

8. Obliczenie ilości wody dopływającej do studni Q

9. Założenie średnicy studni

508; 457; 406; 357; 299mm

d=406mm

10. Obliczenie współczynnika przepuszczalności 1mb filtra

11. Całkowita długość filtra

12. Długość pojedynczego filtra

Założenie l<h

l=4,1

13. Ilość studni n

Wydajność pojemności studni

14. Obliczenie rozstawu studni

Ob.- obwód wykopu

15. Sprawdzenie warunków

16. Sprawdzenie h

Warunek:

17. Sprawdzenie h_s

Warunek

18. Czas odwodnienia

n_e- porowatość efektywna 0,20

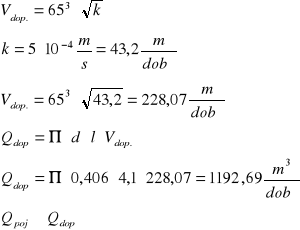

19. Prędkość dopuszczalna na filtrze

20. Dobór pompy

Typ: pompa + silnik

GB0.05 + SGMd14

Moc Pm=1,5kW

Rozmiary pompy:

l=1139mm

lp=559mm

Da=148mm

21. Rysunek studni

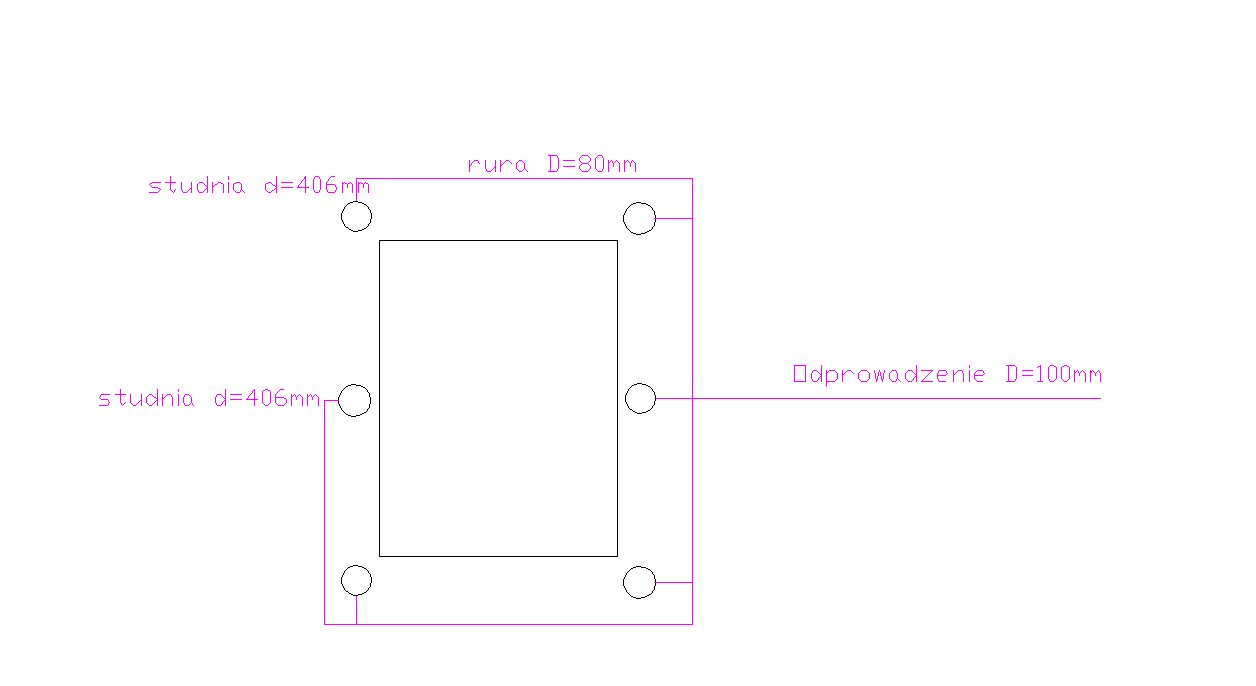

22. Schemat rurociągu

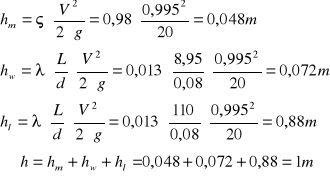

23. Straty lokalne i liniowe

24. Obliczenie zapotrzebowania na energię

25. Schemat doprowadzenia energii

26. Przekrój przez wykop

---
