Poz. 2. PODKŁAD POD POKRYCIE.

2.1. DOBÓR PODKŁADU POD POKRYCIE.

Podkład pod dachówkę cementową PODWÓJNE-S przyjęto w postaci łacenia.

Wstępnie przyjęto przekrój łat 50 x 50 mm co 320mm

Dla kąta nachylenia ၡ=53Ⴐ>30Ⴐ

zakład wynosi: 75-108 mm

odstęp łat wynosi: 345-312 mm

2.2. ZESTAWIENIE OBCIĄŻEŃ.

2.2.1. OBCIĄŻĘNIA STAŁE.

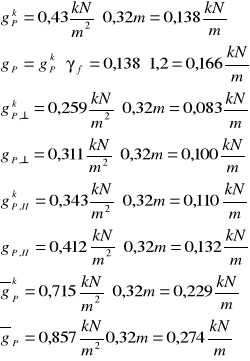

Ciężar pokrycia.

z poz. 1.2.1.

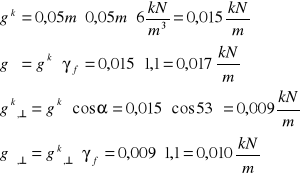

Ciężar łaty.

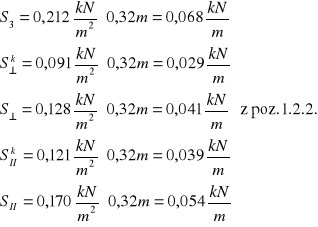

2.2.2. OBCIĄŻENIE ŚNIEGIEM.

2.2.3. OBCIĄŻENIE WIARTEM.

z poz. 1.2.3.

2.2.4. OBCIĄŻENIE OD ROBOTNIKA.

2.3. WYMIAROWANIE ŁĄT.

2.3.1. OBLICZENIA SIŁ WEWNĘTRZNYCH.

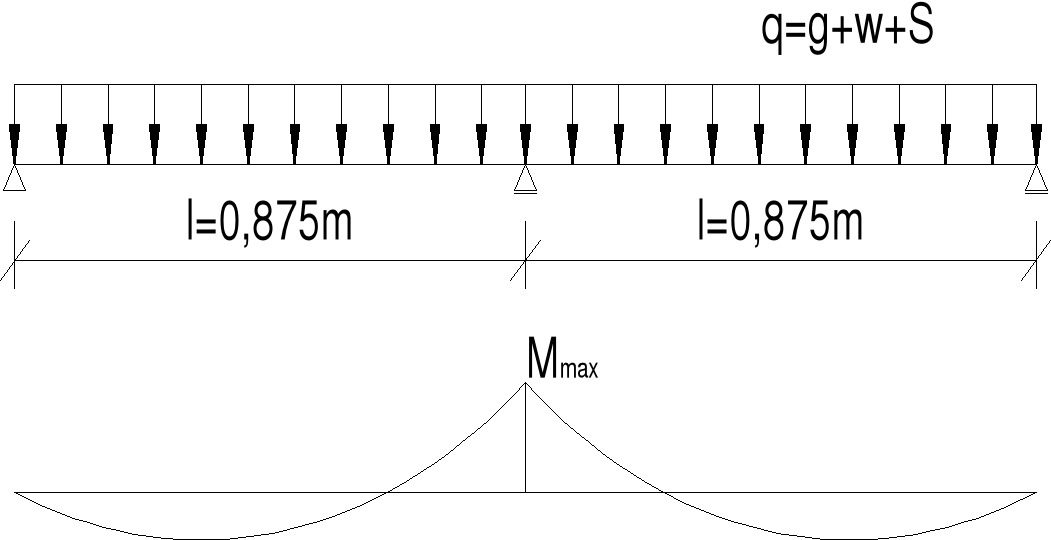

SCHEMAT I

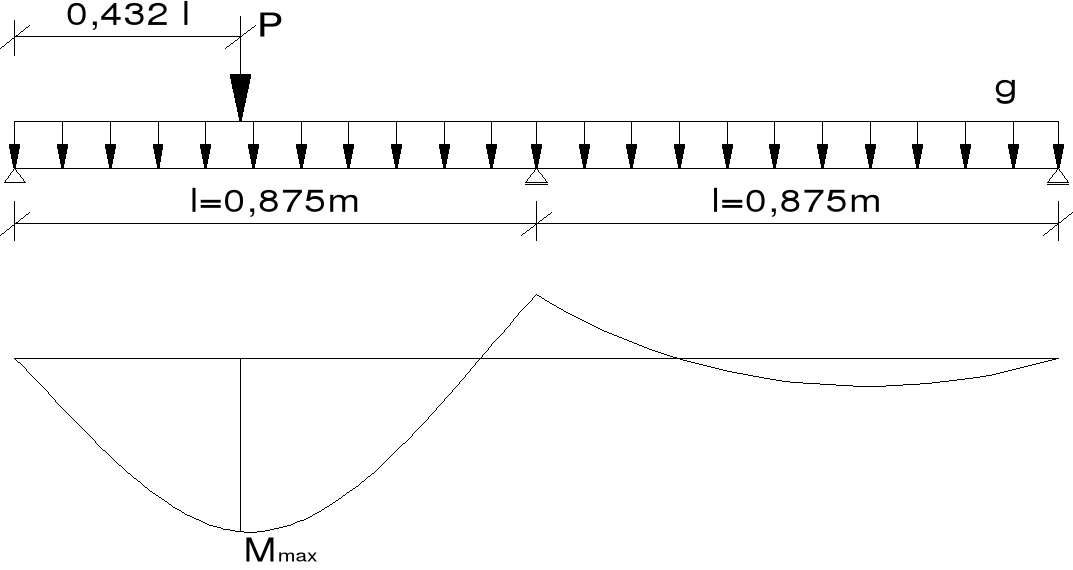

SCHEMAT II

2.3.2. SPRAWDZENIE STANU GRANICZNEGO NOŚNOŚCI.

SPRAWDZENIE NAPRĘŻEŃ.

-wskaźnik wytrzymałości b=h=50mm=5cm

Ponieważ momenty zginające i siły ścinające dla drugiego schematu są dużo większe niż dla schematu pierwszego więc sprawdzam SGN dla schematu drugiego.

Przyjęto DREWNO ŚWIERKOWE O WILGOTNOŚCI
17%, KLASY C24

,

Wiatę zaliczana się do 2 klasy użytkowania konstrukcji.

Współczynnik poprawkowy uwzględniający wpływ wilgotności i czasu trwania obciążenia dla drewna litego i klejonego warstwowo, chwilowego obciążenia i 2 klasy użytkowania konstrukcji przyjęto z tabl. 3.2.5. PN-B-03150:2000

Współczynnik materiałowy dla drewna przyjęto z tabl. 3.2.2. PN-B-03150:2000

2.3.2.1. ZGINANIE.

-naprężenia normalne

Współczynnik zależny od kształtu dla prostokąta

Warunek nośności jest spełniony

2.3.2.2. WARUNEK STATECZNOŚCI

Długość obliczeniowa belki obciążonej siłą skupioną

Wartość średnia modułu sprężystości wzdłuż włókien

Wartość średnia modułu odkształcenia postaciowego

5% kwantyl modułu sprężystości wzdłuż włókien

Smukłość sprowadzona przy ściskaniu dla przekroju prostokątnego

Warunek stateczności jest spełniony

2.3.2.3. ŚCINANIE.

Warunek nośności jest spełniony
