Ćwiczenie nr 2

Temat: Układy pracy tranzystora bipolarnego

Rok akademicki: 2004/2005

Wydział Elektryczny

Studia dzienne magisterskie

Grupa: E5

Wykonawcy:

1. Garczyk Rafał

2. Matuszak Paweł

3. Tałaj Adam

Data

Wykonania

ćwiczenia

15.11.2004

Oddania

sprawozdania

29.11.2004

Uwagi:







1. Charakterystyki tranzystora w układzie WE

0x01 graphic

Schemat układu WE.

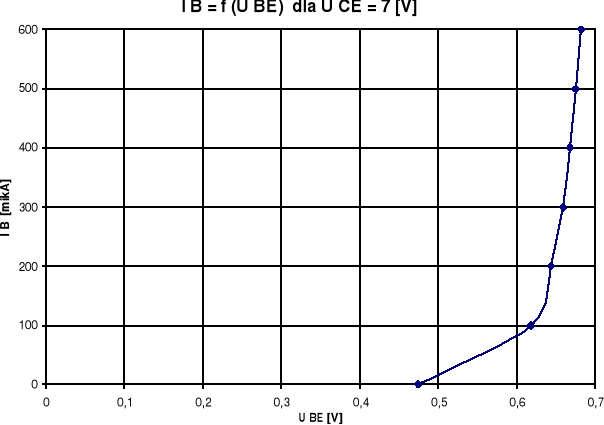

1a. Charakterystyka wejściowa 0x01 graphic
dla 0x01 graphic
.

0x08 graphic

UBE [V]

IB [μA]

0,474

0

0,618

100

0,644

200

0,659

300

0,668

400

0,676

500

0,682

600

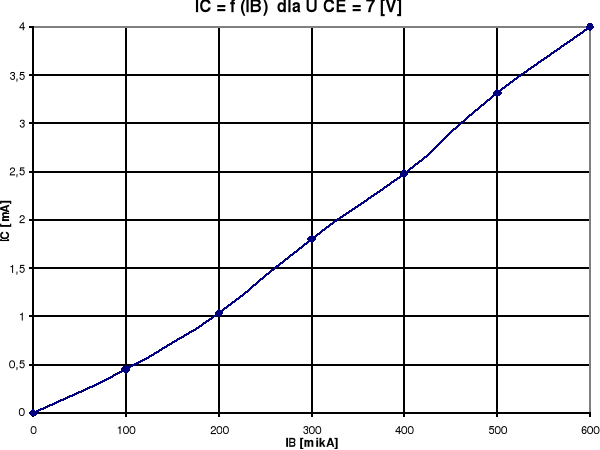

1b. Charakterystyka przejściowa 0x01 graphic
dla 0x01 graphic
.

0x08 graphic

IB [μA]

IC [mA]

0

0

100

0,459

200

1,036

300

1,80

400

2,48

500

3,31

600

4,0

0x08 graphic

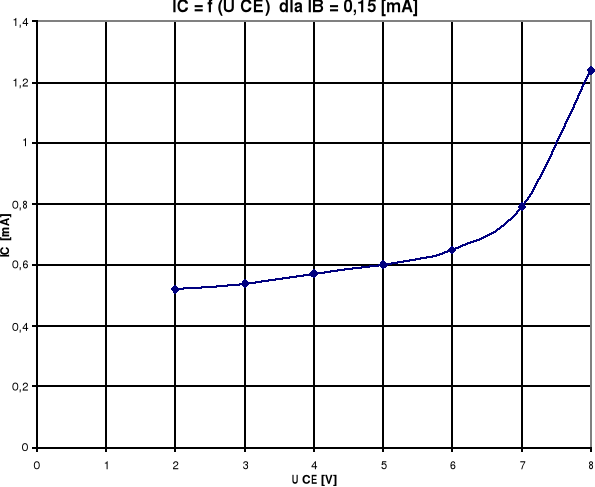

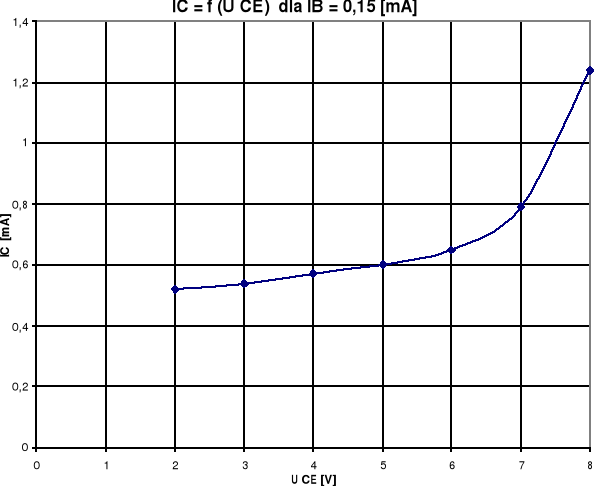

1b. Charakterystyka wyjściowa 0x01 graphic
dla 0x01 graphic
.

UCE [V]

IC [mA]

2

0,52

3

0,54

4

0,57

5

0,60

6

0,65

7

0,79

8

1,24

8,5

50,9

9

71,8

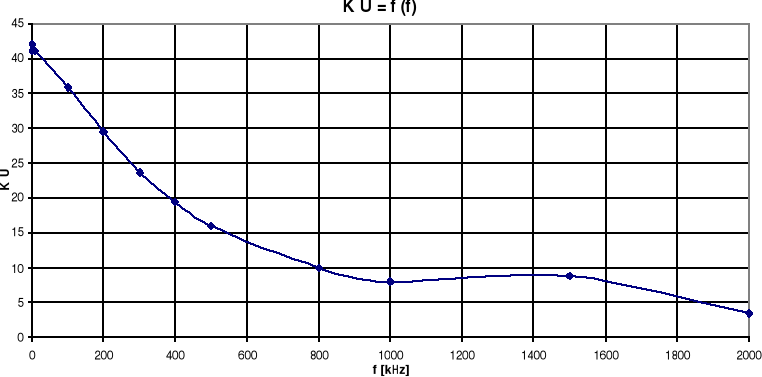

3. Wyznaczanie charakterystyk amplitudowych tranzystora w układzie WE

3a. Bez obciążenia


0x01 graphic

Schemat układu do wyznaczania 0x01 graphic

w układzie pracy WE bez obciążenia

0x08 graphic

f [kHz]

UWE [V]

UWY [V]

KU [V/V]

0,5

0,039

1,6

41,03

1

0,038

1,6

42,11

10

0,039

1,6

41,03

100

0,039

1,4

35,90

200

0,039

1,15

29,49

300

0,038

0,9

23,68

400

0,036

0,7

19,44

500

0,035

0,56

16,00

800

0,032

0,32

10,00

1000

0,029

0,23

7,93

1500

0,026

0,23

8,85

2000

0,023

0,078

3,39


Wnioski

Celem ćwiczenia było poznanie właściwości tranzystora bipolarnego oraz jego układów pracy. Niestety nie udało nam się zbadać tranzystora w układzie wspólnego kolektora (WK), dlatego nie możemy porównać właściwości tych układów.

Jeśli chodzi o współczynnik wzmocnienia, to można powiedzieć, że wraz ze wzrostem częstotliwości wzmocnienie tranzystora bipolarnego w układzie wspólnego emitera maleje.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
