PRACOWNIA URZĄDZEŃ MECHATRONICZNYCH
Badanie I i II prawa Kirchhoffa
Zadanie Nr: ELE_012
Zawód: technik mechatronik
Zagadnienia do przygotowania:
Co to jest rezystancja?
Jaką jednostką wyraża się rezystancję i od czego ona zależy?
Wyznaczanie rezystancji zastępczej obwodu.
Prawo Ohma, pojęcie konduktancji;
I i II prawo Kirchhoffa;
Zasada działania i obliczanie dzielnika napięcia;
Posługiwanie się amperomierzem oraz woltomierzem;
1. Równoległe połączenie rezystorów
I Prawo Kirchhoffa dotyczy bilansu prądów w węźle obwodu elektrycznego. Można sformułować je następująco:
Dla każdego węzła obwodu elektrycznego suma algebraiczna prądów równa jest zeru:
.
Schemat pomiarowy:
Pomiary:
Wartości rezystancji R1 oraz R2 powinny być znane. Odczytać je należy z obudowy bądź zmierzyć omomierzem. Wartości zapisać w tabeli pomiarowej;
Obliczyć teoretycznie wartość rezystancji zastępczej obwodu RZ. Wartość tą zapisać w tabeli pomiarowej;
R1 |
R2 |
RZ |
[ |
[ |
|
|
|
|
Dokonać pomiaru wszystkich prądów dla kilku wartości napięcia zasilającego U;
Na podstawie wartości napięcia zasilającego i prądu wypadkowego obwodu wyznaczyć rezystancję wypadkową RZ';
Na podstawie wartości napięcia zasilającego oraz wskazań wszystkich amperomierzy wyznaczyć wartości pozostałych rezystancji R1'i R2'. Wyniki obliczeń wpisać do tabeli;
Porównać wyniki i skomentować we wnioskach;
Sprawdzić zależności prądów według I prawa Kirchhoffa.
L.p. |
U |
I |
I1 |
I2 |
I1+I2 |
R1' |
R2' |
RZ' |
|
- |
[V] |
[A] |
[A] |
[A] |
[A] |
[] |
[ |
[ |
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
... |
|
|
|
|
|
|
|
|
|
Błąd pomiaru rezystancji wynikający z zastosowania metody pośredniej należy obliczyć z zależności:
UWAGA: Dobrać odpowiednie zakresy przyrządów pomiarowych w zależności od zastosowanych rezystorów. Należy dbać, aby prąd wypadkowy nie przekroczył wartości 3A, gdyż może spowodować to uszkodzenie zasilacza.
Szeregowe połączenie rezystorów
II Prawo Kirchhoffa dotyczy bilansu napięć w oczku obwodu elektrycznego. Można sformułować je następująco:
W dowolnym oczku obwodu elektrycznego suma algebraiczna napięć źródłowych oraz suma algebraiczna spadków napięć występujących na rezystancjach równa jest zeru:
.
Wskaźnik n przyjmuje wartości 1,2,3... w zależności od liczby źródeł należących do rozpatrywanego oczka, a wskaźnik m przyjmuje wartości 1,2,3... w zależności od liczby rezystancji należących do rozpatrywanego oczka.

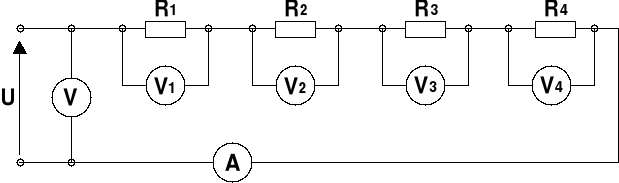

Schemat pomiarowy:
Pomiary:
Wartości rezystancji R1, R2 oraz R3 powinny być znane i zapisane w tabeli pomiarowej;
Obliczyć teoretycznie wartość rezystancji zastępczej obwodu RZ. Wartość tą zapisać w tabeli;
Wartości odczytane |
Obliczone |
||
R1 |
R2 |
R3 |
RZ |
[ |
[ |
[ |
|
|
|
|
|
Dokonać pomiaru spadków napięć na R1, R2 oraz R3 dla kilku wartości napięcia zasilającego U;
Na podstawie wartości napięcia zasilającego i prądu wypadkowego obwodu wyznaczyć rezystancję wypadkową RZ';
Na podstawie wskazań amperomierza oraz woltomierzy wyznaczyć wartości rezystancji R1', R2' oraz R3', a wyniki obliczeń wpisać do tabeli;
Porównać wyniki obliczeń rezystancji;
Sprawdzić zależności napięć w oczku zgodnie z II prawem Kirchhoffa.
|
Wartości zmierzone |
Wartości obliczone |
||||||||||
Lp. |
U |
I |
U1 |
U2 |
U3 |
U1 - 3 |
R1' |
R2' |
R3' |
RZ' = U/I |
||
- |
[V] |
[A] |
[V] |
[V] |
[V] |
[V] |
[] |
[] |
[] |
[] |
||
1 |
|
|
|
|
|
|
|
|
|
|
||
2 |
|
|
|
|
|
|
|
|
|
|
||
... |
|
|
|
|
|
|
|
|
|
|
Błąd pomiaru rezystancji wynikający z zastosowania metody pośredniej należy obliczyć z zależności:
UWAGA: Dobrać odpowiednie zakresy przyrządów pomiarowych w zależności od zastosowanych rezystorów. Należy dbać, aby prąd wypadkowy nie przekroczył wartości 3A, gdyż może spowodować to uszkodzenie zasilacza.
Badanie dzielnika napięcia

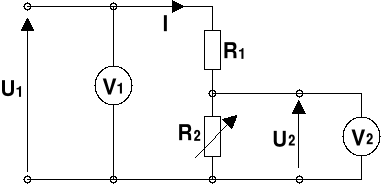

Schemat pomiarowy:
Napięcie na wyjściu dzielnika wyrażone jest następująco:
Pomiary:
Odczytać wartości rezystancji R1 oraz R2 z obudowy lub zmierzyć omomierzem;
Dokonać pomiaru napięcia U2 dla kilku wartości U1;
Zmienić wartość rezystora R2;
Powtórnie dokonać pomiaru napięcia U2 dla kilku wartości napięcia zasilającego;
Wykonać pomiary dla trzech wartości rezystancji R2;
Pomiary wykonać dla takich samych wartości napięcia zasilającego;
Wyniki zamieścić w tabeli pomiarowej;
R1 = .... |
R2 = .... |
R2 = .... |
R2 = .... |
|
Lp. |
U1 |
U2 |
U2 |
U2 |
- |
[V] |
[V] |
[V] |
[V] |
1 |
|
|
|
|
2 |
|
|
|
|
... |
|
|
|
|
Spostrzeżenia z wykonywanych pomiarów należy ująć we wnioskach. Przeanalizować błędy.
